Помощ при подкарване на Правец 8М и 82

[dartdart26]

Здравейте,

След доста години (над 15) си взех личния Правец 82 (беше при роднини за детето им) и се сдобих с още един Правец 8М . И двата не работят и физически нямат големи повреди.

Правец 82:
 - счупени крачета (по едно) на 2 от ROM-те
 - счупено краче на поне един РАМ чип

В момента нямам възможност за снимки на Правец 82, ще ги добавя. Изходът на екрана представлява 4 или 5 вертиканли линии.

Относно Правец 8М:
 - не мога да видя физически проблеми по дъното:

 - има само един ROM чип, имаше тема по форума за да разбера дали трябва да е с един само или повече

При пускането му се вижда следната картина:


Целта ми е да ползвам C/C++ компилатор за писане на софтуер, както прави този пич:

/>
Много съм се вманиачил в идеята за x86-to-6502 компилатора му и искам да го изпробвам на Правец. Мога да го правя с емулатор, но не е същото...
В тази връзка ми се иска да подкарам 6502 частта на 8M.

Програмист съм, но нямам познания в електрическата част. Бихте ли ми помогнали с насоки - как да се опитам да ги подкарам, има ли някой човек, който би ги погледнал?

Благодаря!

[FAMICOM_87]

звучи яко това дето искаш да го правиш
от х86 към 6502. А обратното сигурно е пак толкова сложно а?
Винаги съм се дивик какви красиви игри имат 8 битовите конзоли и колко зле са портнати на първите IBM х86 платформи

[Gabo]

както винаги,  ще започна с отговора на другите като теб:
1. Използвай търсачката!!!
примерни теми в нашият форум:
Паралелно възстановяване на Правец 16 и Правец 8М
Въпроси относно съживяване на Правец 8М
и т.н.т.
и ако пак нищо не стане, пиши.

[judje79]

Добър вечер,

За 8М сега погледнах, ако всичко е както ти е снимката липсват ти два ЕПрома на тях пише : F0 D8
тип m2764A на самото дъно има номерация  DF1 и DF3

Лека вечер

[nova600]

Както е написал колегата в горния ппост, чиповете може да са два - 2764, но може да е един - 27128. Над DF1 има джъмпер EJ с две позиции - мост между 1-2 и мост между 2-3 погледнато от ляво на дясно. При мост между 1-2 се ползват два чипа 2764, при мост между 2-3 се ползва един чип 27128, който се монтира на цокъл DF1. На мойта платка няма монтиран джъмпер физически, проосто е направен мост с проводник.

[nova600]

Какво направи с компютрите? Не писа нищо повече. Ако идеята е още жива мога да погледна платките. Ще ми трябват само дъната без захранване, клавиатура и т.н. Ако решиш пиши тук.

[dartdart26]

Какво направи с компютрите? Не писа нищо повече. Ако идеята е още жива мога да погледна платките. Ще ми трябват само дъната без захранване, клавиатура и т.н. Ако решиш пиши тук.

Здравей,

Междувременно се сдобих и с един 8С, същите симптоми като 8М (няма видими поражения). Може би един от РАМ чиповете не е напълно наред (крачетата не са напълно прави).

Иначе - не ми остана време тази седмица, надявам се уикенда да мога. Не съм се отказал, даже напротив

Благодаря ти за предложението, ще се възползвам Ако искаш да се разберем на лично.

Може би и нещо, което забравих да спомена - предлагам заплащане, почерпка, забавни моменти с тази идея горе, по избор на човека

[dartdart26]

Огромно благодаря на nova600! Рядко се срещат такива хора... Сега имам работещ 8C!

Оказа се проблем с клавиатурата - счупени крачета на конектора.

Сега мога да продължа напред

[dartdart26]

Здравейте,

nova600 е подкарал и личния ми Правец 82 (много съм щастлив), както и има успех с 8M-a . Отново, големи благодарности

Остана ми време тази вечер и успях да подкарам C++14 програма на Apple II емулатора Като дойде флопито за физическия Правец - ще го пробвам там.

Набързо ще обясня как става. Първо, правя всичко под Ubuntu. Би трябвало да стане и с други компилатори, но това имам под ръка.

Нужен софтуер:
- g++ (sudo apt-get install g++ && sudo apt-get install g++-multilib)
- x86-to-6502 (https://github.com/lefticus/x86-to-6502) - компилира се просто като (cd src; g++ main.cpp -o x86-to-6502)
- 6502 асемблер (sudo apt-get install xa65)
- Apple II/Правец 8 емулатор (https://github.com/AppleWin/AppleWin)
- софтуер за създаване на дискове и файлове (http://a2ciderpress.com/)
- wine (sudo apt-get install wine-stable) - пускам Windows версията на AppleWin емулатора, проблеми с native версията под Linux

Целта ни е да запишем стойността 0x12 в адрес 0x526 . Резултатът е буквичката "R" в горния десен ъгъл на екрана.

C++ програмата, която го прави е (нарочно написана в C++ режим, това е целта на упражнението, да не се сърдят C програмистите ):

Код: [Маркирай кода]

#include <cstdint>

using mem_addr_t = uint16_t;
using mem_loc_t = volatile uint8_t;

int main()
{
const auto set_mem = [](mem_addr_t addr) -> mem_loc_t& { return *(reinterpret_cast<mem_loc_t*>(addr)); };

set_mem(0x526) = 0x12;
}

Първата стъпка е да компилираме програмата за x86 и да генерираме 6502 асемблер:

Код: [Маркирай кода]

g++ -c -O3 -o- -Wall -Wextra -m32 -march=i386 -std=c++1z -S print_r.cpp  | ./src/x86-to-6502 | sed '/^\t\./d'  > print_r.6502

Изходът е print_r.6502 файл с 6502 асемблерен код:

Код: [Маркирай кода]

main
lda #18       ; movb $18, 1318
sta 1318      ; movb $18, 1318
lda #$00      ; xorl %eax, %eax
sta $03       ; xorl %eax, %eax
sta $04       ; xorl %eax, %eax
rts           ; ret

Следващата стъпка е да създадем  изпълним файл с 6502 асемблера (разширението на името на файла указва, че е binary тип файл):

Код: [Маркирай кода]

xa -C print_r.6502 -o PRINTR#060300

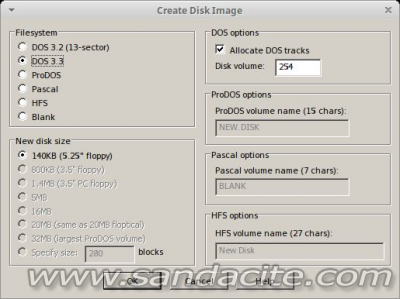

Остава да създадем дискета с DOS 3.3 със CiderPress:

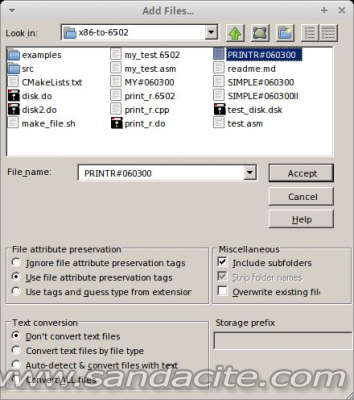

Записваме изпълнимия файл там:

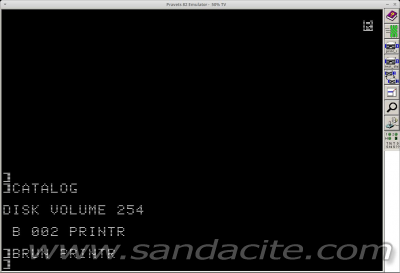

И накрая зареждаме от дискетата в Apple II емулатора, пускаме програмата и виждаме, че се появява буквата R горе :


Като остане време ще пробвам и по-сложни неща, както и потенциално може да се направи библиотека от високо ниво за работа с хардуера (примерно библиотека за графика на C++, естествено без exceptions, динамична памет с heap и т.н.)

Ако някой се интересува и му е интересно - ще съдействам както мога.

Благодаря за помощта

[TheHungry]

Въпреки всичко предпочитам така :

LDA #12
STA $526
RTS

Просто и ясно  .

[iss]

Просто и ясно.

... и 6 байта по-малко   ... и 8 микросекунди по бързо, за това време колко бира се изпива ...

а пък най-добре в монитора: A9 12 8D 26 05 60 - само поглеждаш и разбираш за какво става дума.

[dartdart26]

Е, вие пък...

Това е защото е main(), в много голяма част от случаите ще са inline-нати функциите и няма да го има този дефект

[TheHungry]

A9 12 8D 26 05 60

Кратко и ясно

[dartdart26]

Друго, което обмислям (поради малкия стек от 256 байта на 6502) е следното:

Генерирам C код от C++ (http://llvm.org/releases/3.1/docs/FAQ.html#translatecxx) и след това ползвам native C компилатора за 6502 . Според следната страница си прави собствен стек и лимитацията отпада:  http://wiki.cc65.org/doku.php?id=cc65:parameter_and_return_stacks

Ще пиша какво става като го пробвам.

[iss]

Стана ми интересно... .
Каква е целта на упражнението?
Споменаваш и 'native' компилатор - кой е той? ... или имаш предвид 'cross' компилатор?
Иначе, както се казва 'за статистиката', стека хич не е малък - даже има място в него за драйвер или кратка програма - факт!
