FM радиоприемник

[ahedproductions]



[dakata.radio]

Най-добрия вариант за изпълнение на любителски УКВ и всякакви други ВЧ конструкции е обикновена неецната фолирана платка.

А къде да търся такава платка? Тук в Перник дали има?

[ahedproductions]

Нарича се фолиран гетинакс, най-добре до 1мм, евтин е и го има масово. Ако е по-дебел ще ти е трудно да си го режеш с обикновенна ножица. Аз ползвам за такива задачки 0.6мм.

[origo]

Или фолиран стъклотекстолит (гетинакс в момента се използва по-рядко). Тук в София има много, кажи ако искаш ще ти купя и ще ти пратя безвъзмездно пиши ми ЛС.

[dakata.radio]

Колеги, я кажете размерите на бобините от еднотранзисторната, защото аз се обърках, че и двете схеми имат еднакви бобини.
Благодарение на Ориго до края на седмицата ще се сдобия и със стъклотекстолит.

[origo]

За L1 с 15 пико кондензатор сложи 2х3 навивки с проводник 0.6 на тяло 7мм и ще разтягаш и свиваш за покриване на диапазона.
За L2 16нав. със същия диаметър проводник и тяло. Пак за 15 пико паралелен капацитет.

[dakata.radio]

Сега прегледах по-хубаво схемата и видях, че слушалките трябва да са 2 kΩ, а моите са 4k. Това фатално ли е?

[ahedproductions]

Ми фържи ги паралел!

[dakata.radio]

В паралел дават 1k.

1/R = 1/R1 + 1/R2
1/R = 1/2k + 1/2k
1/R = 2/2k
2R = 2k
R = 1kΩ

Мога да вържа само едната слушалка и стават точно 2kΩ, ама не е оферта едното ухо да чува, а другото не.

[ahedproductions]

Е ти пробвай, може да смениш малко преднапрежението. Е, ясно че стават 1К.

[origo]

Няма ядове, по-добре с 4к според мен, както каза Билян ще вдигнеш захранващото напрежение. Ти направи радиото, не са слушалките проблема в момента. Чакай платките утре. И ще ти пратя снимка на това какъв монтаж се очаква да направиш на тях че май не ти е много ясно, както останах с впечатление от ЛС които си писахме.

[dakata.radio]

Вече платките са взети и са при мен. Можеш да пратиш снимка да видя какво точно се очаква от мен.

[origo]

Ето няколко снимки на мои експериментални конструкции върху такива платки. Не претендирам по никакъв начин че са някакъв еталон за красива, оптимална и добре изпипана конструкция от такъв вид (те са просто експериментални за доказване работоспособността на въпросните схемни решения), но са компактни и демонстрират методологията при изграждане на такъв монтаж.

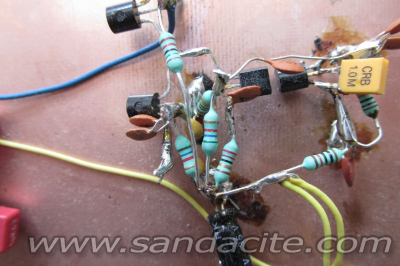

Маломощен предавател на 1 мегахерц с амплитудна модулация:

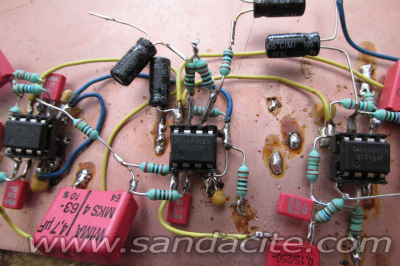

Активен НЧ филтър от 6-ти ред с честота на срез 4.5 килохерца последван от активен ВЧ филтър от четвърти ред с честота на срез 130 херца:



Предполагам че сега като гледаш тези снимки и се върнеш отново на ЛС в което ти обяснявах как да изградиш монтажа, вече ще ти стане ясно към какво да се стремиш.
Компактността която целиш трябва да е по-добра дори от моите конструкции, но и тази да постигнеш пак е добре. Не си помисляй за по-разпространен монтаж. Не пести изводите на елементите, скъсявай колкото трябва минимално за да ги запоиш и да ги свържеш един към друг, не повече. В идеалния случай трябва извън спойката да няма никаква дължина на изводите. Изключение ще направиш с транзистора, неговите крака не скъсявай толкова и не запоявай съвсем близо до корпуса защото е германиев и може да го прегрееш, в тази връзка изобщо внимавай спойките по неговите крака да стават бързо, за 1-2 секунди за да избегнеш прегряване - германиевите транзистори са изключително чувствителни към повишените температури.
Не знам с какъв поялник боравиш но може ако е маломощен да се затрудни да прави спойките към медното фолио, така че ако не става добре или не става лесно може би ще трябва да се снабдиш с по-мощен поялник. Преди да запояваш почисти платките с гъбичка за търкане на съдове (грапавата страна) така ще светнат, защото в момента доста от тях са окислени и спойките ще стават още по-трудно. Успех!

[dakata.radio]

Благодаря! Както съм казвал, по-добре функционалност, отколкото прегледност.
Разбрах, масата е споена към корпуса.
Работя с 30-ватов поялник, не знам дали е достатъчно мощен.
Ще гледам монтажа да е като на експерименталната платка - възможно най-компактен.
Заемам се! Ще пиша при резултати!

[origo]

Да, за МАСА ти служи медната платка, никакви кабели свързващи за маса не трябва да имаш. 30 Ватов поялник зависи от конструкцията му може да стане може и да не ти свърши работа. Виж, ако припоя не може добре да се разлее а стои като на буци, ако човката се опитва да се „запои“ за медта и жичката припой също се споява с медта значи поялника е маломощен и ще ти трябва по-мощен за да станат читави спойки.
