Повреда на пералня Ariston AVL 105

[vstoykov]

Не си записах кои точно светодиоди мигаха в началото.

Симптомите бяха: пълнене на водата на тласъци и спиране когато си иска.

След като смених кондензаторите, извадих две монети от тръбата към помпата, проверих критичните проводници (свързващи тахогенератора и електродвигателя), проверих нагревателя, сглобих я и я пуснах - пак не работи.

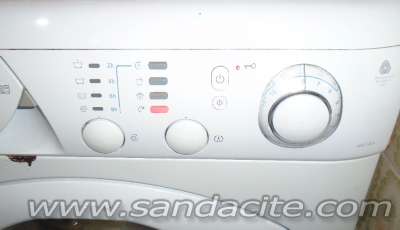

Имаше случай да дава грешка F02 (втория светодиод от долу нагоре), после даваше грешка F01 (първия светодиод от долу на горе).

В повечето случаи дава грешка F01 (ако правилно съм разбрал системата за кодиране).

По някое време беше започнала да върти двигателя и в случаен момент да спира и да излива водата (с грешка F02), но после даваше повече пъти грешка F01.



Проверих съпротивлението на (и към земя) на ротора, статора, тахогенератора и нагревателя.

Ротор: 5Ω / 30 МΩ
Статор: 3Ω / извън обхват (над 2000 MΩ)
Тахогенератор: 67Ω / извън обхват (над 2000 MΩ)

След продухване и почистване с памучен тампон и клечка "за уши" (която не трябва да се пъха в ушите, защото е опасно) съпротивлението към корпуса стана извън обхват.

Обаче проблемът продължава да се наблюдава.

Това съпротивление на тахогенератора нормално ли е? Четох из форумите, че трябвало да е по-голямо, но не знам дали важи за този модел пералня. Тахогенераторът обаче има отношение към грешка F02, а последната грешка е грешка F01.

Предполагам, че това значи, че проблемът е в двигателя, връзките между него и платката или в симистора, който го управлява. Връзките мисля, че са наред - мерих ги с омметър, натегнах контактните съединения, не се вижда нагоряло по тях (но по пластмасовата обвивка на платката имаше черни петна, които изчистих преди да се сетя да ги снимам, самата платка беше чиста в областта на контактите, имаше мръсотия само в областта около керамичния кондензатор до големия кондензатор (400V) и трансформатора:



Пералнята е в експлоатация от февруари 2008 година. През последните месеци няколко пъти е правила подобни проблеми (после се оправя), но сега вече окончателно се скапа.

Кодове за грешка (не знам дали се отнасят и за този модел).

[rolling_heads]

Цъкни две снимки на ремонтираната платка, от към елементите и от към спойките,

[arni13]

Четките на двигателя,помпа,нагревател или захранване може би.Снимай номера на платката.

[arni13]

Четките на двигателя,помпа,нагревател или захранване може би.Снимай номера на платката.

И долу някъде където излиза тънкият маркуч за ново регулатора има утайник,там дали е чисто?

[ONZI]

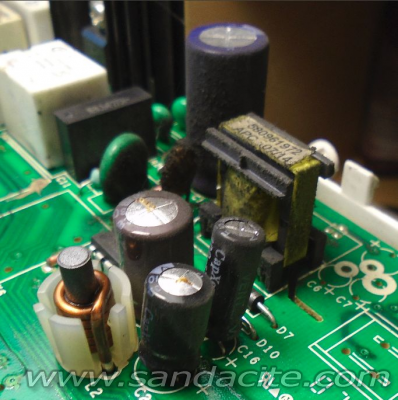

Като гледам снимката кафевият и черният кондензатор до бобинката май са исъхнали.
Обърни им внимание може и да се заблуждавам.Приличат ми на надути.

[Nprod]

Като гледам снимката кафевият и черният кондензатор до бобинката май са исъхнали.
Обърни им внимание може и да се заблуждавам.Приличат ми на надути.

И трите от снимката са започнали да пускат "собствен сос" и са за смяна, но от оригиналната публикация разбирам че вече са заменени и пералнята все още не тръгва.

[vstoykov]

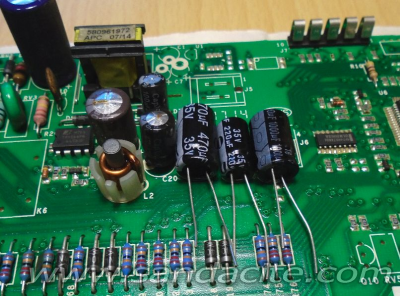

Двата кондензатора бяха повредени, смених и третия за всеки случай с по-голям.

Снимките, които направих преди да я сложа обратно:
https://goo.gl/photos/japNAJXat8KdvYb89

Нагревателят не беше прекъснат, мерих го с омметър.

Едната четка изглеждаше наред, до втората нямам видимост. Омметърът показва 5Ω съпротивление на ротора.

Между изводите на нагревателя има някакъв елемент, вероятно датчик за температура. Датчик за нивото на водата не се вижда (може да е забутан някъде, където няма видимост отдолу и от страната на задния капак).

На платката пише 090215009137.02, а на пластмасовата обвивка - 09021500913702 (същото, но без точката).

Не видях нищо подозрително. Може би трябваше да прегледам внимателно с лупа и профилактично да презапоя по-тежките елементи.

Долу от дясно на предната част има капачка, която се отвива и се вадят боклуците, намерих само двете монети, нямаше други неща. Капачката се отви след като наклоних пералнята на 90 градуса (легна на лявата си страна), защото монетите пречеха на въртенето.

[rolling_heads]

Преди време, сменях кондензатори на такава платка. Тръгна от раз.
От тогава си спомням, че има шанс щекерите да не се сложат на местата им.
Моето мнение е, че проблема е около платката.

[Валери]

Проверихте ли цедката на входа на чистата вода? Това е една мрежичка, която ако е натрупала някакви отлагания, няма да пълни нормално вода.

[vstoykov]

Пълненето на водата не е проблем. Няма замърсявания на мрежичката.

Проверих датчика на налягане, духнах в тръбичката и въздухът преминаваше нормално. Датчикът беше в горната част и се наложи да сваля горния капак за да стигна до него.

Извадих двигателя за да го проверя отблизо.

Включих ампермертър към ротора - стрелката се отклонява в различна посока в зависимост от посоката, в която въртя ротора.

Включих амперметър и към тахогенератора - също отчита протичане на ток при въртенето.

При включване на амперметъра към статора също се отчита ток.

Което значи, че намотките не са прекъснати.

Ако знаех колко е нормалното съпротивление щях да разбера и дали има късо съединение.

Извадих четките за да видя колко е останало, не видях проблеми с тях. Не са много "изядени", пружината е нормално натегната.

При въртене се чува характерния шум на раздрънкани лагери. Но мисля, че не са много раздрънкани, би трябвало да работи.

Във видеото не се чува ясно този шум, защото има други източници на шум (компютър, устройство за пречистване на въздуха, което също е раздрънкано).

Утре смятам да сменя симистора, може да е от него.

Добавих и нови снимки: https://goo.gl/photos/japNAJXat8KdvYb89

(Всъщност при измерване между две от клемите меря съпротивлението на ротора + това на част от статора, а при други две клеми - съпротивлението на друга част от статора. Двигателят изглежда, че е с две намотки на статора, едната от която е свързана последователно с ротора. Отделни две клеми има за тахогенератора.)

[Gabo]

ПРАВИЛА НА ФОРУМА!!!

10. Всички снимки публикувани във форума трябва да се прикачват към темата от предвидения за целта бутон под надписа [Прикачи:] Снимки пуснати като линкове от други сайтове са ЗАБРАНЕНИ и темите ще бъдат премахвани без предупреждение

[chav_chav]

Тиристора не се сменя,а се проверява .Имаше едно положение,когато се износят четките пералнята върти на ниски обороти но не може да центрофугира.

[pansim]

Залагам на управлението. Скапва им се програмата...защо... нямам отговор.
Поне това е информация от човек който само това прави. Препрограмира платки за Индезит и Аристон. Огромен брой от проблемите се оправят именно така.

[ONZI]

Залагам на управлението. Скапва им се програмата...защо... нямам отговор.
Поне това е информация от човек който само това прави. Препрограмира платки за Индезит и Аристон. Огромен брой от проблемите се оправят именно така.

Може би програмируем живот-да си купиш нова.
Да не спи търговията.

[vstoykov]

Измерих напреженията на кондензаторите.

C4 - 313V - приемам го за нормално.
C17 и C20 - 5,09V
C16 - 6.54V

Плюсовете на C17 и C20 са към широката пътека (условно я приемам за нула), а на C16 минусът е свързан там. Тоест, C16 заедно с някой от другите два образуват напрежение 11,6V, което би трябвало да е достатъчно за релетата, които са на 12V.

Въпросът е дали напрежението на C16 е правилно (дали релетата се управляват с напрежението само на C16 или с общото напрежение на C16  и един от другите).

Не можах да намеря схема.
