Вече правя кондензатори

[styrshel]

Малко нов асортимент.
Качвам файлове готови за печат в pdf, ако някой иска да редактира, мога да изпратя векторния формат.

[Pichaga933]

Качи вектора в zip архив

[ditronix]

REMIX- стойностите им наистина ли са в милифаради???

[styrshel]

REMIX- стойностите им наистина ли са в милифаради???

Какво да правя, като не са познавали гръцката азбука и са ги надписвали по този начин?

качвам архивите:

[lampamp]

Ето и от мен направени за моя лоренц к10.
BELL
рисувани са на илюстратор ,ако някой иска оригиналните файлове.
Реших тук да ги кача,понеже темата е за кондензатори. дано са полезни на някой,не съм виждал някой да прави такива

[dinev66]

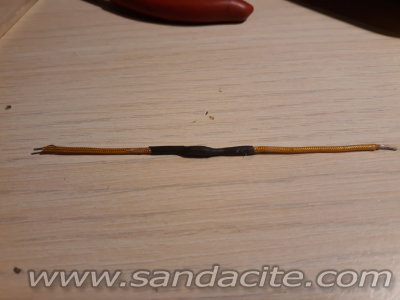

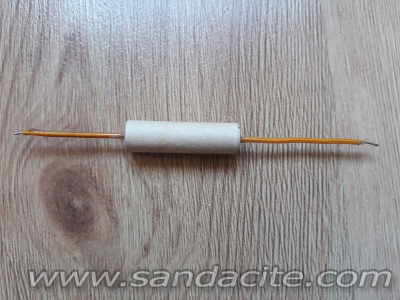

Малко опит и от мен. SMD високоволтови кондензатори на KEMET, което не е зле. Запоени с кабел с подходяща изолация, диаметър на жицата 0,5-0,6 мм, което е 0,2-0,28 сечение получавате кондензатор с шлаухи на изводите. Термошлаух върху кондерчето. Мушкате в приготвената тръбичка и получавате готов, с шлаухи на изводите кондензатор. Накрая браднирате:





Цената на този кондензатор от Комет е 0.08704 лв. без ДДС за 10 бр. т.е. под стотинка бройката (за 500V, но има до 3000V). За да не се прекъсне връзката при прегрявана на SMD-то когато запоявате готовия кондер напълнете добре тръбичката със силикон или каквото ползвате за уплътнение. Така дори да се разтопи припоя като изстине няма да има разместване и прекъсване. Аз съм ползвал и гръцки акрилен кит, работи се лесно, почиства се лесно, но после трябва да се оцвети отстрани евентуално или да се добави черен силикон.

Ето характеристиките на КЕМЕТ:

 KEMET SMD capacitors.pdf (1266.8 kB - свалено 270 пъти.)

Applications
Typical applications include switch mode power supplies (input
filters, resonators, tank circuits, snubber circuits, output filters),
high voltage coupling and DC blocking, lighting ballasts, voltage
multiplier circuits, DC/DC converters and coupling capacitors in
Ćuk converters. Markets include power supply, LCD fluorescent
backlight ballasts, HID lighting, telecom equipment, industrial and
medical equipment/control, LAN/WAN interface, analog and digital
modems, and automotive. X7R dielectrics are not designed for AC
line filtering or pulse applications.


   Може да използвате тръбички от стари ликажни кондензатори, някои се изкормват лесно. От Викиват и Комет можете да намерите и други подходящи кондензатори:

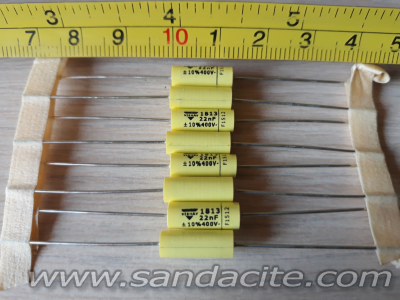

Последните са Vishay, диаметърът им 4,7 мм, могат да се мушнат навсякъде. От Комет-а са, мисля, че от каталога на Farnel. Цената - според качеството.

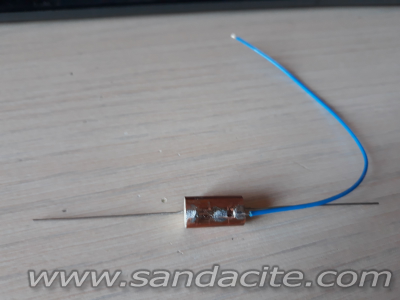

С тънко медно фолио можете да екранирате. Или директно единия извод на кондензатора, като отцепите с ножицата тънка лентичка и запоите за извода, като след това на бранд-лентата означите с пръстен екрана или с отделен, 3-ти проводник за замасяване.

[dinev66]

Брандиращата лентичка може да беде разпечатана и на самозалепваща се хартия, продава се А4 в Офис 1.

[rolling_heads]

Да споделя и Аз моите терзания,

Повечето български кондензатори са с вътрешен диаметър 8мм.

Може ли да препоръчате Y кондензатори, които могат да се скрият в тръбичката

тези стават ли?

[dinev66]

За филтърните Y кондензатори на входа на трафа не зная дали ще намериш по-малки. Не е трудно да си направиш сам тръбички с малко по-голям диаметър и без специално оборудване. Огледай се на бюрото за подходящ молив, химикал или стар кондензатор с подходящ диаметър. В Офис 1 продават и черна хартия. Или ако имаш останал черен спрей също става за малко бройки.

[rolling_heads]

Мога, но държа на оригиналните тръбички.

[rolling_heads]

Намерих тези в кашоните.
Стават ли за Y кондензатори.

[триод]

Това че един кондензатор е високоволтов или за променливо напрежение не го прави X или Y кондензатор,когато е такъв на корпуса му трябва да е отбелязано.Те са специално проектирани при пробив да се възстановяват или прекъсват съответно,зада не офазят щасито.Ако има SMD такива кондензатори,те биха ти свършили работа.

[rolling_heads]

Май начинанието ми ще стане mission impossible.
В Комет няма толкова малки кондензатори, че да влязат в тръбичка 8мм
Единствения който става е този
Ще поръчвам от тях

[lampamp]

Ето и мой вариант на КЛ. Ворошилов такива бяха при мен.правени според мойте тръбички.

[lager]

WIMA? Предпочитам ЕЛПРОМ от 1956година.
