Въпроси относно съживяване на Правец 8М

[dany_iv]

На Правец  8C са "06" и "07" сигурно "09" ще да е от 8А но нямам тук при мен със Български Промове за да погледна  .
Иначе със сигурност има запис вътре Програматора ще покаже най добре .

Извинявам се, може би ще прозвучи тъпо...
Не са ли записани всички памети фабрично с 1ци?
Каква е разликата на различните модификации CM7864, че не намерих никакво инфо за тях?
Не са ли напълно съвместими с 27C64?

[TheHungry]

Има памети които са тъй наречените масково програмирани , те са произведени от фабриката директно с програмата вътре .

Има такива които са за еднократно програмиране .
Те идват пълни с  "1" и може да променяш съдържанието на тези "1" с "0" докато направиш всичките "0" и затова се наричат памети с еднократен запис . Тях не можеш да ги изтриеш  .

Има и такива с многократен запис които след като ги напишеш може да ги изтриеш и запишеш пак . Изтриването може да стане по различи начини в зависимост от типа им . Може със определен тип светлина може и по електрически път .

Твоите които имаш са записани , дали масково или еднократно не мога да кажа но със сигурност вече имат информация вътре.

[dany_iv]

Има памети които са тъй наречените масково програмирани , те са произведени от фабриката директно с програмата вътре .

Има такива които са за еднократно програмиране .
Те идват пълни с  "1" и може да променяш съдържанието на тези "1" с "0" докато направиш всичките "0" и затова се наричат памети с еднократен запис . Тях не можеш да ги изтриеш  .

Има и такива с многократен запис които след като ги напишеш може да ги изтриеш и запишеш пак . Изтриването може да стане по различи начини в зависимост от типа им . Може със определен тип светлина може и по електрически път .

Твоите които имаш са записани , дали масково или еднократно не мога да кажа но със сигурност вече имат информация вътре.

Да. Въобще не взех под внимание, че сме имали едросерийно производство и е нормално да са правили предварително програмирани памети за различните компютри. Затова и зададох въпроса. Мислих, че е някаква модификация, несъвместима с "Правеца"..
Ок. 09 май е била за "Правец8D". Ще потърся не програмирани, ако ли не ще използвам една 27C128AF1
Поздрави

[TheHungry]

>>>>>>>>>>>>  09 май е била за "Правец8D".

Може , моите 8Д всички са с 27128 и не мога да кажа , но както е тръгнало може да се направи списък че поне да се знае и да не се търсят повече .

Според мен си сложи една 27128 и не го мисли повече .

[dany_iv]

На местата, дето се сетих, вече нямат такива програматори.
Има ли някой от София, който може да помогне?


По темата.... Вече имам и монитор.

[tzvetan]

Схема на "Правец 8М " не съм виждал никога , а вярвай ми съм търсил .

Ако почерпиш може и да видиш.Аз имам такава.

[TheHungry]

Ако почерпиш може и да видиш.Аз имам такава.

Кога и къде  ?

Може на лични че иначе няма да се съберем в заведението

[dany_iv]

Колеги,
Може ли някой да пусне снимка с паметите, как са ориентирани?
Също така и буксата на клавиатурата ( дъно и самата клавиатура )
Да видим ще запали ли...

Поздрави

П.П. Паметите ги видях.
Само буксите на клавиатурата, ако има някой...

[dany_iv]

Така...
Не запали.

Разгледах, и видях, че липсват 3 елемента.
C39 C40 и T4
Може ли някой да каже какви са?

[TheHungry]

Какво разбираш под "Не запали" .

1. Черен екран .
2. Екран със всякакви символи които се променят като натиснеш ресет-а
3. ......

Стойностите са :
C39  -> 1uf
C40  -> 200pf  мисля че трябва да работи и без него ако не се ползва Z80
T4 -> става почти всякакъв импулсен NPN . ще работи и без него .

Може също да питаш "tzvetan" да ти даде схемата и да си играеш с нея .

[dany_iv]

Какво разбираш под "Не запали" .

1. Черен екран .
2. Екран със всякакви символи които се променят като натиснеш ресет-а
3. ......

Стойностите са :
C39  -> 1uf
C40  -> 200pf  мисля че трябва да работи и без него ако не се ползва Z80
T4 -> става почти всякакъв импулсен NPN . ще работи и без него .

Може също да питаш "tzvetan" да ти даде схемата и да си играеш с нея .

Екрана е черен и няма никаква активност от високоговорителя.
Утре ще налепя елементите и ще опитам пак.
Пуснах запитване към колегата "tzvetan" за схемата.

Поздрави.

[TheHungry]

Кварца генерира ли ?
Видео частта е независима от процесора и би трябвало поне нещо да излиза на екрана , провери тримера R27 който е близо до видео изхода  дали прави добър контакт ( доста често срещан проблем )

С осцилоскоп о схема много бързо може да се разбере кое как е стига колегата "tzvetan" да e така добър да я сподели . Иначе става и с оригиналната схема на 82 ( Apple II ) почти няма принципни и разлики .

Успех с пускането .

[dany_iv]

Здравейте.
Мина много време от последния ми пост, но напоследък времето все не стига.
Намерих монитор в много лошо състояние, но вече работи.

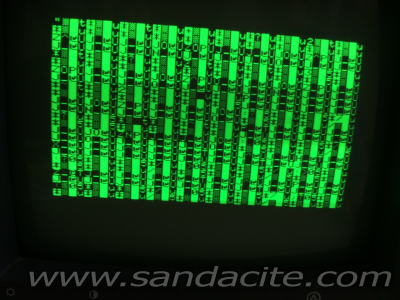

Като пусна компютъра, веднага изкарва тази таблица.
Тя се сменя постоянно с тази.
Нищо не зарежда. Няма активност и от високоговорителя.
Клавиатурата не е включена.
По този начин ли трябва да са ориентирани буксите?
Имате ли идея къде да търся проблема?

Поздрави.

[Gabo]

Без клавиатура - така ще дава. Както и при неизправна такава.

[dany_iv]

Без клавиатура - така ще дава. Както и при неизправна такава.

Видях как трябва да са ориентирани буксите, но едната букса е със липсващи пинове.
Някой да знае, къде се продават такива букси?

Поздрави

П.П.
Този ще стане ли?
https://store.comet.bg/Catalogue/Product/20193/
