И с другия кенотрон си е пак толкова  При това положение ще се хвана да възстановя оригиналната схема. Вече съм подготвил дросела, има ли смисъл да го добавя и ако да, къде в схемата да го свържа, тъй като тази е по-различна от стандартните захранващи, които гледах напоследък.

Няма да има кой знае какъв ефект, но може да пробваш.

[styrshel]

Ако нямаш електролитен кондензатор към катода на кенотрона, или същият е неизправен е нормално. При изправен кенотрон и кондензатор, без товар очакваното напрежение е (300 ÷ 320)V

Точно така!
Ето схемата която съм повтарял двукратно в моите мини-ампове и работи без грешка с трафове като твоя!

[ONZI]

Толкова ли държиш да бъде с оригиналният траф?
Сложи някой друг и без това това напрежение е твърде ниско,дори и150волта траф ако имаш със удвояване ще ти изкара 330-350в. По добре ще бъде.

[xborox]

Не държа, но това имам налично :-) А специално за този приемник, който седи на вилата и обикновено свързвам към iPod-a си и не слушам постоянно, няма смисъл да правя инвестиции. Проблемът с трафа обаче е следствие на моето незнание, а не на техниката. Не смятах, че влиянието на електролита на катода е толкова голямо. Сложих 32 микро като по схема (22+10 в паралел) и напрежението е 312 волта без товар
Сега мисля да пробвам схемата на styrshel :-) origo, ще се радвам, ако можеш наистина да ми помогнеш със схема за ECC83 и EL84. Ако нямаш възможност, ще изпробвам тази, която намерих. После ще оставя тази, която ми харесва повече

[origo]

Ще ти сметна режимите и ще ти пратя схемата утре, имаш я! Ще си избереш после коя от двете ти харесва повече.

[Pichaga933]

@ origo

хубаво е да му пре изчислиш режима след като му клекне захранващия траф, като навърже схемата.


за ECC83 ако имаш де спокойно може да ползваш тая схема :



даже не са ти нужни 2 триода, и един е достатъчен на канал.

Отдолу са ти сметнати катодните съпротивления към анодното напрежение - извадката е от PDF-a на лампата.

Крайната лампа също е в режим по  PDF.

[radio-hobi]

Последната схема от Pichaga933 съм я правил и съм доволен .

[xborox]

Утре се надявам да има време и да започнат тестовете :-) Чудя се дали на това шаси да не си направя директно два усилвателя, за да мога възможно най-лесно да сменям постановката. Имам четири цокъла, които са ОК. Единият е за EZ80, два могат да са за варианта ECC83+EL84 и един за 6Ф5П.
Тази вечер спретнах набързо CLC филтър за захранването. Първия кондензатор е на 32 микро, дроселът е останал от мрежовия сименс, някакси му сглобих ламелите и ги стегнах добре, а вторият електролит е 47 микро. Напрежението след него без товар вече е малко над 320. Любопитно ми е дали с тези електролити, които са по спецификацията на кенотрона, ще има брум.

[Pichaga933]

По последната схема EL84 като е с катодно съпротивление 68 ома много ме кефи на звук, ама лампата става консуматив в тоя случай.

[Pichaga933]

Не няма да имаш брум-аноден, но тука най-голяма роля в случая играе Дросела. Колкото повече хенри токова по-добре.

За отоплиетлния брум- 2 резистора на отоплителната намотка- директно на клемите на трафа, бях ти го описал и го има на схемата.

Едит, еми няма го насхемата, ама е ясно 2 резистора по 150 ома  (по един от всеки край на отоплителната намотка) , в обща точка към маса- на филтъра на крайните ламби.

ПП. Шаси не ти го препоръчвам да го връзваш към отоплението в обща  маса. Тука нямаш високи честоти . Отоплението спокойно може да си ходи по двойки проводници от всяка лампа към клемите на захранващия траф.

[origo]

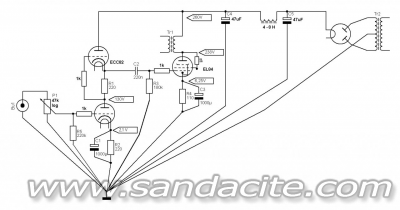

Ето и моята схема:

Отоплението при нея с ECC82 няма нужда от повдигане нито от симетриране, само единия край примерно краче 4 на всички лампи се заземява към шаси и толкова (но като казвам краче 4 нямам предвид всяко четвърто краче да ходи на шаси по отделно а просто кабела който отива до четвърто краче на всички лампи да е свързан в една точка към шаси). Анодното сега е високо на ПХ, но като се натовари ще клекне до 280 - 260 волта така че се очаква схемата както съм му я дал да е добре, а и дори да е малко по-високо вреда няма, ECC82 има запас по мощност, и да й се вдигне тока няма никакви ядове, може само да се наложи тока на крайната да се понамали малко ако клипва асиметрично заради насищане на трансформатора, но щом е пирински това са едни от най-хубавите български изходни трансформатори и държат.

Приложената схема съм изпълнявал няколко пъти и се представя много добре, изключително невъзприемчива е към брум поради нискоомните вериги и дори при изпълнение „във въздуха“ дори без метално шаси в изхода е гробна тишина.
Анодното трябва да е прилично филтрирано обаче, мисля че с дросела който имаш и по 47 микро отпред, и след него пак толкова ще свърши прекрасна работа.

После може да пробваш и крайната лампа в пентодно свързване за по-голяма изходна мощност, но мисля че и в триодно ще изкара пре достатъчно за нормално силно слушане в голяма стая.

Насреща съм за всякакви въпроси и помощ по схемата.

[xborox]

Нещо така и не ми потръгват нещата с този проект. Навързах схемата, постарах се доколкото мога. Дойде време да сложа лампите и да тествам. Първи опит - ECC82 не й тръгва въобще отоплението. Меря на 4-5 краче, всичко ОК, но на 9 - не. Вгледах се по внимателно в нея, категорично не е ECC82, защото и двете й отопления са на 4 и 5 краче. Надписът е изтрит, но всичките ми лампи са опаковани с хартия, върху която е изписано коя каква е. Тук обаче надписът не съответства с лампата.
Имам още две, си казвам. Вадя следващата - напълно нова. Зарадвах се много и тръгвам да я слагам на цокъла. Крачетата й обаче доста огънати и няма никакъв шанс да влезе. Толкова пъти съм изправял без проблем, но сега само напънах леко едното и бам. Балонът се спука. Толкова да ме хвана яд. Идва ред на третата. Свалям хартиената опаковка и виждам надпис ECF82 вместо ECC82.
Твърдо съм решил да чуя звука на този амп, така че тръся да купя ECC82, по възможност две - три
Утре може да си пограя с 6Ф5П, за нея съм сигурен поне, че я имам не само на хартия

[styrshel]

ECF82 е идеална за схемата на Ориго, виж:
http://www.sandacite.com/forum/index.php?topic=6615.0

[origo]

Не можах да намеря свесен  PDF с характеристиките на ECF82 но не съм сигурен че пентодната й част в триодно свързване има еднакви характеристики с триодната. А принципно в тази схема SRPP двете половинки трябва да са еднакви. Вероятно разбира се става, но няма проблем да стане и друга лампа, не се плаши, ECC82 не е уникална лампа ще ти прегледам списъка с останалите лампи, може да се намери някоя друга подходяща и ще ти пиша пак.
P.S. прегледах, няма подходящи. Става с ECC85 но е вече солиден компромис лично според мен. Давай с ECF82 щом Стършел каза че при него става с нея. Кажи на анода на долната половинка имаше ли точно половината от захранващото напрежение? Ако е половината значи става.

[xborox]

Сега ще преправя отоплението и ще видя какво е положението :-) Че нали при ECC82 са две отоплителни вериги, които могат да работят независимо.
Не е само отоплението. Доста повече промени ще трябва, а май се изнервих достатъчно тази вечер и по-добре да си лягам :-)
Има вариант да намеря ECC83. Като гледам ECC82 е също толкова апокрифна, колкото U-лампите от 11 серия, които диря.
