Здравейте,

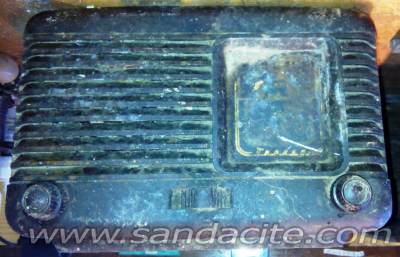

Захванал съм два Пионера.


Реших единия да е с жълт бронз.


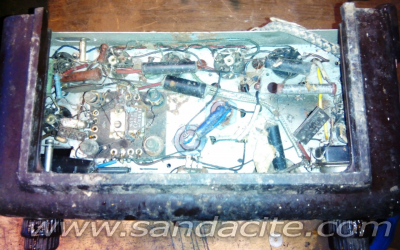

Стигнах до бубинните блокове и излязаха гредите.
При единия свързването е по тази схема, но нещо не ми се вярва да е така.
Прилича ми малко на блок от батериен пионер.

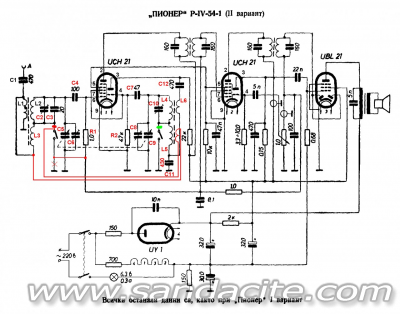

Другия ми се струва че трябва да е по тази схема,

, но липсва съпротивлението 47к във входните кръгове, освен това има с две повече скъсани жици, отколкото бубини има

Моля за насоки.

[rolling_heads]

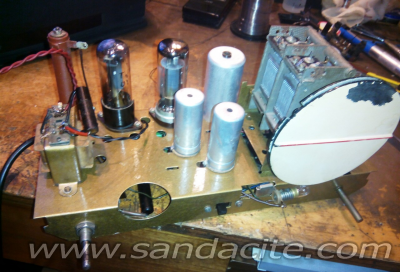

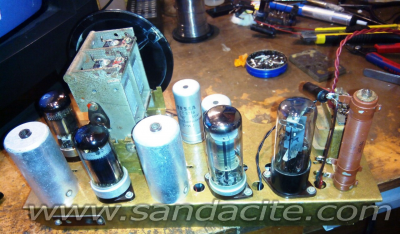

Най долната снимка е за жълтото шаси

[rolling_heads]

, но липсва съпротивлението 47к във входните кръгове, освен това има с две повече скъсани жици, отколкото бубини има

Това май го разгадах.

Вероятно намотката е такава, но липсва горната намотка

[pana]

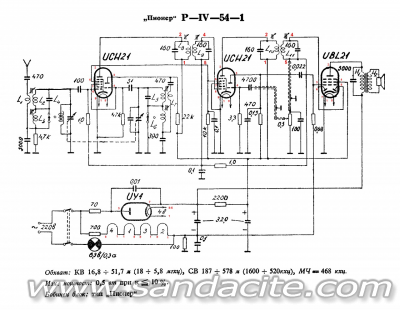

Действай си по схемата Пионер       Р-IV -54-1 тя е класическата . Тази бобина паралелно на променливия кондензатор във входния кръг представлява така наречения мустак регулира се капацитета на входния кондензатор с отвиване на навивките. Това с бобина и 3000рф капацитет паралелно си е кръг .Не съм виждал такъв .Тук имам една книга Иван Петров Радиотелевизионни приемници имо 4 варианта на Пионер . Но такава схема няма.

[rolling_heads]

Ще действам по класическата схема.
Може ли само да ми кажете къде са началата на бобините. Или най добре да ги отбележите с точки.
На средни го вкарвам в обхват, но на къси хетеродина не работи коректно.

[Любо Божков]

Една от честите причини да не работи хетеродина на КВ е пробив в блок-кондензатора за обратна връзка (470pF). Ако работи само в част от обхвата може да пробваш да увеличиш навиките за обратна връзка - тънката намотка.

[rolling_heads]

Кондензатора е сменен за проба, няма разлика.
Началата и краищата на бобините съм объркал, но не знам как трябва да са.

[pana]

   Преди да ровиш бобините по добре виж долния капацитет в осцилатора 470рф . Как гледаш дали работи осцилатора по целия обхват ? Най добре се следи като отпоиш решетъчното съпротивление от страната на шасито  включваш там микроамперметър 50 мка на уреда показанията трябва да са над 100мка.Може  и с осцилоскопа но сондата задължително х10.

[rolling_heads]

Нищо не ровя, всички краища са скъсани, по нищо не личи, кое къде е било.
За работата на осцилатора съдя по показанията на честотомера.

[rolling_heads]

В момента бобините са свързани така

На средни покривам целия обхват.
На къси честотата е стабилна до 5500kHz, но кондензатора има още още ход, а хетеродина гасне.
Има някаква връзка с входния кръг и хетеродина, но в момента гадая. Усещам само някакви промени в стабилността.
Може ли дами кажете някакви честоти на радиоизлъчвния на къси вълни, за да мога да ги ползвам за реперни.

[Любо Божков]

Увеличи навивките на обратната връзка - L5.
http://www.sandacite.com/forum/index.php?topic=7123.msg50384#msg50384

[rolling_heads]

увеличих ги с 2. Няма промяна

[Любо Божков]

Прави се по следния начин - взема се едно парче проводник (ПЕЛКЕ 0,13), навиват се 8_те навивки дадени по схемата, като останалия резерв от проводника не се реже, а се запоява така и се пробва. След това се донавиват още 2÷3 навивки и отново се пробва. Търси се разликата при загубването на осцилациите, като същевременно се следи за настройката на кръга - т.е. дали положението на променлививия кондензатор (скалата) отговаря на реалната честота. Ако не отговаря се прави донастройка с феритната сърцевина. Ако още няма осцилации по целия обхват донавиваме още навивки и горните операции се повтарят. Ако няма подобрение се разменят двете UCH21и пак наново. Въобще трай бабо за хубост. Без сигнал генератор за настройка за да видиш "къде си ще" е трудно.

[pana]

 Нямаш ли някоя UCH21по нова да я смениш? Според мен бобината е здрава . Толкова години радиото е работило с нея. С бобината настройваш ниските честоти на обхвата а с кондензатора високите. Предполагам захранването си го мерил. Виж все пак колко е отоплителното напрежение върху нея.Вънкашната маса е катод да не би да прекъсва. Пробва ли с отпойване на решетъчното съпротивление на осцилатора това показва колко е свясна лампата.Но наистина ако нямаш генератор трудно ще се оправиш. Толкова продаваха не можа ли да се снабдиш.

[rolling_heads]

Оказа се, че ключето аз обхватите не контактува добре, въпреки , че го бях разглобил и почистил.
За сега се справям и без генератор, но вече знам кой има  . нали pana?
