Реставрация на Старт-2

[simeon_ivanov]

Здравейте и за много години,

придобих въпросният телевизор от тавана
След обстоен оглед забелязах някой липсващи неща:
1. Превключвател на телевизионни програми (ПТП) с лампи 2x 6Н3П
2. Копчета от предния панел
3. Емблема
4. Заден капак
5. Долен капак
6. Декоративен панел за регулаторите от дясно
7. Капак на високоволтовия блок
8. Високоволтов изправител 1Ц11П - намерен
9. Мрежов кабел с куплунг за телевизора

Високоволтовият изправител е вече набавен. Преди да започна същинската реставрация ще ми е нужен каналния превключвател. Моля, ако някой разполага с някое от горните неща да пише.

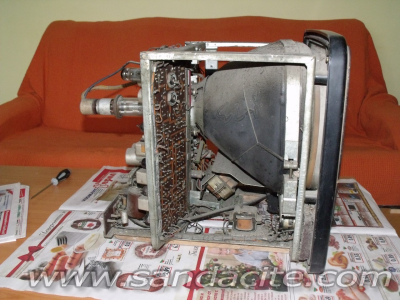

Актуалното състояние:


Някой от липсващите неща са видни на референтните снимки:


Моля, давайте идеи.

[ftest]

Принципна схема на ПТП:

[simeon_ivanov]

Продължавам издирването на:
1. Превключвател на телевизионни програми (ПТП) с лампи 2x 6Н3П
2. Копчета от предния панел
3. Емблема
4. Заден капак
5. Долен капак
6. Декоративен панел за регулаторите от дясно
7. Капак на високоволтовия блок
8. Мрежов кабел с куплунг за телевизора

Без първото (каналния превключвател) не мога да започна същинската реставрация.

Всякаква помощ ще е от полза.

[simeon_ivanov]

Да събудя една стара тема...

Започнах реставрацията на телевизора през последния един месец. Изчистих прилежно всичко налично. Смених всички електролитни кондензатори. Замених прекъснал резистор в захранването. Почистих потенциометрите. Оказа се, че единият крак е добре изяден от дървояд. Писах на дядо Коледа и така се сдобих с нови крака и долен капак. Измерих всички лампи - здрави са, но някой от тях са поизтощени. Същевременно забелязах доработка - монтиран е октален цокъл за адаптация към (включване на) ПТК-5. Предстои оживяване.




Схема на цокъла за адаптация към ПТК-5.

[FAMICOM_87]

страхотно се получава пожелавам по скоро да набавиш липсите и да го видим как работи

[rolling_heads]

Страхотен е , а аз още не съм ходил на тавана да проверя за липсите.

[simeon_ivanov]

Страхотен е , а аз още не съм ходил на тавана да проверя за липсите.

Ще се радвам ако скоро ти се отдаде такава възможност и откриеш някой от липсващите неща.

[simeon_ivanov]

Репродукция на емблемата е готова...

[slavi]

Извинявам се, че тук се вмъквам в темата, но въпросът ми е, на тавана като имало и магнетофони, да сте забелязали някой читав "Мамбо"?

[rolling_heads]

Не съм ги разглеждал подробно. Незнам.

[FAMICOM_87]

страхотно се е получило логото! а как впрочем е изработено?

[Валери]

Сякаш е "отпечатвано" на 3-Д принтер  !

[simeon_ivanov]

Всъщност е ръчна изработка с помощта на минидрил, средла (0.5 мм и 1мм), зъболекарско борче, плоска и кръгла пили и макетен нож. Използвам съм полистирол с дебелина 1мм и размери 45х13мм (грубо). На CorelDRAW пречертах от снимка надписа и като го оразмерих спрямо нужния размер. Пренесох ръчно върху пластмасата и се започна двудневно дялкане. Последва боядисване с бял спрей гланцова акрил и монтиране.

[ONZI]

Търсеният канален превключвател съвместим ли е от друг руски телевизор.Монтирван ли е в друг модел,защото имам някакъв неизвестен с Оскубани лампи.

[simeon_ivanov]

Освен в "Старт" и "Старт-2" до колкото знам е бил монтиран в "Рекорд-Б" (говоря за ПТП). А ПТК-5 в "Старт-3" и "Старт-4". За други не знам.

Най-добре пусни снимки.
