Здравейте,
   Вече съм горд собственик на горепосочения лампомер.
Изказвам специални благодарности на Лъчо Минков и simeon_ivanov за транспорта.

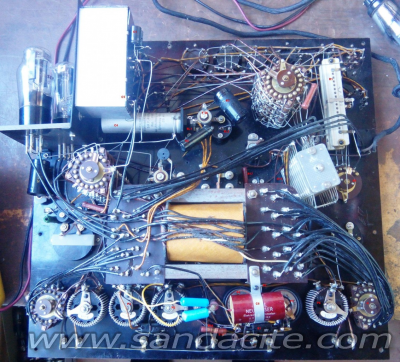

Направих му профилактика, която включваше замяна два кондензатора С1 и С2+С3, за сега и почистване.

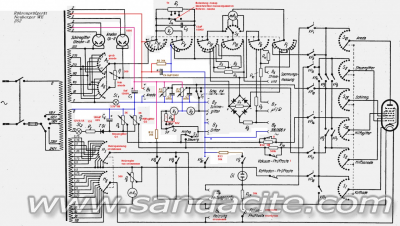

Предлагам и модифицирана от мен схема.


Дойде време да се науча как се ползва лампомер.
реших да започна с нещо лесно AZ1

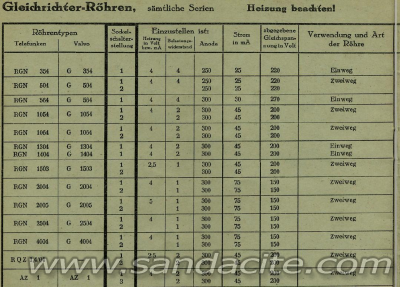

Ето и част от таблицата за измерване.

Не мога да разбера какво значи написаното в осма колонка"abgegebene Gleichspan nungin Volt"
Как процедирам в момента:
1. превключвателя " Prüfschalter" е в положение "Röhren-Messung", което според мен значи "лампомер"
2.Heizung - отоплението е на 4 V
3.Belastungs widerstand - баластното съпротивление е на 2
4. anode анодното до дупка и досига 265V
5. превключвателя Vorprüfung е в положение "Röhrenmessung", което според мен значи "лампомер"
Отчитам аноден ток 100mA и на двата диода

Явно нещо не правя както трябва и се надявам да ми помогнете.

[Pichaga933]

4,5,6 колонка: Einzustellen ist:  Регулирате на/подавате следните настройки ( от врътките/галетните ключове по уреда- задаваш АC напрежение за отопление и  за изправяне)

8 колонка Abgegebene gleichspannung in volt : Очаквано/Резултатно/изходно DC напрежение във Волтове

9 колонка Wervendung und art der rohre: Употреба и вид на лампата

Другите колонки предполагам са разбираеми.

За: AZ1

Трябва да зададеш според  4,5,6 колонки: 4в отопление, 2 позиция баласт, 300в АC

Като резултат според 8ма колонка трябва да получиш:  45ма при 200в DC

Според схемата може да подадеш грубо (Grob) 270vAC + още 30vAC финно(Fein) - да не са се изтрили маркировките?

На големия Prufschalter  имаш точно задаване на 300v AC , защо не ползваш него , ами настройваш от долната вътка?

[Pichaga933]

Не мога да разбера какво значи написаното в осма колонка"abgegebene Gleichspan nungin Volt"
Как процедирам в момента:
1. превключвателя " Prüfschalter" е в положение "Röhren-Messung", което според мен значи "лампомер"
2.Heizung - отоплението е на 4 V
3.Belastungs widerstand - баластното съпротивление е на 2
4. anode анодното до дупка и досига 265V
5. превключвателя Vorprüfung е в положение "Röhrenmessung", което според мен значи "лампомер"
Отчитам аноден ток 100mA и на двата диода

Явно нещо не правя както трябва и се надявам да ми помогнете.

анодното до дупка

- трябва да е на 300в, а не до дупка.

Според схемата Врътка  "grob"(грубо) " до дупка дава 325vAC


Vorprüfung- Предварителен преглед

Röhrenmessung- Измерване на лампи

C6 и C4 , защо си ги оставил- електролити на тия години...?

R18 защо е махнат- без него губиш една позиция?

[rolling_heads]

C6 и C4 , защо си ги оставил- електролити на тия години...?

Защото за сега са здрави и работят без проблеми.

R18 защо е махнат- без него губиш една позиция

Не е махнат, вграден е във волтметъра.

Анодното до дупка и не достига 300V

Vorprüfung- Предварителен преглед

Какво се гледа предварително?

Опитах се да меря ACH1 и изгорих лампата SL1 която беше 3.5V 1W. Не съм сигурен дали е оригинална и не намирам информация каква трябва да е.

[Pichaga933]

анодното до дупка

- трябва да е на 300в, а не до дупка.

Според схемата Врътка  "grob"(грубо) " до дупка дава 325vAC


Защо за кенотрона:

На големия Prufschalter  имаш точно задаване на 300v AC , защо не ползваш него , ами настройваш от долната вътка?

[Pichaga933]

Анодното до дупка и не достига 300V

Предполагам или електролитите не са толкова читави  или Написаните напрежения са на празен ход.

Кенотрона може да ги натиска да потъват още ако е издухал, но завишеното анодно което си измерил ми говори, че  Не трабва да го подаваш от врътките долу или ако го подаваш от тях -не до дупка, а по позициите от схемата( нарисувай ги с бял перманентен маркер отгоре, примерно)

Какво се гледа предварително?

Нямам идея, сигурно в упътването е оказано някава последователност- това са написали, просто ти го преведох.

[Pichaga933]

Да не са му по припаднали неговите собствени кенотрони на уреда?

на 220в или на 240в си го настроил за мрежово, щото ако има припадък малко, от тука леко може да подпреш нагоре.

[rolling_heads]

Остави сега електролитите на мира. Те и без това не играят в анодното.
Напрежението на празен ход надвишава 300V. с AZ1 кляка.
Според мен ключът за палатката е в написаното в осма колонка"abgegebene Gleichspan nungin Volt"
Има някаква особеност при мерене на диоди

Нямам идея, сигурно в упътването е оказано някава последователност

Имам упътване но е на немски и дума не схващам.Прикачвам го.

[Pichaga933]

Скъпи колега- Пълна колекция от инфото за лампомера- 3тия резулат в гугъл + картите  :


Безумно приятно написано ръководство за употреба.
http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/Neuberger-WE252/Gebrauchsanweisung.pdf

Мернах в него е пише че ACH1  се мери по спец. наичн...


Карти
http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/Neuberger-WE252/Tab_EU.pdf

http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/Neuberger-WE252/Tab_US.pdf

http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Roe-Pruefer/Neuberger-WE252/Nachtrag.pdf

[rolling_heads]

Ми аз същото съм прикачил, ама не отбирам от немски.

[Pichaga933]

М, дам има процедури на работа с това.

Ровя да видя нещо за тая глимка ама за сега не намирам...

Може да седна да ти го преведа ама е безумно дълго.  сега по нощите хич не ми се почва.

Утре ако не ме юрнат за нещо, ще гледам да го почна и като завъшвам абзац ще го качвам и така.

СПоред ръководството за лампите пише че Чисто нови лампи могат да дават до 25% отгоре на фабричните стойности.

Пише че уреда е до 300В  анодно, та това от схемата  явно си е за схемата с надписаните галетни ключове а не за употреба. Тоест трабва да го заковеш на 300в С тия редки кенотрони дето ползва  не знам.

[rolling_heads]

Глимката е означена на схемата с GI е за проверка за късо между електродите на измерваната лампа,
или ти на всички лампички в цокъл Е10 ги наричаш глимка.

[Pichaga933]

Да, прочетох и функцията - просто "глимка" я наричат оригинално немците в самото упътване, но не и дават стойността

[Pichaga933]

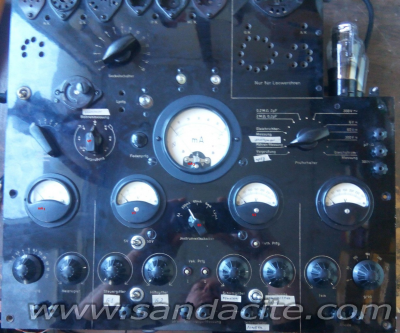

Направи МНОГО хубава снимка на предния панел- без светкаваица в добре осветено помещение , за да мога да виждам надписите, тоест да разбера коя точно врътка и функция описвам/превеждам. ! Всички надписи и тези на цоклите трябва да мога да ги разчета, защото са описани по отделно и те.

[rolling_heads]

Утре на светло ще направя снимка.
Нямам проблем с глимката а с лампата SL1 която беше 3.5V 1W. Не съм сигурен дали е оригинална и не намирам информация каква трябва да е.
