Re: Радио Маратон от тавана
« Отговор #30 -: 20 Декември, 2015, 15:55:13 »
Покажи на схемата,вероятно са двата режекторни филтъра който се ползват ако пречи мощен местен предавател.Ако няма такъв може да не ги ползваш.

Неактивен ahedproductions

  • Адронен колайдер
  • *****
  • Публикации: 1986
  • Населено място: София
  • LZ1SWE
Re: Радио Маратон от тавана
« Отговор #31 -: 20 Декември, 2015, 16:10:36 »
Имаш две контроли. Настройката е ясна, регенерацията е особенното. Колкото повече регенерация подадеш, толкова по-чуствителен и селективен става приемника, но му се свива честотната лента. Регенерацията компенсира загубите в кръга. Малко преди прага на генериране е най силен ефекта. Когато вкараш повече и започнат генерации, можеш да слушаш и станции с немодулирани сигнали (CW) и SSB станции, като се настройваш на долна или горна лента. Всичко много хубаво, но има 2 особенности.
1) Настройката изменя нивото на регенерация! На такова радио се оперира с двете ръце, няма как.
2) Рядко в простите схеми, като тази, регенерацията е плавна, в повечето случаи е рязък скок и не е лесна за овладяване.

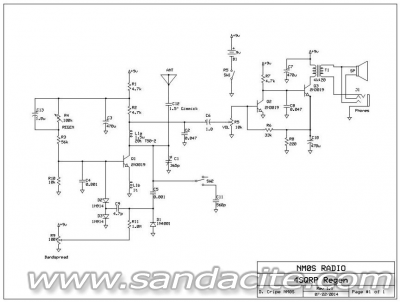

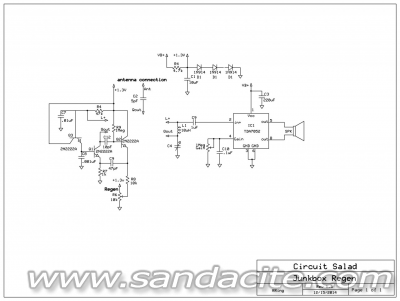

Горните два факта никога не са ме спирали и съм получавал уникални резултати с регенератори. Ако ти харесат, ето ти две схеми, които заслужават внимание:
41435-0
41437-1
Лаборатория по електроника и радиотехника "Етер"

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1947
  • Населено място: Пловдив
Re: Радио Маратон от тавана
« Отговор #32 -: 20 Декември, 2015, 16:52:27 »
Ето обновена схема с текущото свързване, при което нямам брум.
41439-0
ето и часта която не знам за какво е
41441-1


Моля и за снимка на скалата, видях че я има в ретро-музея
« Последна редакция: 20 Декември, 2015, 17:04:30 от rolling_heads »

Неактивен Yassen

  • Квантов електрон
  • ***
  • Публикации: 331
  • Населено място: София
Re: Радио Маратон от тавана
« Отговор #33 -: 20 Декември, 2015, 18:09:15 »
Виж на схемата входния кръг, тези ключове отзад са изводни на входната бобина. С тях се настройва връзката с входния кръг.
Бъдещето принадлежи на онези, които вярват в красотата на мечтите си.

Неактивен ahedproductions

  • Адронен колайдер
  • *****
  • Публикации: 1986
  • Населено място: София
  • LZ1SWE
Re: Радио Маратон от тавана
« Отговор #34 -: 20 Декември, 2015, 18:23:30 »
Или са трапове за силни станции. Защото като удавиш регенератор и става мазало.
Лаборатория по електроника и радиотехника "Етер"

Неактивен lz2xl

  • Глобален модератор
  • Адронен колайдер
  • *****
  • Публикации: 3554
  • Населено място: Варна
Re: Радио Маратон от тавана
« Отговор #35 -: 20 Декември, 2015, 19:10:31 »
Трапове, какво друго,режекторни филтри за силни станций.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1947
  • Населено място: Пловдив
Re: Радио Маратон от тавана
« Отговор #36 -: 20 Декември, 2015, 21:12:23 »
Благодаря за насоките.
Вече успях да хвана румънскoто радио на 153kHz, хоризонт на 576kHz и още 2 на средни.
На къси за сега е тишина.

Неактивен PDM

  • Квантов електрон
  • ***
  • Публикации: 394
  • Населено място: Велико Търново
  • LZ2PDM
Re: Радио Маратон от тавана
« Отговор #37 -: 20 Декември, 2015, 21:24:35 »
Лош контакт в превключвателя на обхватите или прекъсната бобина за КВ?

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1947
  • Населено място: Пловдив
Re: Радио Маратон от тавана
« Отговор #38 -: 20 Декември, 2015, 21:40:37 »
имам проблеми с превключвателя, но не са лоши контакти.
Използвам антена опъната на покрива на блока и сигнала слиза по коаксиален кабел. за средни и дълги вълни свързвам оплетката към масата на приемника
Откачих масата на кабела и станциите на къси се появиха, но не досещам онзи ефект на регенерация. При завъртане на регеративния кондензатор станцията само затихва. Това се отнася само за къси.

Неактивен lz2xl

  • Глобален модератор
  • Адронен колайдер
  • *****
  • Публикации: 3554
  • Населено място: Варна
Re: Радио Маратон от тавана
« Отговор #39 -: 20 Декември, 2015, 23:46:54 »
Гледай това видео,там се вижда кое и как.Точката на регенерация ясно се усеща по писъка.
/>

Неактивен ahedproductions

  • Адронен колайдер
  • *****
  • Публикации: 1986
  • Населено място: София
  • LZ1SWE
Re: Радио Маратон от тавана
« Отговор #40 -: 21 Декември, 2015, 01:08:37 »
Коаксиалния кабел е нискоомна линия, 50 или 75 ома. Входът на приемника ти е високоомен, т.е. го натоварваш много, като свързваш оплетката към земя, демпирайки трептящите кръгове. Не я свързвай никъде или просто му забоди една 2-3 метрова жица за антена и му вържи читава земя, пък пробвай какво ще излезе.
Как си напаснал антената към коаксиала на покрива? Жичната антена е високоомен източник също! Ако си я втрзал директно към коаксиала си и развалил ефекта. Ако държиш да е екраниран кабела използвай трансформатори минимум 1:9 (аз съм слагал 1:16 с успех) и в двата края. Така напасваш антената към кабела и кабела към високоомния вход на повечето концертни приемници - http://users.telenet.be/d.rijmenants/en/swl.htm
Ако не е много шумно при теб и има как да си смъкнеш жица надолу, като я държиш на 50 сантима от блока - пробвай. И така съм правил, става ако в блока няма много гадни електроники, ама това беше едно време...
Лаборатория по електроника и радиотехника "Етер"

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1947
  • Населено място: Пловдив
Re: Радио Маратон от тавана
« Отговор #41 -: 21 Декември, 2015, 13:31:31 »
Благодаря, ще дерзая.
Пак искам да ви помоля за снимки на скалата от ретро музея.
http://www.radiomuseum.org/r/elektrit_maraton_z.html

Неактивен monti

  • Насочен електрон
  • **
  • Публикации: 94
  • Населено място: София
Re: Радио Маратон от тавана
« Отговор #42 -: 21 Декември, 2015, 17:56:36 »
Не знам дали тази снимка би ти свършила някаква работа но заповядай.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1947
  • Населено място: Пловдив
Re: Радио Маратон от тавана
« Отговор #43 -: 21 Декември, 2015, 19:51:32 »
Благодаря за снимката и за клиповете.
Вероятно наистина проблема ми е в антената, но на този етап не смятам да се занимавам с нея.
Писъкът го нямам на къси

Неактивен Radko

  • Квантов електрон
  • ***
  • Публикации: 359
  • Населено място: София
Re: Радио Маратон от тавана
« Отговор #44 -: 21 Декември, 2015, 20:12:33 »
Обратната връзка за къси вълни е чрез бобинката, която е свързана директно към променливия кондензатор за обратна връзка, а другият и край отива на превключвателя, означен с 5. На къси вълни този превключвател трябва да е затворен, тоест да дава този край на маса. Ако този ключ не е добре, няма да работи и регенерацията. Друга причина може да е евентуално разменяне на изводите на тази бобинка, ако е била разпоявана.
