Радио Маратон от тавана

[lz2xl]

Покажи на схемата,вероятно са двата режекторни филтъра който се ползват ако пречи мощен местен предавател.Ако няма такъв може да не ги ползваш.

[ahedproductions]

Имаш две контроли. Настройката е ясна, регенерацията е особенното. Колкото повече регенерация подадеш, толкова по-чуствителен и селективен става приемника, но му се свива честотната лента. Регенерацията компенсира загубите в кръга. Малко преди прага на генериране е най силен ефекта. Когато вкараш повече и започнат генерации, можеш да слушаш и станции с немодулирани сигнали (CW) и SSB станции, като се настройваш на долна или горна лента. Всичко много хубаво, но има 2 особенности.
1) Настройката изменя нивото на регенерация! На такова радио се оперира с двете ръце, няма как.
2) Рядко в простите схеми, като тази, регенерацията е плавна, в повечето случаи е рязък скок и не е лесна за овладяване.

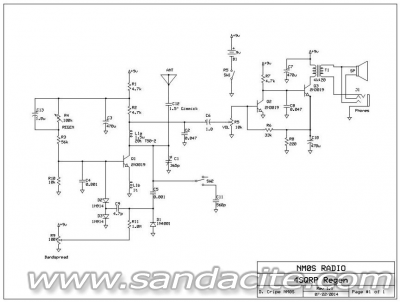

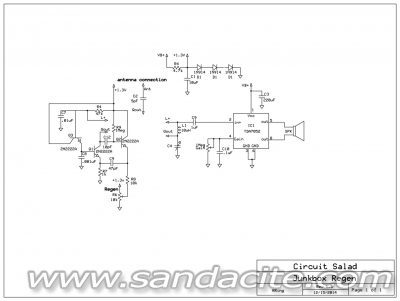

Горните два факта никога не са ме спирали и съм получавал уникални резултати с регенератори. Ако ти харесат, ето ти две схеми, които заслужават внимание:

[rolling_heads]

Ето обновена схема с текущото свързване, при което нямам брум.

ето и часта която не знам за какво е



Моля и за снимка на скалата, видях че я има в ретро-музея

[Yassen]

Виж на схемата входния кръг, тези ключове отзад са изводни на входната бобина. С тях се настройва връзката с входния кръг.

[ahedproductions]

Или са трапове за силни станции. Защото като удавиш регенератор и става мазало.

[lz2xl]

Трапове, какво друго,режекторни филтри за силни станций.

[rolling_heads]

Благодаря за насоките.
Вече успях да хвана румънскoто радио на 153kHz, хоризонт на 576kHz и още 2 на средни.
На къси за сега е тишина.

[PDM]

Лош контакт в превключвателя на обхватите или прекъсната бобина за КВ?

[rolling_heads]

имам проблеми с превключвателя, но не са лоши контакти.
Използвам антена опъната на покрива на блока и сигнала слиза по коаксиален кабел. за средни и дълги вълни свързвам оплетката към масата на приемника
Откачих масата на кабела и станциите на къси се появиха, но не досещам онзи ефект на регенерация. При завъртане на регеративния кондензатор станцията само затихва. Това се отнася само за къси.

[lz2xl]

Гледай това видео,там се вижда кое и как.Точката на регенерация ясно се усеща по писъка.

/>

[ahedproductions]

Коаксиалния кабел е нискоомна линия, 50 или 75 ома. Входът на приемника ти е високоомен, т.е. го натоварваш много, като свързваш оплетката към земя, демпирайки трептящите кръгове. Не я свързвай никъде или просто му забоди една 2-3 метрова жица за антена и му вържи читава земя, пък пробвай какво ще излезе.
Как си напаснал антената към коаксиала на покрива? Жичната антена е високоомен източник също! Ако си я втрзал директно към коаксиала си и развалил ефекта. Ако държиш да е екраниран кабела използвай трансформатори минимум 1:9 (аз съм слагал 1:16 с успех) и в двата края. Така напасваш антената към кабела и кабела към високоомния вход на повечето концертни приемници - http://users.telenet.be/d.rijmenants/en/swl.htm
Ако не е много шумно при теб и има как да си смъкнеш жица надолу, като я държиш на 50 сантима от блока - пробвай. И така съм правил, става ако в блока няма много гадни електроники, ама това беше едно време...

[rolling_heads]

Благодаря, ще дерзая.
Пак искам да ви помоля за снимки на скалата от ретро музея.
http://www.radiomuseum.org/r/elektrit_maraton_z.html

[monti]

Не знам дали тази снимка би ти свършила някаква работа но заповядай.

[rolling_heads]

Благодаря за снимката и за клиповете.
Вероятно наистина проблема ми е в антената, но на този етап не смятам да се занимавам с нея.
Писъкът го нямам на къси

[Radko]

Обратната връзка за къси вълни е чрез бобинката, която е свързана директно към променливия кондензатор за обратна връзка, а другият и край отива на превключвателя, означен с 5. На къси вълни този превключвател трябва да е затворен, тоест да дава този край на маса. Ако този ключ не е добре, няма да работи и регенерацията. Друга причина може да е евентуално разменяне на изводите на тази бобинка, ако е била разпоявана.
