Реставрация на Ворошоилов 504 с U21 лампи.

[rolling_heads]

Здравейте,
Това радио е на приятел на Лъчо Минков.

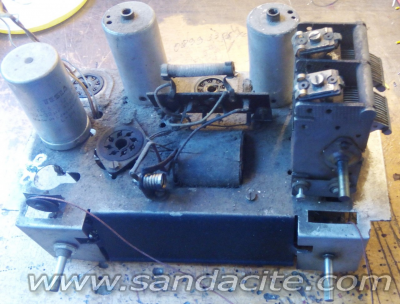

Започнах ремонта с разглобяване и почистване.

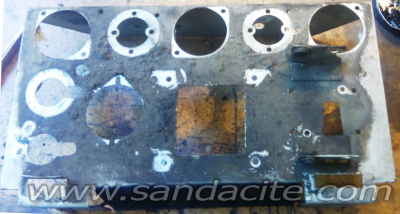

След като стигнах до голото шаси видях, че е бронзирано.

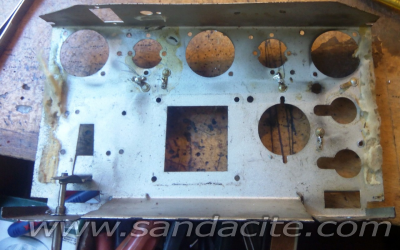

Изтърках го с телче за съдове, докато падне всичкия стар бронз, пръснах задскалната част със спрей и бронзирах останалата част.

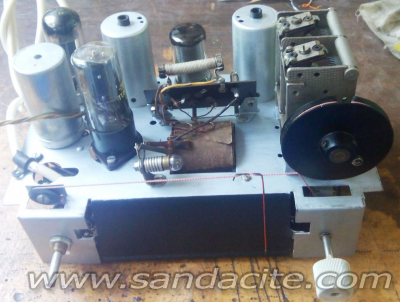

След това  започна сглобяването.
Подредих отоплението, след това пренавих 120омовия резистор и пуснах захранването.
Разглобих и почистих потенциометъра и пуснах НЧУ.
Почистих основно въздушния кондензатор и му смених греста. Досглобих го, настроих го и го съживих(почти).



В силистренския сайт има подробно описание на бубинния блок и методика за настройка.
При сглобяването открих, че кондензатора 5nf , който е успоредно на първичната на изходния траф е пробил. От там се е опекъл леко електромагнита на високоговорителя и UBL21 е свършила. Свършила е и едната UCH21.
Имам няколко въпроса за финал.
Къде са монтирани оригинално катодния електролит и двата кондензатора по 22nf. Единия между катода и анода на UY1N, а другия между мрежовия ключ и маса?
Тези по 22nf са оригинални, имат надпис 200\600V-подходящи ли са?

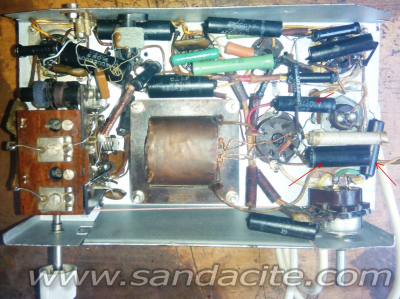

Аз съм ги сложил така

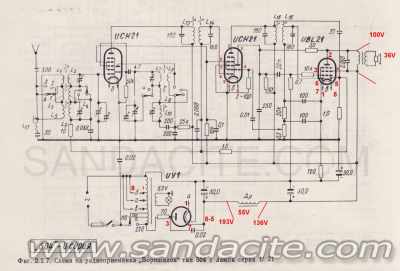

Отбелязал съм падовете на напреженията по занхранването. Пада върху електромагнита е 55V. Трябва ли да се пренавива дросела или всичко е в норма?
 Електромагнита опъва добре.

[Любо Божков]

Днес пуснах темата http://www.sandacite.com/forum/index.php?topic=6363.msg44142;topicseen#msg44142, която може да ти е от полза. Падението на напрежението в електромагнита на говорителя е нормално, тъй като съпротивлението му за различните екземпляри е от порядъка на (900 ÷ 1100) Ω. При общ ток 50 ÷ 80)mA, в зависимост от емисията на лампите пада може да достигне и 80V. при мен се получи около 60. Прави ми впечатление ниското напрежение след кенотрона, което може да се дължи на ниска емисия или калпави електролити. Провери си веригата на втората решетка на UCH_ките - 10k / 100nF за ликаж на кондензатора. Почти на всичките Ворошиловци които съм ремонтирал - този кондензатор е греял. Оригинално при мен кондензатора на "подземното напрежение" беше 100 μF. Виж и жичното съпротивление осигуряващо това напрежение да не се е смело и стойността му да е паднала под 150 Ω. Това би довело до повишаване консумацията на крайната лампа.
За кондензаторите след мрежовия ключ и този на кенотрона (анод - катод) - работното им напрежение би трябвало да бъде поне 1 kV. (2 * Uзахр. * √2)

[rolling_heads]

Жичното съпротивления е 120 ома като на схемата.
Благодаря колега, ще проверя писаното и ще докладвам.
Бая гледах снимките ти, но не видях къде си сложил въпросните кондензатори.

[Любо Божков]

Монтирал съм само кондензатора на захранването, но със стойност 1500pF, което в случая е напълно достатъчно като капацитет. Кондензатора на кенотрона не е монтиран. А съпротивлението за отрицателното преднапрежение при мен бе 2х300Ω / 1W в паралел.

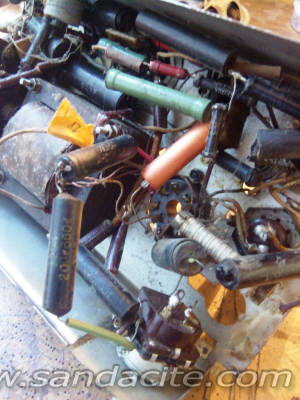

А това бе моето шаси:

[styrshel]

Много ниски са тия напрежения по схемата. Или кенотрона е издухан или консумацията е много голяма, което е възможно тъй като
пада върху изходния траф също ми се вижда висок. Жичния резистор трябва да е 200 Ома при редовна крайна лампа, по-малката стойност ще качи тока през нея.

[rolling_heads]

Махнах кондензаторите по 22n. После ще търся по подходящи.
Сменях UY1N - имам още две - няма промяна
Дигнах жичното на 200 ома напреженията се вдигнаха но малко.
Когато пусна радиото без UBL21 напрежението след UY1N се вдига на 280
откачих 10к и 100n - няма промяна
На 1 решетка на UBL21 има -6V, на 6 -0.6v на 5  -0.88V

Според мен остават вариантите за намотка в късо в изходния или електромагнита.

[Любо Божков]

На 1_ва решетка -6v e малко. Виж прехвърлящия кондензатор към нея, ако трябва временно го отпои за пробата. Колко волта е на жичното съпротивление?

[rolling_heads]

Колко волта е на жичното съпротивление?

Колко е пада върху него ли?

[rolling_heads]

Любо позна. От прехвърлящия кондензатор е.
При откачен прехвърлящ и жично 200ома анодното е 185V, пада върху жичното е 14V и на първата решетка е -14V.
При жично 120ома анодното е 160V , пада на жичното е 10V на първа решетка е -10V
Кой режим да избера?

[Любо Божков]

До колкото си спомням  за UBL21 и UBL1 по каталог Ug1=-12V. Според мен използвай (150 ÷ 200)Ω. По добре е лампата да работи в по-облекчен режим. Разлика в качеството на възпроизвеждане едва ли ще се почувства с този говорител.

[rolling_heads]

Според мен радиото вече работи коректно. Притеснява ме само електромагнита. Поддържа температура около 50градуса. Все си мисля че може да има окъсили намотки, но нямам необходимите условия да го пренавия.
Поставих УКВ по желание на клиента. И сега го слушам експериментално.

[Любо Божков]

Загряването на електромагнита е нормално.

[Лъчо Минков]

    В соц казармата ме учеха, че  тръбопроводите в  автомобила се правят кухи, за да са по-леки

[Лъчо Минков]

Според мен радиото вече работи коректно. Притеснява ме само електромагнита. Поддържа температура около 50градуса. Все си мисля че може да има окъсили намотки, но нямам необходимите условия да го пренавия.
Поставих УКВ по желание на клиента. И сега го слушам експериментално.
(Връзка към прикаченият файл)
(Връзка към прикаченият файл)

Това радио е много грозно, направо не е за този форум

[rolling_heads]

Представям ви подобрената визия. Сега вече прилича на радио.
