Проблеми при ремонт на захранване на уредбичка samsung MM-DC-10

[Pichaga933]

тука я има схемата  и , но пък липсва схемата на импулсното захранване
http://elektrotanya.com/samsung_mm-dc10_kc10_sm.rar/download.html

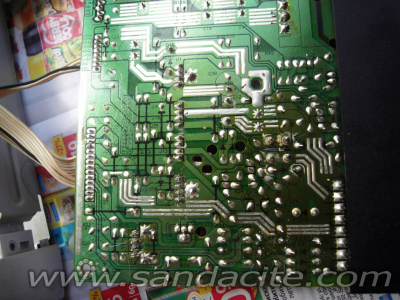

Въпросното захранване е импулсно и са го упоменали само като SMPS на блок диаграмата, и по него няма никакъв модел или маркировка.

-КАто се включи  прави няколко Неща: Отказва да извади CD  трея. Но като го извадя ръчно и натисна бутона си  го прибира....
-Няма звук на изходите

-Издава  пищящ звук от някое трафче в захранавнето.

Та реших да меря захранване, Всичко за крайното стъпало е в норми и на модул, та го разкачих, също разкачих и тунера и цд-то, които също са на модули и оставаих закачени само преден панел дъно и захранване.

Малкия захранващ куплунг към дъното също напреженията са му в норма.

Но на големия куплунг MCON2( на 2-ра страница отдолу на shematic diagram документа от линка)  има някои нердности:




 VP 32V  е всъщност "-32V" викам си може да е печатна грешка ама на дали...

 "4,3v" е "-23v"

"-4.3v" e "-27v"

В стендбай режим екрана работи,  пак са налчини  горните напреженови разликите на куплунга.

КАто я цъкна да се псуне обаче почва да пищи някое трафче в захранването..?

Волтажния регулатор за тези 4.3 и -4.3 волта е  КА78R33. Чудно е, понеже е за 3.3в как ли изработват с него 4.3 и -4,3?

Той ми беше първия заподозрян  и го извадих, понеже на схемата има и 3.3в и се изработват от пак такъв регулатор им размених местата( ест ги измерих за къси като ги свалих).

Оказа се, че и с другия регулатор на същото място като го сложа : 4.3в и -4,3в са с горните големи отклонения: -23, -27в...

Тоя номер  е бил правен и преди мене щот 2-та регулатора бяха разпоявани.

Прмерих всики резистори,  диоди и ценери в схемата на това напрежение във вторичната и са читави ?!?

Интересно е също, че тези 2 напрежени2 4,3 и -4,3в са за дисплея( Като ги разкача и не светва) VFD+ и VFD- са маркирани на другия край на куплунга на дънната платка

Та ми е чудно При такава бясна разлика как дислпея не е взел-дал и зминал ?!?

Като меря разкачени кабелчетата, диесплея  някакво напрежение около 1 волт... Но това не ми е кахъра...


Предполагам нещо по схемката в захранването е, но какво ? има и 2 малки електролита  които са на тези 2 линии, но чак пък -20 волта да изработват не ми се вярва...

Някакви предположения?

ПП: Как да запаля Автономно захранването без да го закачам към дъното

[Pichaga933]

На краката на регулатора  KA78R33
http://pdf1.alldatasheet.com/datasheet-pdf/view/37210/SAMSUNG/KA78R33.html
имам съответно:

1-ви крак входа: -19,5в
2-ри крак изхода: -24в
3-ти крак ( Маса по пдф за регулатора) : -27,4в
4-ти крак регулация v-dis: -19.4в


Нещо интерсно открих: Проследих VP 32v, което гомеря като "-32v"   до чипа на дисплея и  до самия чип нарисуван един електролит с "+" към маса за това напрежение, тоест , то явно си е коректно да е "-32в"

Остава само + и - 4,3 напреженията да им намеря откъде им идва проблемацията...

[Любо Божков]

1-ви крак входа: -19,5в    → (-19,5) - (-27,4) = 7,9V – вход спрямо общия
2-ри крак изхода: -24в    → (-24) - (-27,4) = 3,4V – изход спрямо общия
3-ти крак ( Маса по пдф за регулатора) : -27,4в → общ
4-ти крак регулация v-dis: -19.4в   → (-19,4) - (-27,4) = 8V – управляващ спрямо общия (0,4 до 2,7V по ПДФ)

[Pichaga933]

Да нещо не е наред, Поне стана ясно що дисплея е жив и малко тъмен: 3.4 в като резулата от твоите сметки не са 4.3 по книга..

Тия 8в дис на регулатора му идват множко...

[Любо Божков]

На MCON2 по схема е 3,3V ?

[Pichaga933]

3.2в на уред  Перфектни сме. Солдер маската е с надпис 4.3 но няма да се втелявам.

Друг проблем обаче. Захранването като е пусната Свири яко от малкия траф, като хапна ще  огледам около него какво се случва..

[Pichaga933]

Проблема с пищенето на Захранването май го догоних. Разкачих малкия куплунг Mcon 1 и пищенето спря...

После реших да уточня и разкачих само: R5v 7мо краче, и като резултат с пускането на уредбата пищенето доста намаля и се отвори самичка вратичката на ЦД-то, което всъщност изписва при всяко пускане, че се опитва да направи, но сега го направи. После обаче отказва команда от бутон да я затвори.

Друго което забелязах, Че като натискам по бутоните на предния панел при това положение, Пищенето на захранването се модулира от командите на бутоните- чува ги и ги възпроизвежда звуково импулсното трафче и също чува въртенето на моторчетата на CD-то.

После продължих да разкачвам като финално пищенето спря като махнах от куплунга и D5v тоест 3то и 4-то крачета.


Като извод. В захранването влиза шум и почва да осцилира по 5-волтовата линия. от дъното или предния панел където да търся проблема.

Правилен ли ми е извода или да търся проблеми във вторичната на захранването по 5в. линия?

[Любо Божков]

При такива положения аз включвам външен изправител с регулируемо токоограничение и така търся причината - дали е в "иглата" или е в "халката".

[Pichaga933]

По схемата не е отбелязано какъв ток се дърпа , та ще е е всичко на база предположение даже след измерването.

Мога да я натоваря с някакво съпротивление  външно тая линия да видя, дали при претоварване ще писне и колко ток ще дръпне и така да се познае горе долу дали е проблема с шума от захранването или от консуматрите...
