Мелодия2 на Лъчо Минков

[rolling_heads]

Здравейте. Днес Лъчо ми донесе шасито на неговата мелодия2.
Смятам да я разглобя, почистя и съживя.
Тук ще описвам напредъка.

Така изглежда сега

[rolling_heads]

Вече разфасована.



И измита



Следва сглобяването:
1.Отопление
2. Захранване
3. Ниско-честотен усилвател

[Лъчо Минков]

         Ама тя мръсна по- си ми харесваше....

[rolling_heads]

И аз така си помислих, ама се притеснявам от миши зарази. Иначе жълтеникавия цвят се запази, а алуминия светна.
Ако държиш на мръсотията, после може да му хвърлиш една шепа пръст .
Точки 1 и 2 изпълнени.
EL84 тръгна, няма брум.
Утре продължавам.

[styrshel]


Здравей! Щом ги правиш така лесно и бързо да ти пратя и аз 2 шасита, а аз да оправя само кутиите!?

[rolling_heads]

Може да се разберем на лични.
До тук беше лесна част, сега започва по бавната. А и трябва да ходя на работа.

[Лъчо Минков]

          Ама и аз не очаквах такава ракетна бързина!
Като дойда да си го взема, ще ти донеса малко "Бохемит", препарат който трепе всякакви вредители по дървенията, всякакви гъби, плесени,гниене. Понеже и имам два-три апарата, попроядени от дървояди, напръсках всички апарати от сбирката.

[rolling_heads]

Вчера прегледах оригиналните кондензатори, изглеждат здрави.Преасфалтирах ги и се надявам да няма изненади при оживяването.

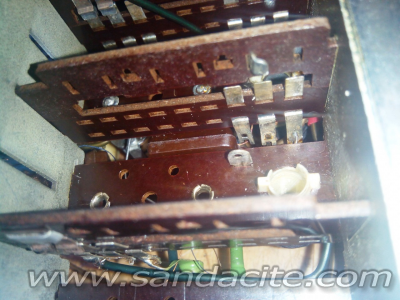

Днес мина най пипкавата част - клавишния блок.
Почистих и смазах движещите се части на клавишите.

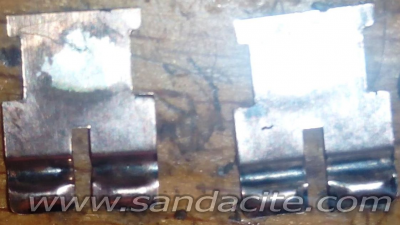

Почистих всички контакти с гумичка.
За съжаление сребърното покритие вече го няма.



Почистих и смазах зъбния механизъм на УКВ модула и му сложих липсващата обтягаща пружинка.

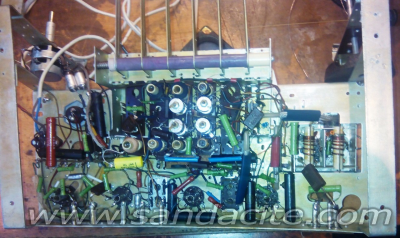

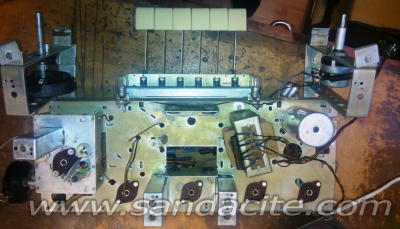

Сега шасито вече има почти завършен вид.



Оставям си въздушния кондензатор за утре.
И следва съживяването.

Ще добре фиритната антена и останалите оригинални кондензатори, особено екранирания,  да са при мен.

Искам да ви кажа че всяка спойка изисква гинекологични умения.

[Лъчо Минков]

            "Искам да ви кажа че всяка спойка изисква гинекологични умения."
   Ами аз за това не се справих А кой е екранирания кондензатор? Останаха една шепа кондензатори от това и други радия, дали да ти ги изпратя по Еконта? Нищо не съм  изхвърлил.

[origo]

То хубаво, ама ще можеш ли да монтираш променливия кондензатор като си монтирал вече клавишния блок. По спомен при Орфей, беше хванат с един гаден винт отдолу точно под клавишния блок тук не знам дали е така.

[rolling_heads]

Няма проблем с променливия кондензатор. Болтовете му са отпред и отзад.
Радиото вече е съживено.
Има звук на УКВ. Покрива от 94.5Mhz до 105.1Mhz което е 10.6Mhz лента.
Наложи се донастройка на междинно честотните трансформатори.
Утре една фина настройка с трансмитера сигнал 1kHz и осцилоскопа и смятам че ще готоео за УКВ'то

Искам да спомена, че сърцевините не трябва да се напъват при развиване. Най лесно се развиват след нагряване със сешоар и свалени алуминиеви капачки. Нагрява се докато видимо се втечни парафина и след това се развиват

[Лъчо Минков]

             Чудесно!
За съжаление днес не можах да пратя свалените кондензатори. Трябват ли още?

[rolling_heads]

Лично аз предпочитам оригиналния вид.
До момента от останалите оригинални кондензатори има само един повреден, 4 uf.
А и така и така ми трябва антената, защо да не пратиш и кондензаторите. Не забравяй и стойките на антената, че трябва да я монтирам на шасито.

[rolling_heads]

Днес опънах нов конец защото наличния беше дебел и много еластичен.
Започнах настройката с трансмитера, но не съм доволен от резултатите. На по високите честоти 104Mhz работи отлично, но при по ниски 95.5 радио1 на 1 на EM80 се дига до -6V и звукът се губи. Утре ще повъртя още , дано илезе някъкво просветление.

[rolling_heads]

УКВ'то е готово. Очаквам кондензаторите и антената.
