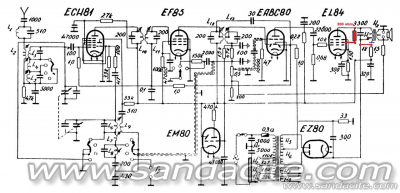

Кой в схемата е оградения в червено кондензатор на приемник Христо Ботев

[Pichaga933]

В случая бяха 2 отделни електролита дукати оригинално, както казах снимката  е от нета  само за разпознаване на неполярния  по позиция в шасито.

[Любо Божков]

Само първите модели (края на 1955, началото на 1956г.) са с единични кондензатори. В последствие масово се използват чешките двойни електролитни кондензатори, захванати с изолирана от минуса скоба. При този случай аз също поставям вместо неполярния кондензатор 0,1 μF електролитен (100 ÷ 220) μF.

[Pichaga933]

Понеже Ориго попита,  На изходния траф последния извод на първичната прекъсва , та поради тази причина  Го вързах триодно като промених схемата така:

Омичното съпротивление на първичната между 2-та останали извода е към 470 ома  за това  смятам, че е абсолютно достъчна, тоест е прекъснал , късия край, който е 10 тина ома и ще мине и без него. Отбелязал съм  прекъсналия край със син цвят на схемата  а с червен новите връзки и   добавения 200 омов резистор  м/у 2 ра решетка и анод

Ако имате забележки към преработката , сега е момента.

[origo]

Не, според мен не е правилна модификацията! По никакъв начин режима на лампата не е свързан с прекъсналия извод на трафа. Няма проблем лампата да остане в пентодно свързване и без допълнителния извод. Ето това според мен е правилната модификация:

Просто това което е трябвало да бъде към крайния извод го свързваш към другия и това е. Единствения проблем е че може би ще имаш брум, но колко силен ще бъде не знам, може и да е лек, ще се разбере. А иначе огледай дали извода не е прекъснал някъде видимо и да може да се възстанови, ама едва ли.

[Pichaga933]

Сложих я в Пентодно, да е най-близо до оригинала
