Реставрация на Grundig 4055 3D Klang

[styrshel]

Започнах реставрацията вчера. Радиото е в много лошо състояние, особено кутията. Измих шасито и докато съхне се хванах с кутията. Цялата долна част беше изгнила, така че я изрязах и ще я изградя наново. Липсват говорителите, но мога да сложа такива от Концерт или от Симфония. Приемника е висок клас, има възможност за предварителна настройка на 2 станции на УКВ и една на други вълни, като с клавишите се превключват механични съединители към съответния механизъм. Системата от корди е жив кошмар, за късмет са здрави но фрикционния на трите съединителя се е втвърдил и не зацепват. Дано електрически да няма сериозни проблеми.

[Валери]

Това ще е истинска реставрация, а и радиото си заслужава работата по него. Лека и спорна реставрация, колега. Успех.

[styrshel]

И работата:

[ahedproductions]

Пожелания за успех!!! Страхотно радио е това, много да му се радваш!

[radio-hobi]

Браво , като гледам добре започваш .

[mano]

Доста работа ще падне, но като гледам започваш добре и с мерак. Прави повече снимки на реставрацията и описвай тук подробно какво си правил. Идеята е след това да я прехвърлим в нещо като статия и да я сложим на сайта, разбира се с твое разрешение.

[Pichaga933]

Много силно начало  , Успех с реставрацията не се съмнявам, че ще стане чудесно.

[styrshel]

Здравейте! Кутията вече прилича горе долу на истинска, само дето говорителите са от Симфония. Утре започвам шасито, първо с четката и газ за осветление (мисля че е най подходящо като разтворител).

[styrshel]

Здравейте! Реставрацията върви бавно поради многото ми ангажименти, но все пак има малко напредък.
Започнах да оправям шасито. Радиото е стояло на влага и порядъчно е ръждясало в долната част на шасито. Някой се е опитвал да го раздвижи , клавиши врътки превключватели и всичко беше омазано със смазка включително и кордите. Съединителите за смяна на обхватите бяха с втвърдени фрикционни шайби и преплъзваха. Разглобих всичко и измих с газ за осветление, разтваря добре мазнотиите и не е проводима, а след ден два изсъхва. Боядисах панела зад скалата, а от кордите запазих само водачите на стрелките. Самите корди оставих за да мога да измеря дължините им. Изрязах и залепих нови силиконови шайби на съединителите (червени), сглобих и лекичко намазах механизма. Всичко по механиката тръгна перфектно. Поставянето на кордите -една за дълги средни и къси и 2 бр. за двете УКВта, ми отне цял следобяд. Използвах хирургически конец №2, който отговаря по диаметър и е изключително здрав. Кордите са от 2 части с конец е това което минава през водещата ос (съединителя) а частта която води стрелката е стоманена струна, а между двете има пружина. Удобно е за поставяне и движи доста уверено. Не ми достигна времето да опъна кордата на феритната антена, там германеца се е поизложил. В нашите приемници е много по-просто и надеждно. Втората сложнотия която не ми харесва е превключвателя за 3D-то - 3 зъбни колела само за да се задвижи един показалец!!!на първите 2 снимки се вижда старото състояние, останалите са след реставрацията

[styrshel]

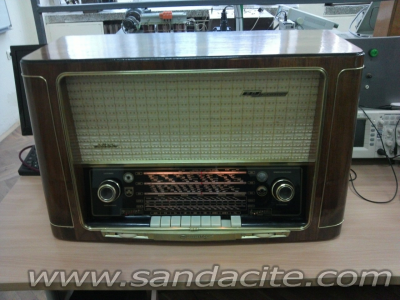

Позволете да ви представя GRUNDIG 4055/3D Klang, в целия му блясък или поне толкова колкото успях да докарам!

Днес приключих с реставрацията. Основната работа беше по кутията и механиката. Цялата долна част(дъното) беше изградена наново, фурнирована, а също и някои части от страничните плоскости. Естествено,  шкурене, лак... Тънките странични лайсни се разпаднаха та и тях съм правил наново. По механиката вече писах, смених фрикционния материал на съединителите за настройка, всичко беше клеясало, напълно разглобено, измито и леко смазано. Подобни проблеми имаше и клавишния блок и там миене и смазка. Мрежовия превключвател беше повреден, а смяната му е направо приключение, понеже е закрепен за клавишния блок ама преди да се сглоби радиото. Смених всички корди, по-точно тази част от тях която предава движението, понеже беше омазана със смазка, извадих всички макарички и почистих, намазах... Използвах хирургически конец №2, отговаря напълно по дебелина.
Шасито не съм го правил нищо освен първоначалното измиване. По електрониката - обичайното: Смених селена с грец и резистор 200ома/4вата, електролитните кондензатори в захранването и в катодната група, всички прехвърлящи кондензатори тъй като макар сименс и фрако бяха с утечки, на което се дължеше големия аноден ток при първото пускане(160 вместо 120мА). Радиото е направено желязно! Няма нито един кабел с нарушена изолация, всичко е както е излязло от завода. Липсваха говорителите, но бяха извадени акуратно без да отскубват жиците. След всички тези операции радиото тръгна без проблем, режимите заспаха, регулировките работят, всички обхвати работят, дори лампичката която сигнализира включването на феритната антена се оказа здрава! Окото има някаква искрица живот но само ако много се вгледаш. Звука е супер. Сега като си мисля възможно е говорителите за са задигнати заради качествения звук на това радио, но аз мисля, че голяма заслуга за качеството има и схемното решение, доста трудно за разбиране особено в частта на корекциите на тембъра. Не можах да установя какво точно прави този 3D превключвател, според мен сменя фазите на страничните говорители и така променя посоката на звуковата картина.
Ето подробности:

[radio-hobi]

Грундика е станал супер , много добра реставрация се е получила !

[Любо Божков]

От още една Пепеляшка се е пръкнала принцеса!

[Pichaga933]

Забележителна и истинска реставрация, поздравления

[dinev66]

Браво, честито!

[rkounev]

Великолепно! Благородно ти завиждам
3D-то е нещо като филтър -низките честоти през фронталните говорители,високите -през страничните,само че фазово изместени.
Много по-късно през 80-те години Хитачи пусна една серия радиокасетофони серия 3D.Моделите ,доколкото си спомням бяха 3D,5D,7D.
