Колекция българска военна и специална радио и свързочна техника

[PDM]

Преди време, при поредната инвентаризация на колекцията ми от български радиоапарати, се замислих върху факта, че свързочната техника не е представена въобще. Това, заедно с разказите на баща ми за приемниците, които той е срещнал по времето на отбиването на военната му служба, ме подтикна да потърся такава техника. Неусетно се събраха доста експонати, които реших да представя тук. Много от тях са широко известни, някой не чак толкова, а има и такива, за които малко хора знаят. С оглед на систематизация на изложението, техниката е разпределена в няколко раздела: радиотелефони, радиоприемници, радиопредаватели, радиостанции, портативни радиостанции, командирски концертни радиоприемници, специално оборудване, оборудване за обучение, измерване и захранване. Разбира се, може да се направи систематизация и по други признаци – лампова и транзисторна техника, техника с военно и гражданско предназначение и т.н., но разделението по функционален признак ми се стори най-удачно за целта на изложението. Събраната техника да представлява почти изчерпателно българското производство в тази област, като под „българско производство” разбирам само техниката разработена в България, без тази, произведена по лиценз /като Урожай, РБМ, някои танкови радиостанции и др./. „Почти”, защото не са събрани всички произведени образци техника. Причините са различни - както от финансово естество, така и поради липса на място за съхранение. Някои не съм вземал, защото представляват модификации на един модел, други са произвеждани в единични екземпляр или много ограничено количество и най-вероятно просто няма оцелели екземпляри, а някои /особено от военната техника/ никога не са се появявали извън военните поделения, а при бракуването са унищожавани без следа. По тези причини например нямам представители на довоенното производство.
Всеки експонат е представен с по една снимка и кратко описание, доколкото целта ми е да представя информацията в един съкратен каталожен вид. За всеки апарат може да се напише цяла статия, а някои от тях са достойни даже и за роман, но това са други теми. За голяма част от техниката допълнителна информация като схеми и описания може да се намери на сайта на силистренските радиолюбители, а за историята на българските радиотелефони може да се прочетат много интересни неща на сайта на техния създател – инж. Петър Хинков. Голяма част от апаратите работят, а останалите нямат липси и се нуждаят от ремонт. Единици са тези, които имат сериозни липси /например Урожай-В/, но смятам, че въпрос на време тези липси да бъдат попълнени.
Радиотелефони

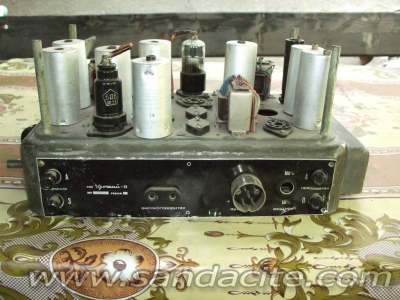

1.   Урожай-В
Първият произведен в България радиотелефон. Творчески копиран от съветския Урожай с всичките недостатъци на оригинала – ниска честота и амплитудна модулация, ниска мощност – 1 Ват. Творческият елемент е в използването на елементна база, усвоена от завода по други производства.

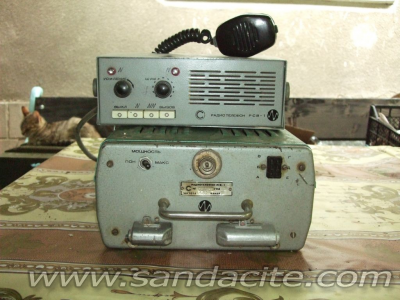

2.   У-10
Развитие на Урожай-В с изцяло нова схема.  Практически непроменени остават само шасито с превключвателите и захранването. Схемотехниката е изцяло нова – с лампи ЕСН81 и 6П3 и мощността вече е 10 Вата, но КВ диапазона и АМ остават.

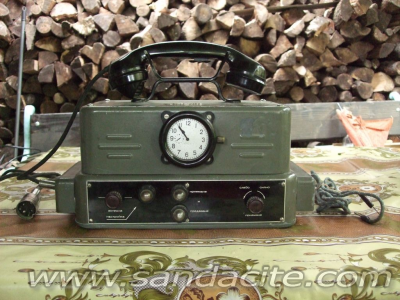

3.   РСВ
Първият български радиотелефон – изцяло собствена разработка, представляващ за времето си малък технологичен пробив. Лампов, УКВ, ЧМ. Също така първият експортиран радиотелефон в СССР и то в големи количества – десетки хиляди бройки.

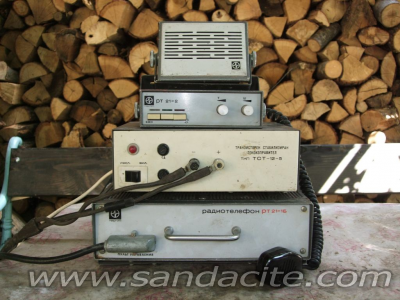

4.   РТ21-1
Следваща стъпка в развитието на българските радиотелефони. Елементната база вече е германиеви транзистори и лампи.

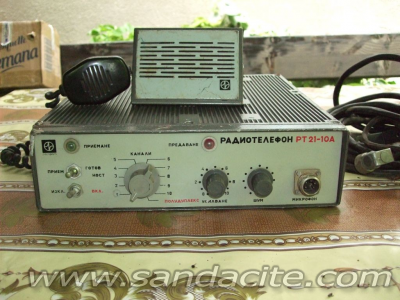

5.   РТ21-10
Развитие на РТ21-1, вече с 10 канала и с интегриран пулт за управление.

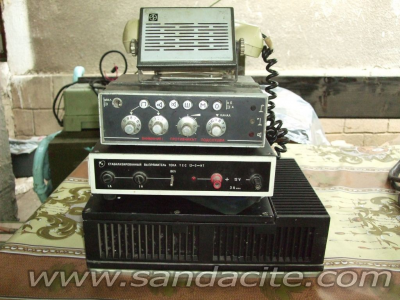

6.   РТ23-10 БДЖ, МВР, БНА
Развитие на РТ21-10. Елементната база е вече само на транзистори. Произвеждан в различни модификации – за БНА, МВР и ЖП. Показаният екземпляр е за БНА.

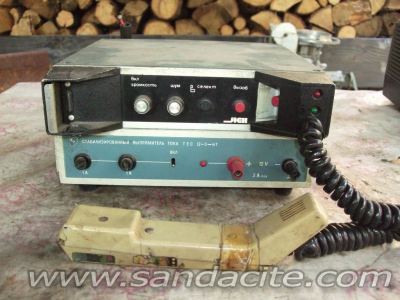

7.   Лен
Последното поколение български радиотелефони. Съвременна елементна база. Многобройни модификации с различни мощности и брой канали. Произведени и изнесени стотици хиляди екземпляри. Производството продължи и през демокрацията. Все още може да се срещне в някое такси.

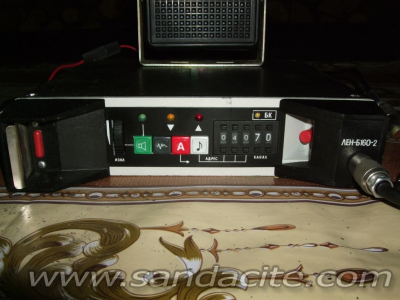

8.   Лен-Б160
Една от модификациите на Лен.

[PDM]

Радиоприемници
1.   ПС-4
Лампов КВ приемник от средата на 50-години. Предполагам, че е използван в търговския флот.

2.   Сигнал
Лампов КВ армейски приемник от края на 50-години. Конструиран по схемата  Barlow Waidley, известна у нас като „стабилидинна схема”.

3.   Р-22
Наследникът на Сигнал, изпълнен с транзистори.

4.   Р-23
КВ армейски приемник, изпълнен с транзистори и интегрални схеми. Произвежда се до края на 80-те години. Както повечето армейски техники, няма плавна настройка на честотата, поради което не е много удобен за наблюдение на ефира.


Радиопредаватели
1.   РСТ-40
Предавателят е разработен от института на МВР за нуждите на министерството в средата на 50-те години. Изключително семпъл, но е получил широко разпространение в това министерство. Мощност 40 Вата, само амплитудна телеграфия.

2.   У-104
100 ватов предавател, базов модел. Има и модифициран вариант с други драйверни лампи и променено АСУ. Произвеждал се е дори за износ /в Куба/.

3.   Р-25
КВ армейски предавател 100 Вата, изпълнен с транзистори и интегрални схеми.. Произвежда се до края на 80-те години. Захранващ блок БЗ-400.

[PDM]

Радиостанции
1.   Р-51М1
Радиостанцията е хибридна – лампа, транзистори и интегрални схеми. Има няколко модификации, различаващи се по мощността, възможностите и захранването. Тази е най-разпространената.

2.   Р-23 и Р-25
Приемникът Р-23 и предавателят Р-25 могат да работят както самостоятелно,  така и имат възможност да се свържат заедно в един комплекс.

[PDM]

Портативни радиостанции
1.   Р-31
Първият модел от поредицата български военни портативни станции. Доста съвременно за времето си изделие. Някои от моделите са снабдени дори елементарни „кодиращи” устройства, които изкривяват речта и я правят трудно разбираема без съответната приставка.

2.   Р-31М
Модификация на Р-31. От този модел на сетне всички станции от тази поредица ползват едни  същи батерии.

3.   Р-32
Развитие на Р-31М.

4.   Р-33М
Последният модел от поредицата български военни портативни станции. Макар и на преклонна възраст и без да може да се мери със съвременните армейски станции, все още се предлага на пазара.

5.   Микрон
Неизменен атрибут на милицията от времето на социализма, а и доста след това.

6.   Тантал
Също като Микрона,  атрибут на милицията, а в по-ново време – на транспортна полиция.

7.   Samel 27Р-2
Опит на българската фирма Samel да направи гражданска портативна станция. За съжаление опитът не е много успешен и станцията не получава широко разпространение.

[PDM]

Командирски концертни радиоприемници
1.   ПУ-2
Приемникът е изпълнен с лампи D96 серия. Работи както на батерии, така и с мрежово захранване. Използван е за приемане на радиопрограми в поделенията, отдалечени от цивилизацията.

2.   Родина
Наследникът на ПУ-2, изпълнен на транзистори. Конструктивно не прилича на никой друг български приемник. Доколкото съм чувал корените му водят към французите.

3.   Звезда
Последният от рода на командирските приемници. Разработен в края на 80-те години. Във външния дизайн се чувства влиянието на Грундиг Сателит.


Специално оборудване
1.   Р-047
Армейски радиосмутител /заглушител/. Мобилен, за няколко обхвата и с възможност за дистанционно управление чрез пулт за дистанционно управление /ПДУ/, свързан с радиостанция Р-31М. Има възможност за създаване на мрежа от заглушители, покриващи голяма площ и честотен диапазон.

2.   СЕВТ-406
Авариен морски буй. При авария на кораба се задейства ръчно или автоматично и предава идентификатора на кораба и координатите му. Използва навигационната система ГЛОНАС.

[PDM]

Оборудване за обучение, измерване и захранване
1.   Електронен трансмитер ET205Y
Служи за обучение по приемане на телеграфия. Сега има най-различен софтуер за тази цел, но хардуерът си е класика.

2.   Зумер телеграфен ЗТ-1
Служи за обучение по предаване на телеграфия. Озвучава телеграфната манипулация, както и излъчва точки и тирета за усвояване на работата с морзов ключ.

3.   Датчик електронен за морзов код ДЕМК-45
Печаташ на като на пишеща машина, излиза морзова азбука.

4.   Измерител на мощност ИМ 100
Част от комплектацията на българските военни радиостанции. Служи за настройка на предавателите.

5.   Блок захранване БЗ-150МТ
Български вариант на съветски захранващ блок за усилвател на мощност.

6.   Зарядно УЗ-05
Зарядно устройство за акумулаторите на Микроните

7.   Телеграфни ключове
Българско производство на различни заводи.

[PDM]

Радиоприемници за персонално повикване
1.   ППП
Служи за оповестяване на офицерския състав при вдигане по тревога на военните.

2.   Спектър-М
Наследникът на ППП

[ahedproductions]

Имаш страхотна колекция с прекрасни експонати! Да разгледам постовете ми донесе много удоволствие и радост, че специалната техника се запазва толкова добре. Поздравявам те и ти пожелавам още безценни експонати!

[PDM]

Имаш страхотна колекция с прекрасни експонати! Да разгледам постовете ми донесе много удоволствие и радост, че специалната техника се запазва толкова добре. Поздравявам те и ти пожелавам още безценни експонати!

Радвам се, че има и други любители на свързочната техника! Ако има интерес към конкретен апарат, пишете, ще огкрия тема специално за него.
Продължавам с още експонати:
РТ23-10 за МВР с дуплексер

модификация за БДЖ

Радиотелефонът може да се свърже с АТЦ чрез специално устройство:

[PDM]

Лампов телеграфен зумер
Служи за обучение по предаване на телеграфия. Озвучава телеграфната манипулация, както и излъчва точки и тирета за усвояване на работата с морзов ключ.


Генератор на морзов код
Служи за обучение по приемане на телеграфия. Съветско производство. Морзовият код предварително е записан на хартиена лента. Има възможност за регулиране скоростта на предаване на сигналите. За работат му е необходимо да има зумер, като например ламповия телеграфен зумер по-горе.


Снимка на радиолюбител, трениращ с тези устройства. Снимката е от интернет.






[slavi]

Стрхотна колекция, браво! Само искам да споделя, че дизайнът на "Звезда"-та е много по- близък до този на японския Pan crusader (oще Маrc и др. имена на едно и също), отколкото до Satellit. Провери, за тях има много картинки.

[BatKoce]

Поздравления за колекцията!

[ONZI]

Страхотна колекция-поздравления и от мен.
Моята колекция бледнее пред това което виждам.
Аз имам  Р250  ,Волна к   ,РБМ  ,Р311,и още не мога да им осигуря трайно място в работилницата.

[PDM]

Радвам се, че някой се интересува от моята колекция! Желанието ми е всичките устройства да са работещи, но за сега това е невъзможно за съжаление. Освен българската свързочна техника имам и доста чуждестранна, ако има интерес, може да я пусна още някоя тема.

[hristov]

Радвам се, че някой се интересува от моята колекция! Желанието ми е всичките устройства да са работещи, но за сега това е невъзможно за съжаление. Освен българската свързочна техника имам и доста чуждестранна, ако има интерес, може да я пусна още някоя тема.

Поздравления за чудесната колекция. ако не те затруднява пусни и чуждите аз бих ги рагледал с интерес!!!
