Как да си направим LED монитор от който и да било настолен LCD monitor

[Pichaga933]

Както повечето ми модове и този ми се случи, понеже се наложи.

След няколко месечна 24/7 употреба на 17"инчовия ми  HDMI монитор направен от Imac G5,http://www.sandacite.com/forum/index.php?topic=3979.0 от другата тема в раздела, се оказа, че подсветката почва да дава фира, да става нестабилна и тн. Понеже по нея няма електролитни кондензатори нямаше какво да и оправям, контролния чип който сдаде багажа е тотално не намиреаем в БГ.

Имах следните варианти:

-Инверторче за модинг на PC- неон, което е за същата лампа като  в подсветката - 13лв от елимекс

-Универсален инвертор за 2 лампи: 25лв от продавалника ОЛХ

-DIY схема за инвертор , оказа се, че трафчетата за високото ми, не са подходящи за такава...  Някаква чешка, ама не за мос транзистори ...


 ;D ;D ;D ;D ;D ;D ;D Та след като ме осени вдъхновението,  ;D ;D ;D ;D ;D ;D ;D  реших да мина на доста по-модерния и Евтин вариант- Светодиодна лента:





Избрах си  на фирма V-tac
Една макара 5метра за 8лв с ддс

тип: 3528,
4500к day light - не дразни очите като студено бялото и не жълтее като топло бялото, уцелих я перфектно.
60 диода на метър лента, напълно достатъчни за добро осветаване

за 12в напрежение

широка е около 6 мм,

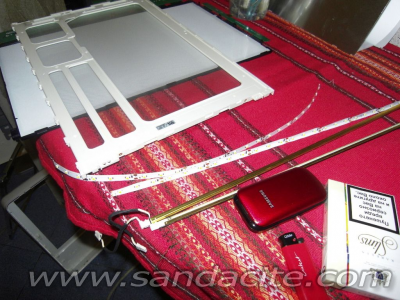

За този и монитор се наложи да я оформя- сгънах я по цялата и дължина.

Самата лента е съставена от 3 писти: на средната са светодиодите, на горната към средната са резистори и между долана и средан има спойки.

Лентата е меко тиксо с писти в сандвич от тиксо. та  Презапоих  всчико спойки като огънах  лнтата между най-долната и средна писта, за д азастанат на 90 градуса и да може да се вмести където е стояла оригиналната луминисцентна пура.

Също така сгънатата под 90 градуса писта я по изтърних с ножица  по цялата и дължина, за да влезе лесно в жлеба на ориигналната пура. Тука няма страшно, защото чвъпреки че пистата остав агола отстрани като се среже, белия държач/рамка е пласмасов аи изолира от всчико друго.

А забравих, Ленатата има самозалепващо се тиксо отзад фабрично и НЕ е водоустойчива ми е гола!

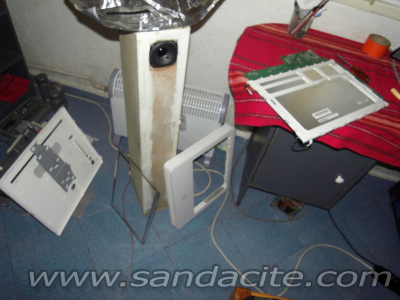

Махнах 2 от филтровите матови плаки/ листове, които седят между  светоразсвйващото пано плексиглас, понеже лентата е 4,7 w на метър  и е по слаба от луминисцентната лампа. Та без тях светенето е перфектно и не по-слабо от оригиналното.

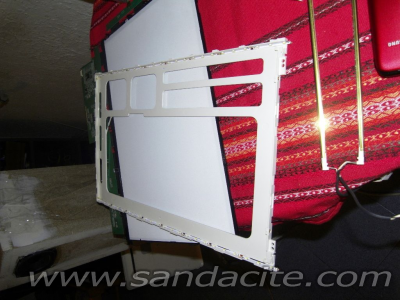

Тук са залепени светодиодните ленти  за пласмасовата рамка държач, на който оригинално седят металните носачи на луминисцентните лампи на подсветката.

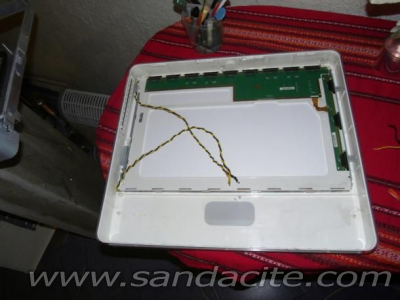

Ето ги изведени -2 та кабела за Лед лентите, директно запоени за тях.

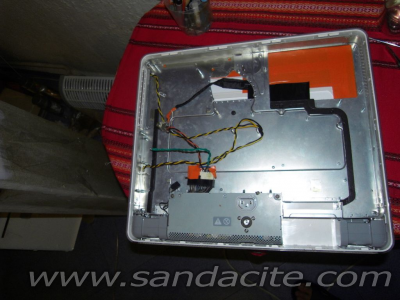

А тук са  вързани на 12 волта към захранването.

Това е финалния вариант, понеже, захранващото e стабилно на 12 волта до 100 тната след запетаята вече. Мислех да добавя един линеен стабилизатор ЛМ7812 , но по подсказката от ориго може да го вържа като токов регулатор, на следващия монитор, който ще минава през тази преработка...

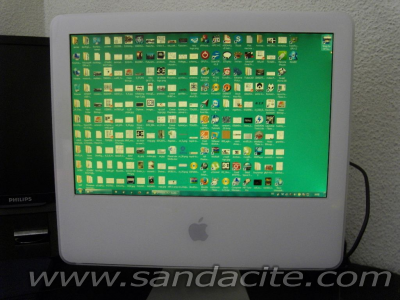

Крайния резултат, има малко назъбване на светлината на тавана и пода, но имах офисен монитор нАсер от най-нисък клас фабричен ЛЕД , който имаше абсолютно същите. Та съм достигнал фабричния минимум. Естествено със 120 диодна лената на метър може и регулация на светенето с ЛМ-а да направя, но за сега максимума тук ме устройва щото е и евтино.


Благодаря, че прочетохте темата.    Не спирайте да модвате, това е начин на живот  ;D

[iss]

Получило ти се е много добре!
По тази технология "назъбването" го има винаги, но като се има предвид, че се прави от "нищо-нещо" резултата е супер!
По подобен начин съм възстановил 3 броя 7-инчови дисплей от китайски преносими ДВД плеари (бяха с тотално стопени инвертори и изгорели лампи за подсветка). Направил съм и импровизирано управление с евтин микроконтролер за да не се ползва платката на ДВД-то. Ще постна резултата като добие завършен вид.
За твоя случай мисля, че е трябвало да сложиш плаките - матовата повърхност разсейва още по-добре светлината и назъбването може да бъде и по-малко.
Иначе браво още един път!

[radio-hobi]

Много добре се е получило !

[regreed]

Браво Оги! Между другото това ми се наложи да го правя и аз, но със дисплея на един  книговезки нож, защото оригиналния инвертор беше с цена колкото няколко мой заплати (за 4 транзистора и траф), а инверторите от "елимекс" се оказаха пълен боклук.
п.п. Кофти е, че си разкарал плаките, те разсейват светлината и замазват бликовете по ръбовете. От друга страна разсейват и топлината, а светодиодите малко или много - греят.
 Има някакво такова фолио (според рейсърските легенди, като се залепи в/у номера на кола не го лови камера), в случая е идеално за тая цел, перфектно действа като светофилтър отзад, и замазва яко светлината, та не се виждат бликовете от  отделните светодиоди.

[Pichaga933]

Това фолио никаква легенда не е, продаваха го в продавалника.

Аз назъбването го виждам само ако гледам косо крана отгоре ама много косо. При нормално ползване нищо не се забелязва.

ПП, междувремнно направих още един монитор по същата тхнология , но там плаките са доста по-дебели и плътни + че  еповече инчове екрана, и въпреки че оставих само една плака , образа тъмнее в сравнение с нормалното, може да взема от това фолио дето го препоръчваш или да търся по тънка матова плака...

[origo]

Супер, браво. Това което ще добавя е че ще е добре да се направи с по-мощни светодиодни ленти с повече светодиоди на дължина, и да се сложи задължително импулсен регулатор на тока през светодиодите за регулация на силата на светене. Иначе останалото се е получило много добре!

[pansim]

Само аз ли не виждам снимките?

[Gabo]

Мдааа, ето как и Модератора пострада, след като не спазва правилата за публикуване на снимки
От няколко дни премахнах функцията за визуализиране на външни линкове със снимка, а той е забравил да се коригира, копирайки темата си от друг един форум
Нищо, има нужните права, ще си я оправи.

[Pichaga933]

Да само дето на модератора всчики снимки са му на хостиг в Дата БГ и всчиките му теми падат...

То да беше само тази.

Аз вчера оправих една колекция, не помня на кой, беше със снимки в 4сторидж, и му направих снимките на линкове, поне да се виждат при цъкане, но за моите теми изобщо не се сетих въпреки, че видях, че  е глобално.

Задълже е ДА се махне от палетата бутона с Мона Лиза  , щото вече не генерира коректно в средата, ненужен е.

[lz1tka]

След като Pichaga933 подкара монитора,аз продължих делото и след малко баяне му добавих raspberry pi3.
Остана да го закрепя отзад и пей сърце.

[lager]

Преди 2-3 месеца с мой сътрудник ,член на форума направихме подобен модинг на 19-инчов LG монитор . Резултатът въпреки лента със 120 диода на метър е по-лош- не достига яркост при стандартно захранващо напрежение . Има и друг проблем който не е разгледан в този пост, но най-вероятно е наличен- диодите светят след изключване на компютъра. Проблемът се решава с добавяне на транзисторно управлявано от сигнала  ON-OFF на захранването реле.

[lz2lx]

от доста време се произвеждат готови комплекти с управление за  17'' 19'' и 22 ''

[Pichaga933]

тука се гаси цялото захранване щото е ПЦ  захранване а не мониторно и нищо не свети. в последствие


Лумените- силата на светене на диодната лента гледахте ли я като я пазарихте?

[Yassen]

...му добавих raspberry pi3....

как се представя като десктоп? youtube плейва ли?

[ian]

Браво! Много находчива идея и добре направено. Поздравления!
