Интересния Лампов проект 6п6с + 6н9с

[Pichaga933]

Е такъв защото за разлика от всички други мои такива се случва абсолютно случайно:

6п6с вейдъра + 6н9с

Захранващ от Лира 10 (от грую) държи напълно натоварен анодно на крайните 310в

Изходни( ВО от София май от бенгата,  )

Дросел още няма ама утре ще наобиколя да купя за луминисцентна лампа дросел...

Схемата е това:



За 3 дена толкоз, даже и свири на тестовите говорители...

[gruyo]

Чудничка схема  правил съм я  с тези  лампи и  държи на "интервенции"  но  най  добре стана в  ултралинеен  режим  на крайната  лампа и с  драйвер  6Н23П ев  .Ако имаш и 6П6С  пробвай  ще се  изумиш как  пее  по малката  сестрица .Ще е интересно да  го  чуем  тук у  дома  защото имам 4  чифта  колони  и за  по  . Че  отдавна  не  съм слушал лампов  звук след като затворих"манифактурата" А ако ме " мотивираш"   с повечко  бирица  ще  ти дам 2  широколентови 13  см  Филипси  дето  да си направиш тестови  колонки  ! Ето  моят вариант  с 6П6С и 6Н23П     http://vbox7.com/play:a4aeb6045f

[Pichaga933]

Както виждаш още е далече от всякаква преносимост. За другото ще видим нататък

Трафчето се  оказа перфе за режима на таз схема.

[gruyo]

ОО  не  бързам  знам че  ще  го  направиш !!   Олеее  колко съм сляп  та ти си с 6П6С

[Pichaga933]

Звуково ампа вече е готов, Всичко по схемата трабва да е заковано като стйности.

Малко снимки на процеса на сглобяването

Звучи страхотно, определено 6п6с е джаз певицата на окталните ламби.

Няма и следи от брум или други дефекти и лампите са в режим по схемата.

Направи ми впечатление, колко лесно се работи при събирането на дизайн "чекмедже".

Търся му 2 Ефектни бакелитови 100 или 50 микро амперови системи , които да ползвам като УВ индикатори. Най-вероятно ще го пре лакирам.

[ONZI]

Дроселчето май ми е познато

[mano]

Трафовете вътре няма ли да греят ? Не виждам някак да има възможност за циркулация на въздуха.

[Pichaga933]

всичките трафове си работят под номиналите, и не хгреят хич даже не се затоплят, смо един гасещ резистор на анодното  5вата  3к грее в целия амп. всочко друго е студено.

[Валери]

Хм, и аз не мога да повярвам, че захранващият траф не грее. А иначе 6П6С е наистина добра лампа, икономична, и звучи добре.

[Pichaga933]

трафа от лирата много ме изненада,  мофо по добре намотан е от акордските, с потвърда характеристрика е , почти не кляка  и макарата е по малка, ножелязотп е същото май.  греене няма, факт. а тия тррафпове ги отрбягвах ....

[lz2xl]

Нормално е,Лира 10 е радиоапарат от времето преди да започнат рационализацийте и икономиите.

[Pichaga933]

Ще залепя, термодатчика на макарата и ще го оставя няколко часа да видя каква температура ще вдигне, за да знаем всички.

[Pichaga933]

Дроселчето май ми е познато



[Pichaga933]

Официално съм влюбен в тоя усилвател...

Махнах анодния гасящ резистор от 3,3к и сложих 200 омов, докарах си токовете до точните норми и свирна 2 пъти по-силно, но леееко омазва средите- не секционирани изходни трафове, какво да го правиш...

Анодното ключе ми е 2 позиционно , та едната позиция ще си я прекарам през 3,3к за (22ма Крайна 0.9ма пред) а другата през 200 ома  за (48ма крайна 1.7ма пред), в зависимост от това на какъв кеф съм, за силна музика или за линейно слушкане

6п3с вади доста повече бассссс, и с наличната схема без промени дава (50ма ток), но я сложих главно заради северното сияние, което ще наблюдавам в балона и  като залезе слънцето...

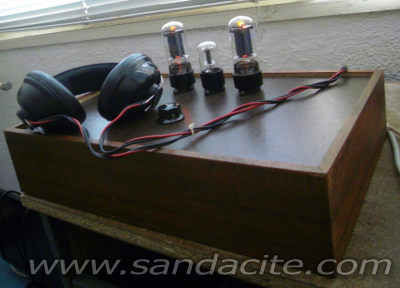

ПП : В момента се зарибих да си го слушам със слушалки, директно от изходите за колони  Говорителчетата в слушалките са по 5W @16 ohm. Взех ги от колонки на Imac.  И няма начин да стоят на главата ми при усилване повече от средата на потенциометъра

[Pichaga933]

С нова врътка и Ключета
