Комутатор линеен КЗ-25.

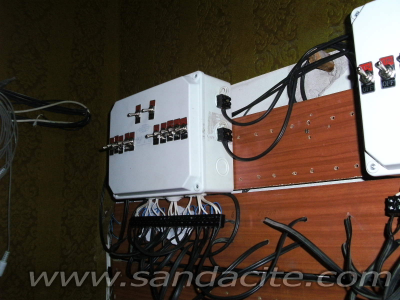

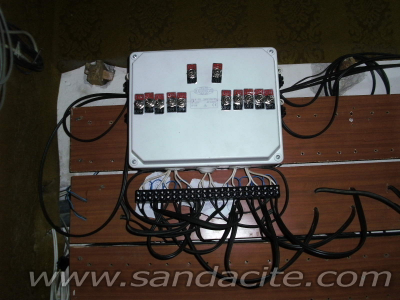

Може би ще забележите, че на комутатор ЗАЛА 1 има 4 опроводявания. Това е така, защото за всяка група озв. тела се подава сигнал от отделен усилвател.

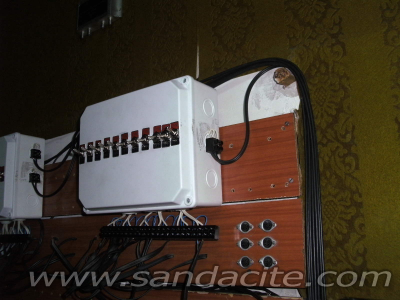

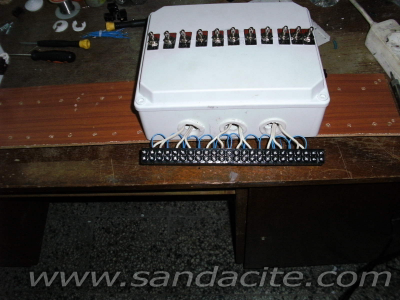

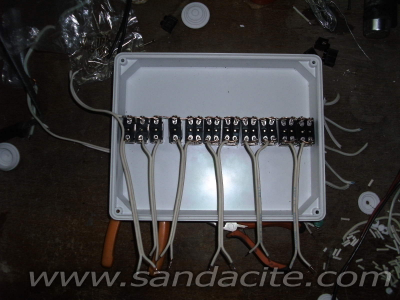

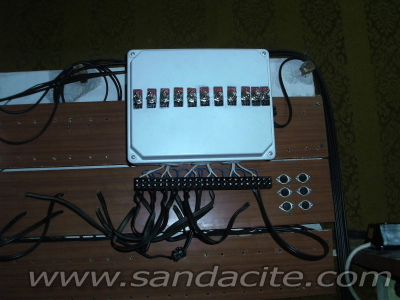

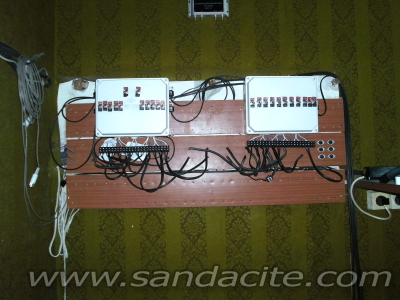

Монтиране на таблата.





Кутиите и ключетата са закупени от Боби, на който изказвам специални благодарности за помощта.

Като първоначален замисъл  реших, че трябва да бъде изградена трикръгова система. Два кръга за зала 1, ляв и десен канал (стереофония) и един общ канал (монофония) за КЗ-25 по етажите на сградата.
След монтажа на комутаторите и допълнителните КЗ-25, дойде и ред на усилвателните уредби.

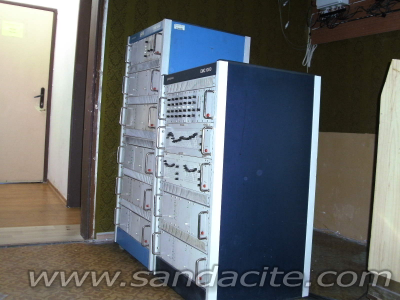

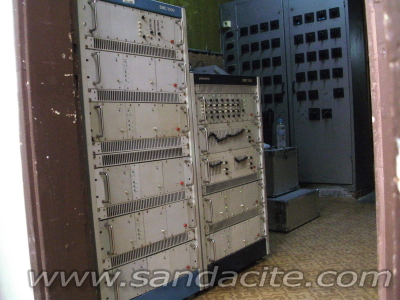

Избрани са усилвателни уредби ЕМС 1000. С техните функционални възможности ще бъдат реализирани желаните цели. За реализиране на стереофония подавана към Зала 1, са необходими два независими един от друг входно-изходни канала. В конкретния случай се изисква и прецизна честотна корекция на целия тракт в залата. Необходимо е и звука подаван към Зала 1 да може да се предава и по останалите озв. тела намиращи се на територията на младежкия дом. За тази цел ще бъде добавен още един изходен канал, който също да бъде прецизно честотно коригиран и предаван към крайните стъпала.
С така конкретизираните изисквания избрах два варианта на ЕМС 1000.
Първи вариант е ЕМС 1000 тип 400-УМ-001. Функционалните възможности са следните:

1.   Три предусилвателя микрофон-линия ЕМС 1121, използвани със симетричен вход 775 mV за свързване на ляв, десен и монофоничен канал;
2.   Един  предусилвател универсален ЕМС 1131 за включване на допълнителни несиметрични източници;
3.   Три предусилвателя  изходен ЕМС 1151 използвани с несиметричен изход 775 mV за свързване към еквалайзер октавен двуканален ЕМС 1232 за ляв е десен канал и един ЕМС 1151 използван с несиметричен изход 775 mV за свързване към еквалайзер терцоктавен едноканален ЕМС 1231 за монофоничен канал;
4.   Един контрол ЕМС 1711 за визуален и звуков контрол на всички функционални единици;
5.   Един захранващ ЕМС 1611 за осигуряване на захранващи напрежения + 15 и + 27 V за всички входящи модули;
6.   Един еквалайзер октавен двуканален ЕМС 1232 за честотна корекция на звуковия тракт в Зала 1;
7.   Един еквалайзер терцоктавен едноканален ЕМС 1231 за прецизна честотна корекция на звуковия тракт в помещенията в сградата на младежки дом;
8.   Две усилвателни стъпала ЕМС 1511 за осигуряване на необходимата мощност в помещенията в сградата[/li]

[/list]
Втори вариант е ЕМС 1000 тип 1000-УМ-001. Функционалните възможности са следните:

1,      Един предусилвател съгласуващ ЕМС 1141, използван със симетрични входове 775 mV за свързване на ляв и десен канал от изходите на ЕМС 1232. Несиметричните изходи 775 mV на ЕМС 1141 подават сигнал към ЕМС 1511;
2.   Един служебна връзка ЕМС 1751 – не се използва;
3.   Един контрол ЕМС 1711 за визуален и звуков контрол на всички функционални единици;
4.   Един захранващ ЕМС 1611 за осигуряване на захранващи напрежения + 15 и + 27 V за всички входящи модули;
5.   Пет усилвателни стъпала ЕМС 1511 за осигуряване на необходимата мощност за Зала 1.[/li]

[/list]

Видно е, че ЕМС 1000 тип 400-УМ-001 подава сигнал към ЕМС 1000 тип 1000-УМ-001 чрез октавния двуканален еквалайзер ЕМС 1232. В първия вариант се извършва цялата честотна корекция на звуковия тракт. Там се намират и усилвателните стъпала, осигуряващи сигнал за озв. тела в помещенията в сградата на младежки дом. Работят в режим № 3, паралелен вход и изход 400 W, 120 V и товарно съпротивление 36 Ω.
Втория вариант на ЕМС 1000 тип 1000-УМ-001 осигурява сигнал за Зала 1. Стереофонията е осигурена от двуканалния ЕМС 1141. Четири блока ЕМС 1511 подават сигнал на озв. тела Vermona Regent L9106, разделени на лява и дясна страна. Работят в режим № 3, паралелен вход и изход 400 W, 30 V и товарно съпротивление 2 Ω за лява страна и паралелен вход и изход 400 W, 30 V и товарно съпротивление 2 Ω за дясна страна. Вижда се, че има значителен резерв по мощност. Прави се с цел при подмяна на озвучителните тела да има възможност да се включат до 3 бр. по 8 Ω на страна. Един блок ЕМС 1511 работи в режим № 1, самостоятелна работа по вход и изход  2 х 100 W, 30 V и товарно съпротивление 2 х 8 Ω и осигурява сигнал за всички озв. тела ВА 3 2-Д разположени по фронталната част на Зала 1.



Край на 2-ра част.



[dilyan]

Отзад.








Край на 3-та част.

[dilyan]

Отзад.




Смесителна конзола.

И едно доста остаряло лаптопче набор 1997.


Мониторна колона.


Получените резултати са обнадеждаващи. Звука е почти перфектен, като изключим чувствителността на Регентите спрямо ВА 3-2Д. За съжаление като една допълнителна опция ще остане фронталната част изградена с тези озв. тела да има отделно усилване от тилната част, понеже ВА 3-2Д почти се губят спрямо L9106.
Ако се сетя нещо, което съм изпуснал в описанието, ще го допълня.
