Схема на ламп. усилвател с 6П3С,6П6С,6П7С

[vangelis]

Добре се получило трафчето! При тази квадратура спокойно можеш да дърпаш 350 вата от него!  Ма  и много ампери си насмятал за отопление бре Симо! За 4 крайни лампи 6А са достатъчни/ЕЛ34евентуално/.Ако ползваш 6П6С то отоплението няма и 2 А. Да знаеш че презапасяване жицата на отоплението не е полезно за лампите!

[Fisher]

Вангелис, нека има пУтенциал, може след време да ми текна да  дигна тягата с някое лампе от серията ГУ

[vangelis]

Цъ,за тая ГУ-гутка нема да ти стигне пУтенциала! Тя хем е 10,5А, хем е 12 волти.Преди време бях качил мое фото с тая рогатка!Ама тя си работи на 3 киловолта и вдига и до ампер,така че тичкай до някоя подстанция за "трафче" Е, за аудио са други напрежения и токове, но са си сериозно маниашко занимание.Надявам се скоро да започна и едно засилвало с ГМ70,тя е най-красотна на звук,но засега не мога да си намеря цокли!!

[Fisher]

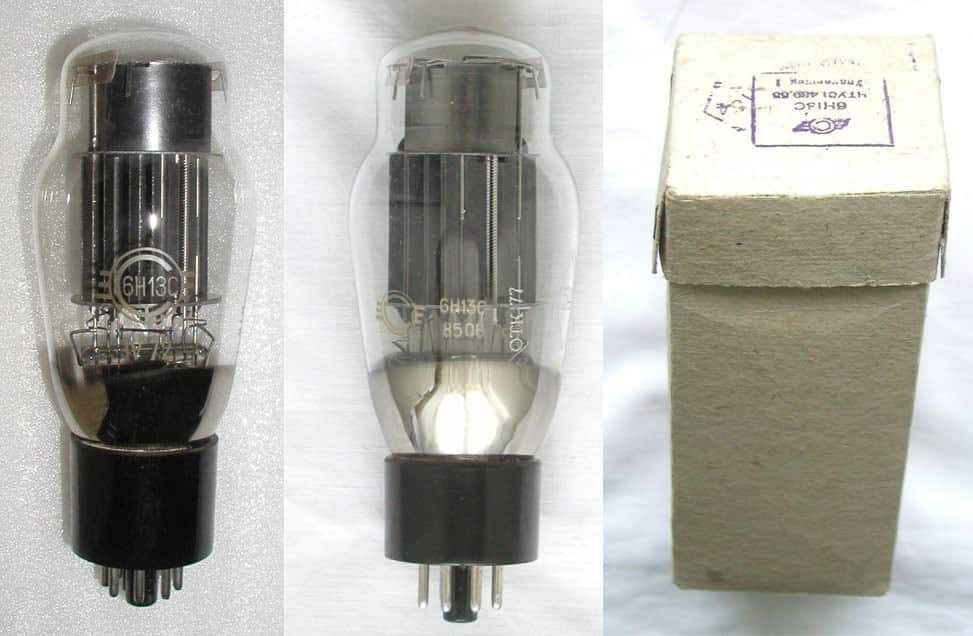

днеска преглеждайки един рафт с кашони лампета попаднах на две лампи с твърде аудиофилски вид
6Н5С и 6Н13С

погледнах в книжлетата към тях ,
http://istok2.com/data/2948/
http://istok2.com/data/581/
двоен триод с отделни катоди специално ашладисан за усилитель низкой частатъй , оппа рекох си това са ортаците на 6П3С дето бях замислил да ги вкарам в едно по мощно усилвателче.
Ровнах в чичко гугъл  и се оказа че тез лампета при паралелно връзване  носят на аноден ток и даже братския гръцки народ си прави усилватели с тях

ей на по схемата отгоре 2х30 вата поликала паликарис елиникос си го сглобяват,
в един английски аудио сайт пък ги ашладисват с ЕЛ34-ки и благодарение на тази комбинация се получава  изходен траф за лампи с ниско внутренное сопротивление - вместо 5-7 кила , само 2 килоома респективно и индуктивността намотките на трафа спада
http://www.audio-talk.co.uk/phpBB2/files/6as7ppvers40_729.gif
... така та в контекста на казаното по горе ще завърша с един коментар на братушките по темата в линка по долу
http://www.299792458.ru/news/2010-03-05-26
та там прочитам
"В усилители применены лампы октальной серии - 6Н7С  6Н8С   6Н13С. Они имеют наибольшую зону линейных участков нагрузочной характеристики, в которых лампы работают без искажений."
"диапазон воспроизводимых частот 20...20000Гц при неравномерности АЧХ 1,5%"
------------------------------------------------------------------------------------------------------------
горните разсъждения и намерени в нета схеми бих искал да покажа, като тема за коментар от уважаемите съфорумци с тайната надежда ,че съм открил сравнително непопулярни и нескъпи лампи являващи се  панацея за търсачите на нови аудио лампови проекти , като моя милост

[Fisher]

ей на таз схема , ако заменя ЕЛ34-ката с 6П3С дали няма да постигна звук и мощност достойна за претенциозното ми ухо?

[Pichaga933]

Няколко интерсни неща излязоха по темата

PP изходни трафове за такваз лампа
http://olx.bg/izhoden-transformator-6s19p-6n13s-i45124733

тоз коментар от бг аудио форума по PP  приложението и.

rutcho
rutcho не е на линия
rutcho's Avatar

Членува от
    Jan 2007
Адрес
    София
Възраст
    48
Мнения
    1,003

    Ако това ти е първи проект, не те съветвам да се захващаш точно с 6Н13C/6Н5C. Лампата има малко усилване по напрежение и иска сериозна амплитуда на изхода на драйверното стъпало.
    Аз имам много сполучлив проект с 10W PP с ECC81/6SN7(6H8С)/6Н13C, който се роди като резултат от един дълъг спор с Sheldon Stokes и мога да ти дам схемата, но според мен много по-лесно същата че и по-голяма мощност можеш да получиш с PP UL ECC83/2X6П14П(EL84). За втория проект освен това лесно се намират изходни трансформатори.

и ест , прилагам и SE схемка за бързо прослушване на буркана

[Fisher]

Пичага933 благодаря, че се отзова с коментар , този РУЧО, чета в другия форум бил някакъв аудио гуру ... дали няма да даде схемата да я погледнем :
"Аз имам много сполучлив проект с 10W PP с ECC81/6SN7(6H8С)/6Н13C, който се роди като резултат от един дълъг спор с Sheldon Stokes и мога да ти дам схемата"

[vangelis]

Преди време и аз и извивах ръчичките на това ламбе! 6Н13С е много корав и линеен триод, силнотоков стабилизатор.При моята версия работеше на 180 волта и 130 ма ток за двата анода в РР!Наистина, свири много изразително и доста "кръгло" както си коментираме на нашенски.Единствено не ми допадна ха големите разлики между двата триода и нуждата от доста различни преднапрежения за изравняване на токовете! Лично аз подбирах от 20 тина лампи 4 с близки,поносими разлики.Изх.траф- накратко-4 Ком на 4 ом  10см2 първична  2х1200н/0,23,-4 секции по 600 нав., и вторична 86 нав.3 секции  по 28 нав.последователно!!Проверено резултатите няма да ви разочароват! По тази схема с някои леки корекции!
