ТЕС 9 / високо напрежение на изхода (няма регулация)

[vladimirstanoev]

Колеги, при първото измерване намерих нещо изключително притеснително
това е последното нещо което искам да потвърдя спрямо този токоизправител защото проблема е доста очевиден.

Няма никакъв проблем или нещо притеснително и най-важното не трябва да се паникьосваш и да се предаваш!

Искам само да потвърдя дали меря правилно и ако не, откъде трябва да се мери?

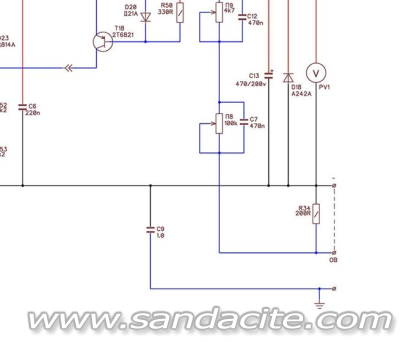

Със сигурност не мериш правилно, защото масата на уреда е развързана от схемата (през С9/1µF) и затова през него не може да измериш нищо.
За маса на уреда може да използваш минуса на изхода, но първо трябва да провериш дали са ОК двете захранвания.

Този ценер метра го мери да 5В. Сменям го утре.

Не разбрах докара ли 8-те волта от първото захранване, демек 8-те волта върху ценера D17?
Или реши да мериш на посоки по другото захранване:

Буквално меря тези напрежения към Д1 Р2 и Д2 и все почва от 30 и пада обратно на 0, аз съм сложил уреда на масата.

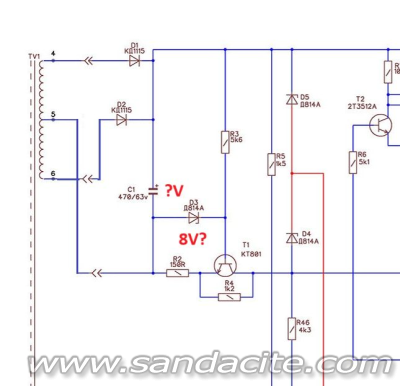

На другото захранване първо трябва да измериш колко волта е напрежението върху С1 и колко върху D3?

Коригирах грешката на цветната схема, защото ми харесва повече от оригиналната.
Може да гледаш по оригиналната, но и на нея не са дадени напреженията, които трябва да измериш за да откриеш повредата.

[shyyyy]

Утре като се прибера от работата ми ще видя всичко, няма да се откажа от уреда, просто искам да спестя флуденето

[shyyyy]

На кондензатора С1 имаме 46.8В а на Д3 7.7В

[vladimirstanoev]

Сега закачи черния кабел на мултицета на + на изхода на ТЕС-а.
А с червения кабел измери колко волта е напрежението в средната точка между двата ценера, колко е върху D5 и колко върху D4?
Не разбрах докара ли вече 8-те волта от първото захранване върху D17?

[shyyyy]

На Д3 имаме 8В. За да не се объркваме в бъдещето на тази нова схема Д4 И Д5 са разменени по наименование на платката, тоест Д5 е Д4 и обратното важи за Д4. На Д4 катода имам 4.6В, на КД1115 катода имам 4.6В, Между Д4 и Д5 имаме 0 а на катода Д5 имаме -12.58В и забелязах, че КТ801 грее, не много ама пак топли.

[vladimirstanoev]

Размених местата на двата ценера, за да не става объркване.
Накрая ще кача цялата схема с всички измерени напрежения и корекции.
Последното измерване показва, че освен Д17 трябва да смениш и Д5.
След като смениш двата ценера, тогава ще продължим с ремонта.


[vladimirstanoev]

Хлапето ми донесе уреда и вече е готов.
На първата снимка се вижда как бяха сложени Т12 и Т13 след тяхната смяна, за което му издърпах ушите.
При такъв монтаж (освен охлаждането) колекторите са във въздуха и на практика транзисторите все едно ги няма.
На втората снимка са дефектите елементи, които смених.
Две три скъсани писти и един обърнат ценер бяха най-малкия проблем.
Най-много време загубих с 2-3 жици, които бяха разпоени и запоени на друго място.
Потенциометрите от П1 до П5 също бяха въртени, вероятно от предишния собственик.
След настройката напрежението започна да се регулира плавно от 0 до 100 волта.
Промених и защитата на тока за да изключва при 500, вместо при 250mA.
По този начин тока вече може да се регулира плавно и без проблеми от 0 до 500mA.
Качвам последната редакция на схемата с напреженията, които не зависят от положението на врътките.
Кондензаторите С2/С3 са сложени 2х500, а не 2х4700µF, както са означени в оригиналната схема.
Напреженията с + и - са измерени спрямо плюса на изхода на ТЕС-а.

[shyyyy]

Благодаря много на Владимир за помощта. Иначе нямаше да се справя сам.
