УКВ ПУТ-02

[rolling_heads]

Здравейте,

Опитвам се да пренастроя този УКВ тунер на 87,5-108 MHz.

Тези блокове се поставят в:
Рапсодия стерео,
Албена,
Мелодия 15Т,
Мелодия 20,
Мелодия 20 стерео,
Мелодия 22,
Перла,
Рила,
Универсал РУ-0.

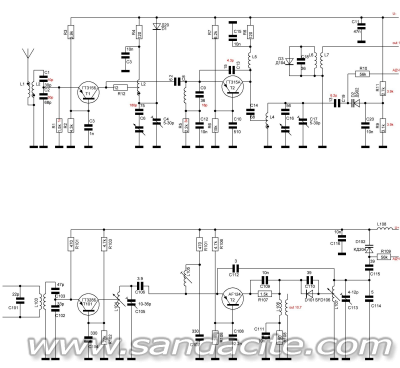

Това е схемата.
За удобство над нея съм поставил схемата на УКВ от Selena B211, с който принционо много приличат.



Преди време успях да постигна някъкви реултати с вдигането на чесотата на хетеродина, но със спрягането не се справих.

За сега съм премахнал С114 и С101.
На мястото на С114 съм поставил 1,5-4p
На мястото на С105 съм поставил   4-7p
На мястото на С1103 съм поставил   10p.
Сменил съм сърцевините от 4мм алуминий на 5,9мм месинг
Смених и транзистоите с ГТ315А и ГТ315Б от Selena B211,защото с неговите не вдига честота

с тези стойности, не упявам да постигна спрягане.

Чудя се дали няма някой от гореизбрените приемници, който да е правен за износ и да му има схемата.
И дали е взможно схемното решение да е копиано от зпадно радио.

[rolling_heads]

Колеги, наистина имам нуда от помощ. Не се спряга и това е.

Сложил съм тример кондензатори както следва:
С113 3-8p
C112 1.6-4p
C106 3-8p
C105 6-30p

С L107 и С113 3-8p си вкарвам хетеродина в 87,5-108
С L104 и C105 6-30p се опитвам да спрягам.

За сега съм елиминирал входния кръг L103 C102 C103.
Сложил съм антената направо на базата на Т101

Когато доближа масимума все едно приемника се самовъжбужда.
Честотомера спира да отчита.
Даже се чува акустично почукване по УКВ модула.

Като намалям C106 нивото на сигнала намаля, но това е очаквано.

На C112 1.6-4p каква е ролята. Обратна връзка ли е? Как влияе на приемника?
При селените с този кондензатор мога да влияя на широчината на обхвата.

Вече не знам какво да въртя, и осцилоскоп за високи честоти нямам.

И май съм объркал разделите. Струва ми се, че темата трябва да е в ремонт схеми документация.

Слагам коригирана схема на модула

[lz2xl]

Втория транзистор е самоосцилиращ смесител,обратната връзка на осцилатора.

[rolling_heads]

обратната връзка на осцилатора

Как влияе срийността му на работата на приемника

[lz2xl]

При много ниска стойност генерацията може да спре.
