Платка ФМ за VEF

[styrshel]

Кънчо, може ли да кажеш, колко е напрежението на 2-ро краче на чипа?

[rolling_heads]

Мога, но сега нямам плтка с делител.
Платките които имам са по схемата в първия пост.

[styrshel]

Мога, но сега нямам плтка с делител.
Платките които имам са по схемата в първия пост.

Схемата не е важна, това е вътрешно опорно напрежение. Измери го ако ти е възможно.

[didov]

Готово
Направо го махам.
Това защо да го правя?

От информацията на китайците, трябва да има ограничителен резистор на изхода за 16 рin. Постави един резистор 100 ома.
На въпроса за изместването на цялата конфигурация. Китайците са написали;
Place the Si4825 as close as possible to the antenna jack and maintain FM following connections. Antenna track at a distance of Si4825 leads on quartz 5 mm.
Като цяло се доближава чипа близко до клемата за антената, но същевременно не трябва пътечката за антената да бъде близо до изводите където е кварца. Тоест, до изводи 12 - 13.
При мен напреженията са;
87,5MHz - 0.074V
108MHZ - 1,2V
Има едни вефове 206, променливия кондензатор е от новото производство. По габарит е двойно по малък и е с капак на пластините. Монтиран е в единия край на стойката за въздушния кондендатор на вефа. При него напреженията за малко по различни. Като цяло зависи от капацитета на кондензатора.

[didov]

За тези вефове писах преди, от снимката.

[didov]

Схемата не е важна, това е вътрешно опорно напрежение. Измери го ако ти е възможно.

Има два производителя на тези чипове. Единия е SKYWORKS, другия е SILICON LABORATORIES. По дейташиита на двата производителя има малка разлика в параметрите. Но на този пин няма опорно напрежение. Води се вход.

[rolling_heads]

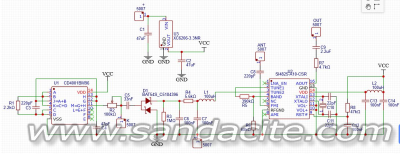

Корекцията на платката е направена

[didov]

Корекцията на платката е направена

По платката, 1 pin на U2 трябва да е свободен. Добави резистор на 16 рin - 100 ома, преди С9.

[GRIDLIC]

Някой ако продава готова платка да ми пише на лични.

[rolling_heads]

Днес направих няколко експеримента.

Експериментите са правени с платка по схемата от първия пост


Първо започнах да измервам управляващото напрежение към 3то краче на SI4825-A10.
От включването до след 5 мин напрежението се изменя с 0,018V, което е достатъчно да се измести станцията.
Това го направих с цел да разбера от кое звено идва проблема с местеното на станцията.

После, по съвет на didov, промених R4 във веригата за ресет от 100k на 47k.
Според didov на 9то краче трябва да има 3V. И със 100k и с 47k напрежението е колкото захранващото 3,33V.
Тук освен да се промени времето за зареждане на С9, друго няма да се промени.

Накрая добавих делител 390kom 68kom към 4то краче. Тук се надявах при търсене на станциите, да няма паралелни по тихи места за хващане на основната станция.(дано някой разбере какво съм написал  ).
Тук също нямаше промяна в работата.

Довечера ще се насоча към генератора. Да видим там дали ще има успех.

Според мен усложняването на схемата, няма да доведе до подобрение което би се чуло.

[shri]

Температурният дрейф няма как да се избегне. Всичко се крепи на един часовников кварц който има някаква точност. Това със затихванията, не забравяйте че звука в излъчвания сугнал днешно време е най малката част от сигнала във койо са наблъскани всякакви реклами и имена дигитална информация която не чуваш но ти смущава приемника.

[rolling_heads]

Всичко се крепи на един часовников кварц който има някаква точност

Кварца няма общо със генератора на напрежение.

[sacho5]

Тъй  като тук се работи с много малко управляващо напрежение дори минимално колебание води до изместване на настройката.Това е капризното в тези схемни решения.Според мен за да се разбере дали това произтича от генератора може за проба да се подаде напрежение от външен източник вместо от 4001 .Чипа  SI4825-A10 работи на практика с някакво леко накъсване и се получават 2 или 3 максимума на настройка което е кофти в случая .

[rolling_heads]

Oт направен тест с нагряване с поялника установих, че най много изместване има като нагрея R3.
Намерих резистори с 25ppm. Нещата се подобриха, но не достатъчно.
От тук смятам да сложоа по голям резистор с по малко ppm.

Смятам да направя и изследване с инфрачервен термомртър, но не знам дали ще хване такива малки промени в телпературата.

[didov]

От схемата точно този участък работи така. Единия диод, от двойния или по точно катода, който е свързан към C6 и R3 е конвенционален детектор, който предава напрежение в една посока и предотвратява разреждането на кондензатора C6. Резисторът R3 служи за разреждане на кондензатор С6 и отговаря за времето за разреждане на С6. Подбира се така, че настройката да е удобна, без забавяне, от движението на стрелката на скалата. Може да увеличиш резистора до 2.5 MΩ, но трябва да се намали и C6.
