Неактивен navi

  • Квантов електрон
  • ***
  • Публикации: 368
Средата на 20-те години радиото се развива с изключително бързи темпове. Детектора бива изместен от ламповите приемници.

RЕ1

Производител: Sachsenwerk (ESWE)

Модел: RE1.

Година: 1924 -1928

Принцип: Линеен със сменяващи се входни кръгове за различните вълнови обхвати.
Захранване: Батериен.
Вълнови обхвати: няколко СВ и ДВ / 1924 все още няма международно наименование                                   и разделяне на обхватитe
Материал: Дърво
Размери: 20/15/10 см.

Особености:
Радиоприемника е еднолампов линеен с обратна връзка. Използуваната лампа e RE79, RE89 или Ultra.

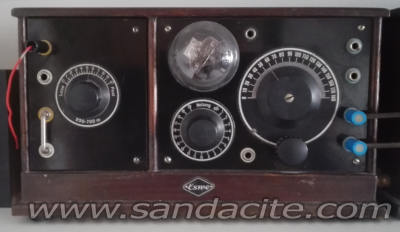

176339-0
Предназначен е за слушане със слушалки или включване в крайно стъпало.

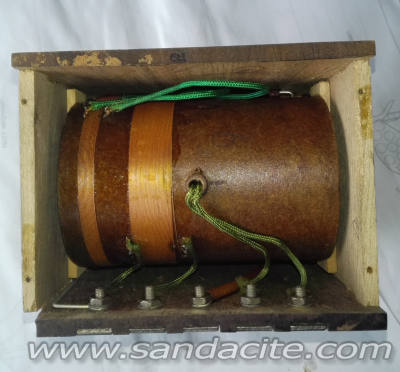

В самата кутия е предвидено място за сменяемите входящи кръгове, които представляват един вариометър. Наричат се WK1

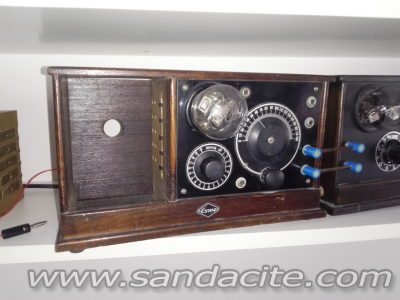

176341-1
176343-2
Захранването е батерийно.
Моя екземпляр е от 1925 или 1926 година, защото моделите от 1924 г. са били изцяло дървени, а от 1925 фронта се заменя с ебонит.

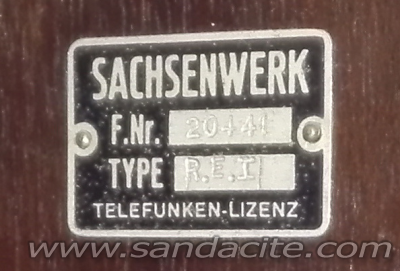

176345-3

През 1926 г. започва производството на триламповия усилвател WV3 който позволява използуването на високоговорител.

WV3

WF3 е НЧ усилвател с лампите RЕ054, RЕ054 (предусилвателни) и RЕ154 или RE124 (крайна). Регулирането на силата на звука се извършва с потенциометъра на отоплението.
176347-4

D-Zug
176349-5
Производител: Sachsenwerk (ESWE)

Модел: D-Zug.

Година: 1926 - 1928.

Принцип:    Комбинация от компоненти
RE 1 – еднолампов линеен с RE89 и сменяеми входящи кръгове.
WV3 – усилвател с 3 лампи / RE054, RE054, RE154 (124).


Захранване: Батериен.

Вълнови обхвати: СВ и ДВ

Материал: Дърво

Размери: 62/15/10 см.

Особености: Zug означава на немски и Влак. Продавал се е като комбинация от компоненти. Например Сменяеми входни кръгове за различните честоти + Еднолампов линеен приемник (RE1) + Трилампов краен усилвател (WV3) + Високоомен високоговорител.
В Тук предаствения модел са оригинални монтирания входен кръг с еднолаповия линеен приемник. Поради липса на оригинални лампи са монтирани по-късните батрийни лампи KC1 + KC1, KC1, KL1.

D-Zug са произвеждали също Telefunken, Lorenz, Siemens, и AEG но с различни схеми.

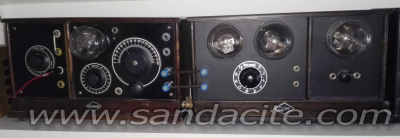

176351-6

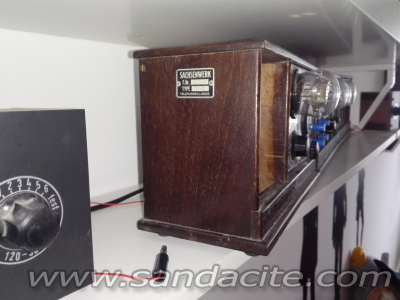

176353-7

176355-8










Приятелски Поздрав!
Иван

Неактивен Лъчо Минков

  • Адронен колайдер
  • *****
  • Публикации: 1129
  • Населено място: София
Re: Радиоприемници 1923 - 1929 г. ESWE RE1, WV3, D-Zug
« Отговор #1 -: 15 Март, 2024, 23:13:05 »
  Много интересна тема, до сега никой не беше писал за тези сандъци! :good: Надявам се да има развитие.

Неактивен dragan

  • Адронен колайдер
  • *****
  • Публикации: 1214
  • Населено място: Пловдив
Re: Радиоприемници 1923 - 1929 г. ESWE RE1, WV3, D-Zug
« Отговор #2 -: 16 Март, 2024, 20:41:28 »
Поздрававления за колекцията радиоприемници на NAVI

Неактивен navi

  • Квантов електрон
  • ***
  • Публикации: 368
Re: Радиоприемници 1923 - 1929 г. ESWE RE1, WV3, D-Zug
« Отговор #3 -: 18 Март, 2024, 14:58:51 »
Благодаря,
за всеки случай при интерес и схемите.
176458-0
176460-1
Приятелски Поздрав!
Иван

Неактивен Валери

  • Модератор
  • Адронен колайдер
  • *****
  • Публикации: 3929
Re: Радиоприемници 1923 - 1929 г. ESWE RE1, WV3, D-Zug
« Отговор #4 -: 18 Март, 2024, 15:06:21 »
Много са хубави. Мисля, че и цената им е висока, все пак това са приемници от 20-те години.
 :good:
