Автор Тема: Пренастройка на УКВ Мелодия 10  (Прочетена 1574 пъти)

0 Потреб. и 1 Гост преглежда(т) тази тема.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Пренастройка на УКВ Мелодия 10
« -: 15 Октомври, 2023, 17:56:42 »
Пренастройка на УКВ блокове на радиоприемници на базата на шаси Мелодия 10 от 64-74MHz на 87.5-108MHz

Пренастройка на УКВ блокове на радиоприемници на базата на шаси Мелодия 10 от 64-74MHz на 87.5-108MHz.
Радиоприемниците които са с такова шаси са:
Симфония Будапеща, Симфония10, Симфония10 Стерео, Хармония 20, Хармония 21, Хармония 69, Хармония 103, Хармония 102, Янтра, Акорд 10, Акорд 101, Акорд 102, Акорд 102'71, Акорд 103, Акорд 104, Лира 10, Лира 68, Мелодия 3 Pécs, Мелодия10, Мелодия11, Мелодия 106, Мелодия14 – стерео, MARTIC 14 STEREO, Мелодия14, ФЕСТИВАЛ 68, Мелодия 15, Мелодия 15R, Мелодия16

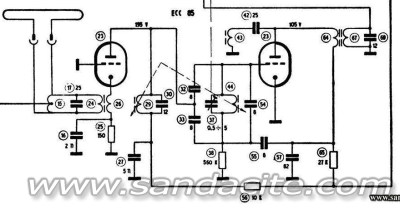

171794-0
171796-1
1.   Премахват се С17, С54 и С30
2.   С32 и С33 се заменят с 5,6pF
3.   От L43 се развива една намотка от към резбите на вариометрите
4.   Сърцевините на вариометрите се заменят с Алуминиеви тръбички с външен диаметър 7мм и вътрешен 4мм (7х1,5). За хетеродина L44 е с дължина 20мм за входния кръг L29 e 25мм.
5.   Настройка на хетеродина.
5.1.   За свиване на обхвата, долния край се настройва от сърцевината на L44 горния от С34
5.2.   За разширяване на обхвата долния край се настройва от С34, горния с L44
6.   Настройка на МЧ. L64 L67 се настройват на максимално отрицателно напрежение в АРУ. Налага се скъсяване на феритите. Аз ги чупя с резачките.
7.   Спрягане. Входния кръг L29 настройвам на максимално отрицателно напрежение в АРУ на 95,5 MHz
Забележка:
Настройките в блока се правят след настройка на МЧ и детектора в останалата част на приемника.

Неактивен Валери

  • Модератор
  • Адронен колайдер
  • *****
  • Публикации: 3928
Re: Пренастройка на УКВ Мелодия 10
« Отговор #1 -: 15 Октомври, 2023, 19:04:33 »
 :bravo:

Неактивен ONZI

  • Адронен колайдер
  • *****
  • Публикации: 1039
  • Населено място: Севлиево
  • Митко Матев 0886739549
Re: Пренастройка на УКВ Мелодия 10
« Отговор #2 -: 15 Октомври, 2023, 19:22:03 »
Аз пренастроих един Акорд 102 по метода на Стършела,стана много добре .
На другият нещо не се получи като на първият явно монтажните капацитети на плтката оказват влияние може и гетинакса да е калпав.Може би ще направя от стъклотекстолит нова.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #3 -: 15 Октомври, 2023, 19:49:54 »
Пренастроил съм поне 20 бр по методиката по горе и всички са станали без проблем.Освен това се спряхат отлично. Нивото на АРУ варира от -5 до  -10V
Пренастройвал съм от най старите платки до най новите.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #4 -: 15 Октомври, 2023, 19:50:32 »
Иска ми се тази тема да стане важна

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #5 -: 15 Октомври, 2023, 19:51:38 »
Цитат
по метода на Стършела
Какъв беше неговия метод. Не е ли същия.

Неактивен малкия

  • Квантов електрон
  • ***
  • Публикации: 122
Re: Пренастройка на УКВ Мелодия 10
« Отговор #6 -: 15 Октомври, 2023, 20:17:32 »
Иска ми се тази тема да стане важна

Подкрепям.  :bravo: Благодаря за статията, Кънчо.  :good:
“Страна безъ собствена индустрия е колония” - Сава Алтимирски "Бралтъ"

Неактивен ONZI

  • Адронен колайдер
  • *****
  • Публикации: 1039
  • Населено място: Севлиево
  • Митко Матев 0886739549
Re: Пренастройка на УКВ Мелодия 10
« Отговор #7 -: 15 Октомври, 2023, 20:37:00 »
Какъв беше неговия метод. Не е ли същия.

Маха кондензатор номер 27 5нф. и разпробива отворите на вариометъра и сменя ядрата с по дебели и по дълги.
В момента не се сещам за размерите но мога да видя зписките си.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #8 -: 15 Октомври, 2023, 20:52:01 »
Значи метода е същия.
Ф7мм ядра се движат почти без проблеми. Много рядко се налага да разстъргвам

Неактивен ONZI

  • Адронен колайдер
  • *****
  • Публикации: 1039
  • Населено място: Севлиево
  • Митко Матев 0886739549
Re: Пренастройка на УКВ Мелодия 10
« Отговор #9 -: 15 Октомври, 2023, 21:44:52 »
Намерих го

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #10 -: 15 Октомври, 2023, 22:18:40 »
Да това е. От почерпих опит за да усвоя пренастройката.

Неактивен Yassen

  • Квантов електрон
  • ***
  • Публикации: 331
  • Населено място: София
Re: Пренастройка на УКВ Мелодия 10
« Отговор #11 -: 15 Октомври, 2023, 22:39:46 »
И аз по метода на Иван (Стършела) пренастроих един Акорд. Стана отлично!  :drinks:
Бъдещето принадлежи на онези, които вярват в красотата на мечтите си.

Неактивен ONZI

  • Адронен колайдер
  • *****
  • Публикации: 1039
  • Населено място: Севлиево
  • Митко Матев 0886739549
Re: Пренастройка на УКВ Мелодия 10
« Отговор #12 -: 15 Октомври, 2023, 22:49:18 »
Пробвл ли е някой с укв блока на орфей,при мен са все не успехи.

Неактивен GRIDLIC

  • Квантов генератор
  • ****
  • Публикации: 801
  • Населено място: София
Re: Пренастройка на УКВ Мелодия 10
« Отговор #13 -: 16 Октомври, 2023, 01:22:08 »
Тоя УКВ блок се оказа много сложен за разглобяване. При първия случай ползвах метода на Ориго, настройка само с квечовете без да го разглобявам. Обхвата сега е 87.5-101Mxz. Но при много лоша чувствителност! При втората УКВ приставка (вече го разглобих) намалих стойността на кондензаторите за балансиране на осцилаторното напрежение на 6pf. Сега си правя лампов Грид-Дип-Мер за да видя къде избяга честотата на хетеродина. Иначе по огледален канал работят безпроблемно.
« Последна редакция: 16 Октомври, 2023, 01:27:49 от GRIDLIC »
Енергията на кванта е равна на вибрацията по константата на Планк.

Неактивен rolling_heads

  • Адронен колайдер
  • *****
  • Публикации: 1948
  • Населено място: Пловдив
Re: Пренастройка на УКВ Мелодия 10
« Отговор #14 -: 16 Октомври, 2023, 08:26:51 »
Цитат
Пробвл ли е някой с укв блока на орфей,при мен са все не успехи.
Мъчил съм се, но не ми се полуава. Най вроятно и там трябва да се сменят сърцевини с по големи.
Помня, че някой го беше правил, кото сменя пласмасовите тела с навит весник напоен със смола.
