yaesu vr-5000 Display смяна.

[shri]

Здравейте пускам темата тук за това доста старо вече радио. Тук защото въпроса е повече софтуерен според мен. И така както е известно йезу не потдържат повече този дисплей а почти всички радиа от този модел страдат от този проблем. Ремонт на дисплея е невъзможен понеже лентовия кабел който е залепен механично е много специфичен и не се произвежда. На всичкото от горе на него е залепен драйверния чип управляващ пикселите.
В нета има публикувани две видеа с решение от един и същи японец но, !!!! не става ясно какво точно прави. Използва универсални едночипови модули с дисплей. Изработва някаква преходна платка между йезуто и модула и там точно ми са всички въпросителни. Не съм много добър в цифровите работи. Но логично ми се появяват следните въпроси. Чипа на йезу който е само с цифри обозначен и се казва 6473337F16V захранва дисплея.

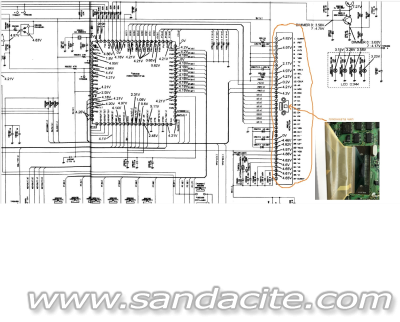

 По схемата е на 5 волта и най вероятно и шините му са 5 волтови, а съвременните чипове работят на 3,3 волта и 1,8 волта шини. Най вероятно това е и задачата на тази платка. После, добре аз ще подам сигналите на борда от йезуто но кой ще каже на този борд в какъв формат е информацията - какъв протокол. Ето в този ред са ми мислите но не съм сигурен дали съм прав. Ето двете видеа.

/>Какво разбрах от това видео. Използва се борд с по-голям дисплей, затова се купува по малък дисплей и се слага чип който да го управлява. Но нещо не се вързва. Първо показва един борд после решението с друг борд и по средата платката.

/>Тука пък кабелите са свързани през интерфейса за ардуино което ме навежда на липсващата софтуерна бръмка за синхронизиране на работата на модула с йезуто.
Ще се радвам да чуя мнения по въпроса как става.
https://www.ebay.com/itm/404251880177?hash=item5e1f4a2af1:g:KxAAAOSwPFNkP4jg&amdata=enc%3AAQAIAAAA4BTd7Rqv33%2ByzXupLTBaKkWt1rWnpR7EAgUVCBZRn2UD%2B75zoe61QCcieekAao7i07ShkBF4zKyNcRUiSAuwIzx2aq6sxz3VPo4XercQ5eeBjDrtM8CpPFEvV8pf9eIbPHMpnoIXMJRSsUNfy81RIV4lZQCjySgQ8tZYSJkhDrVpTrMr0chQBlJL9AU9r2bDiTqx%2F%2F4a8yVMoY1ccn5YZcU75lmLkrzB6e7CLdbf76IFIBa7JVTehmdU2244sORZEmBbdrr%2FlGjAKKeful33qt1gFxDqcNK5XAnGOf39s8RB%7Ctkp%3ABk9SR5ymvefaYg
Предлаганото решение в ибей мисля е несериозно от гледна точка на това че, това е обикновен стар чернобял дисплей а предлаганият е нов IPS и не мисля че може директно да се запои с този нескопосно изрязан кабел. А и описанието му започва ако не си доволен първо ми се обади не пускай лош фидбек и дисплея работи с малки проблеми.....

[CVT]

В коментарите е дал линк към ZIP в Гугъл драйв: https://drive.google.com/file/d/14HgU81hoOUKOXffea_plLF7j8fssPJm2/view

Само схема в Ексел таблица не бях виждал до сега!

[shri]

Е много благодаря, ти изчерпа въпросите ми.    При мен това не се показа и при тегленето ми направи проблеми и забрани. Ха сега къде е свободата тука дето всички си мечтаят да дойдат или при вас...
А екселската схема ще я преживеем, в нещо друго ще си я начертая бял кахър както се казва.

[CVT]

Сложих го на моя сървър, можеш да си го дръпнеш там: https://www.wifi-tracker.net/my/VR5K_LCD_MOD.zip

[shri]



[shri]

Малко развитие по темата, купих си универсален борд STM32F746G-DISCO. Смятам с него да пробвам дали ще се получи. Имам нужда от помощ с програмирането. Никога не съм програмирал такива бордове и не съм на ясно как става. Свалих си от ST софтуера STM32CubeMX но не знам дали е правилния и как се програмира с него борда. Борда дойде програмиран с някакъв универсален софтуер на него с опции слушане на музика, гледане на филми, игри, аудиорекордер. Какво трябва да правя с този проект дето си го свалих от гугъл драйва, как да го заредя в борда. Ще се радвам ако някой с опит в опенсорс програмирането ми разясни.

[CVT]

1. Инсталирай STMCubeMX: https://www.st.com/en/development-tools/stm32cubemx.html
2. Следвай инструкциите в това клипче:

Не съм много запознат с тази архитектура, тъй като съм я използвал само веднъж преди 3 години и не знам дали това е най-лесния начин. Може би друг колега ще даде по-лесен начин за начинаещи.
