Късовълнов приемник от стари чаркове.

[navi]

Здравейте, колеги любители на ламповата техника.
При последното разчистване ми се досвидя да изхвърля тая платка - все някога ще сваля нещо от нея.

Не ми се разпояваха фасунгите - текстолитовите фасунги не са цвете. Електролита сигурно и той е заминал.
От нямане какво да се прави реших да проверя резонанса на МЧ Филтрите и бях приятно изненадан и двата бяха запазили резонансната си честота от 473 кХц.
Поразгледах внимателно платката - наличност на МЧ и крайно стъпало за  U - лампи от 80 серия. Липсват (ествствено) лампите, Липсва входното, осцилатора и миксера, съответно липсва и мрежовото захранване и отоплението, добре, няма потенциометър, изходен трансформатор и кой - знае какво още. Ама вариантите са изхвърляне или нещоправене.
Реших да се опитам да спретна един КВ приемник. Защо КВ - ми защото там май вечерно време е най-пълно.
Като за начало свалих схемата на това, което е останало. Оказа се МЧ усилвател и демодулатор на UBF80 и крайно стъпало на UCL81. За щастие имах някъде изходен трансформатор за тази лампа.

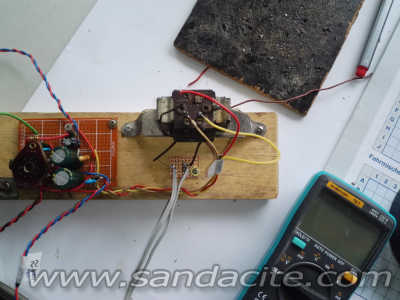

За всеки случай налепих НЧ стъпало както го бях свалил и проверих дали ще тръгне.

Имаше малко проблеми с режима но тръгна.

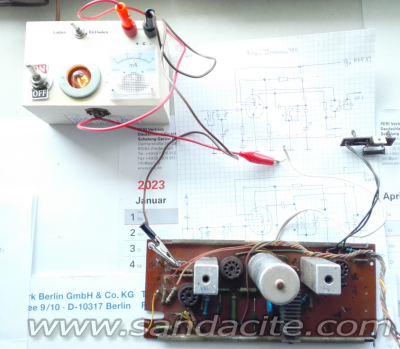

След това проверих електролитите на платката. Макар, че изглеждаше безнадеждно, се формира добре и нямаше нужда от смяна.

При това положение трябваше да се проверят и сменят частите върху платката и да се мисли за входните кръгове. Беше ясно, че трябва да е било схема с UCH81, макар че не беше останало нищо около фасунгата. Реших да градя на нея, вместо да търся някакви екзотични решения.
Продължава.

Хммм, нещо направих, не мога да вкарам първата снимка, ако може някой модератор да помогне.

[mano]

Интересно ще е да се види в работно състояние.

[navi]

Добър вечер, Мано,
Ми стана. Първо разбира се възстанових дефектните части по платката, след което добавих липсващите възли.

Ползувах двусекционен въздушен Кондензатор 507 пф, с включени постоянни по 500 пф последователно за намаляване на капацитета. Входмното и смесителното стъпало монтирах на отделна платка.
Отоплението се реши със сериен кондензатор от 1,5µF. Предпочитам го пред гасящо съпротивление - по икономично и не грее.
Сега можеше да се монтират лампите и да се подаде мрежово през разделителен трансформатор. Напреженията бяха вкарани в нормите. Извърши се настройка.
Радиото хваща на 19-49 m.


Само че настройката на станциите беше ужасно трудна. Наложи се да се монтира лупа, състояща се от паралелно свързани въздушен двусекционен  105пф и постоянен 47пф. Това реши проблемите.

Ето го и задължителното клипче

/>

[mano]

Много ми харесва, а с каква антена приемаш и по кое време ?

[navi]

Антената е 5 метра жица с тиксо на парапета на балкона. Приема през цялото време на деня, а вечер полудява.
Ето схемата - на ръка.


Разбира се, може да се направи с Е-лампи като се промени отоплението в паралелно, аз просто имах това наготово.

[Radio208]

Поздрави за интересната идея и реализация !

Моят късовълнов лампов тунер от стари части за сега е само на механичен монтаж
 с две лампи ЕСН81 по схема на 504, МЧФ от Стасфурт и променлив кондензатор от Мелодия.
Ще се опитам да му направя разляти обхвати на базата на бобинен блок от Селена,
но може променлив кондензатор за "лупа" да замести бобинния блок от Селена.

Ще бъда доволен, ако мога да постигна твоите резултати от клипа !
Приятно слушане с пожелание за нови подобни експерименти !






[dragan]

Поздравления за отличния резултат.

[Любо Божков]

...
Ще се опитам да му направя разляти обхвати на базата на бобинен блок от Селена,
но може променлив кондензатор за "лупа" да замести бобинния блок от Селена...

Интересна идея. Може за чесане на крастата да се преработи една "Селена" с радиолампи от миниатюрната серия. Но сигурно ще стане много нагъчкано, ако се вкара и УКВ обхвата.

[lz1tka]

NAVI - Добра работа по "съживяване"

Мисля че бях споменал за тази схемичка при ситуации без "станции на хоризонта"
Предавател за СВ на 1 мегахерц за къси разтояния. Иска заземяване за по-далечни разтояния.
Направих си го с независимо захранване на литиева батерия с вградено FM радио и mp3 плеер.
Излъчва на 1 мегахер,може и на 4 да работи след пренастройка на контура. Върши добра работа.
За предпочитане е кварц на 1,1-1,4 Mhz, на 1 често има излъчване вечерта.
Ползвах старо изхвърлено китайско радио за приемане на FM с mp3.
https://radio-ostrovok.jimdofree.com/%D1%80%D0%B0%D0%B4%D0%B8%D0%BE%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA%D0%B8/%D0%BF%D0%B5%D1%80%D0%B5%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA-%D1%81%D0%B2-%D0%B4%D0%B8%D0%B0%D0%BF%D0%B0%D0%B7%D0%BE%D0%BD%D0%B0/






[navi]

Здравей, lz1tka,
интересна за реализиране схема. Как е с хармоничните? Колко праща? Качеството какво е, дай малко повече информация.

Аз за СВ съм презадоволен, но се се каня да направя подобно модулаторче за дълги вълни, не ми попада подходящ резонатор обаче.

[origo]

Като идея разгледай този стайт:
http://techlib.com/electronics/amxmit.htm
От там са най-добрите схеми които съм правил. За предаване на дълги вълни си мисля, че най-лесно ще бъде да разделиш честотата от някой стандартен резонатор, и после с RC верига да загладиш импулсите преди да ги пуснеш към схемата. И излъчването на ДВ само с рамкова антена, разгледай дискусията тук достигаща до намотка с няколко навивки:
https://www.sandacite.com/forum/index.php?topic=8826.msg62406#msg62406
Успех!

[navi]

Предмет на друга тема
