Флопидискови устройства за компютри Правец 8Х

[Gabo]

За да не разводняваме други теми, предлагам тук да публикуваме информация за ЗУГМЗ, българско и чуждо производство.

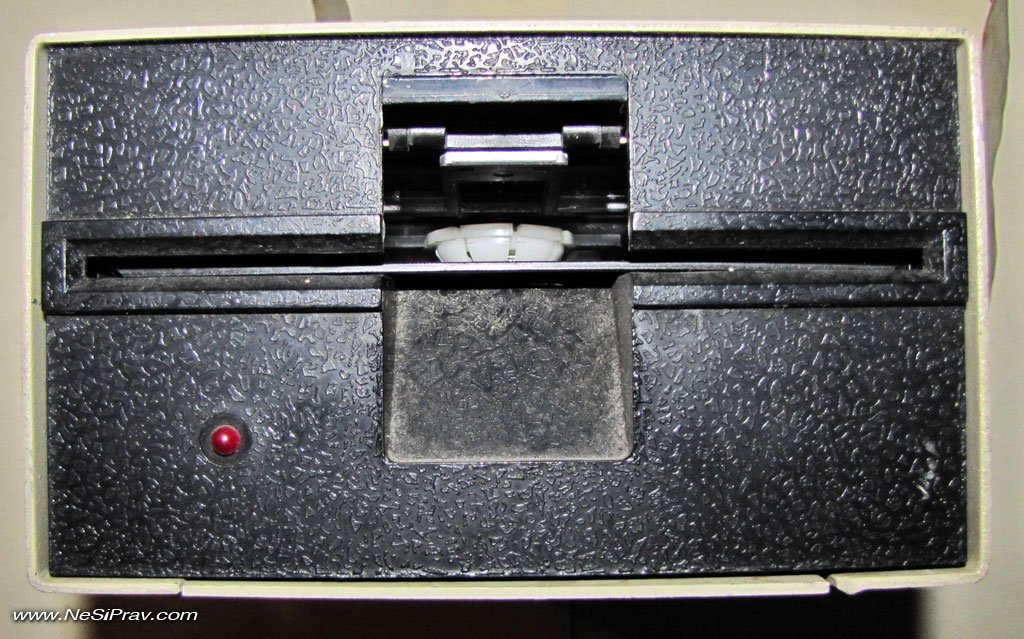

Отпред изглеждат обикновено така:


По времето, когато вилнееше Правец-82 се срещаха главно две разновидности на това устройство.

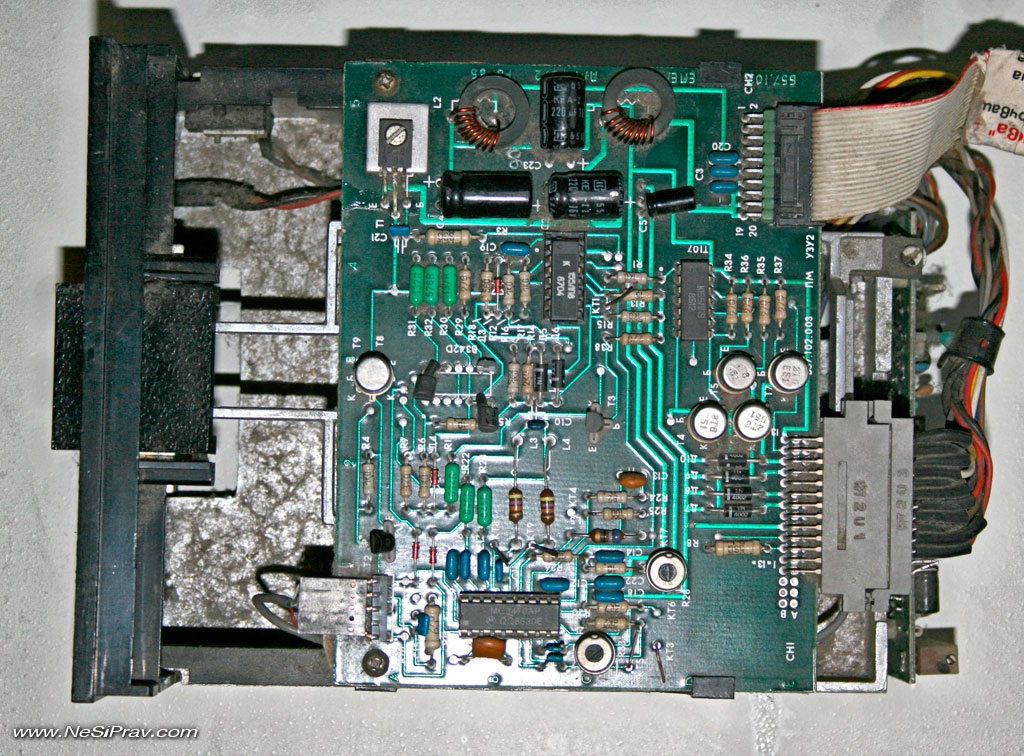

Едното се произвеждаше в "ПЗ Кочо Цветаров - гр.Пловдив и отвътре изглежда приблизително така /ако не се избърше от праха/

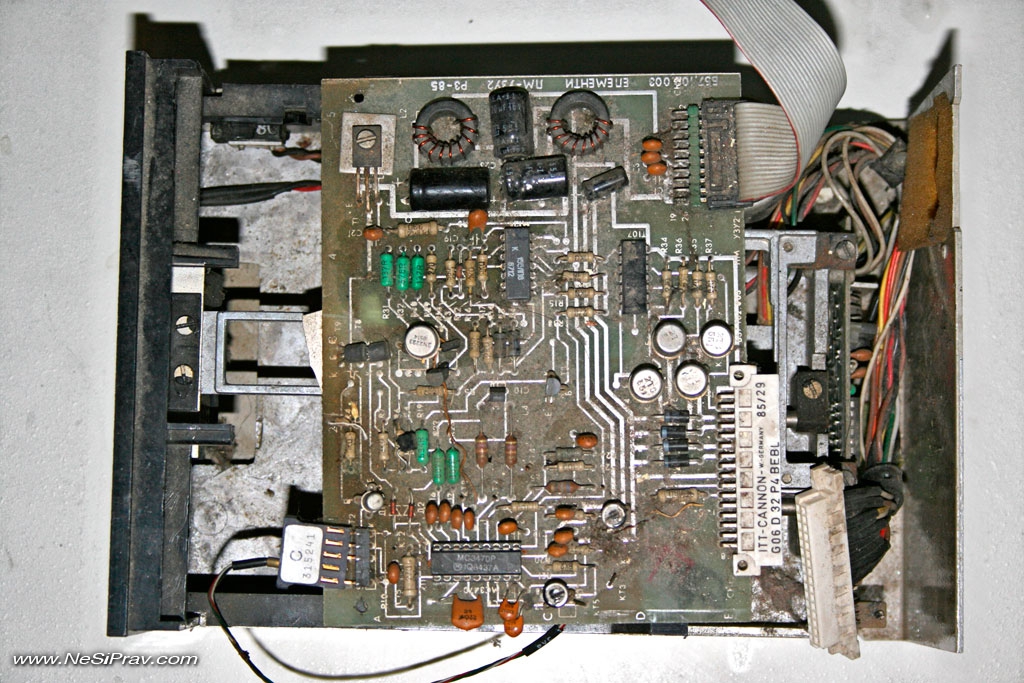

или така

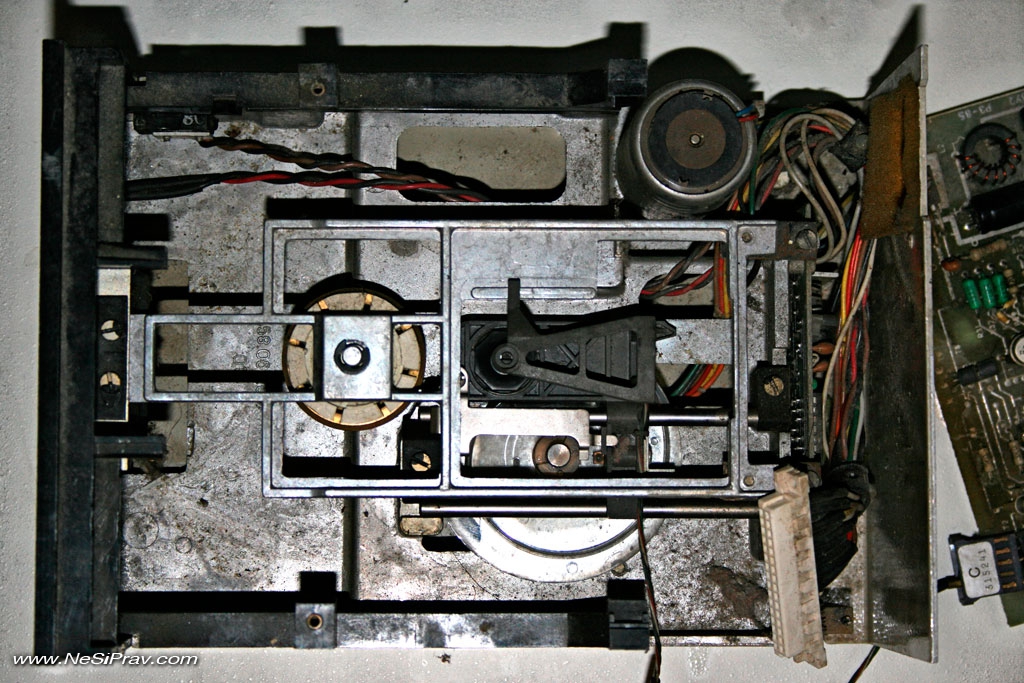

Ето го и без горната платка

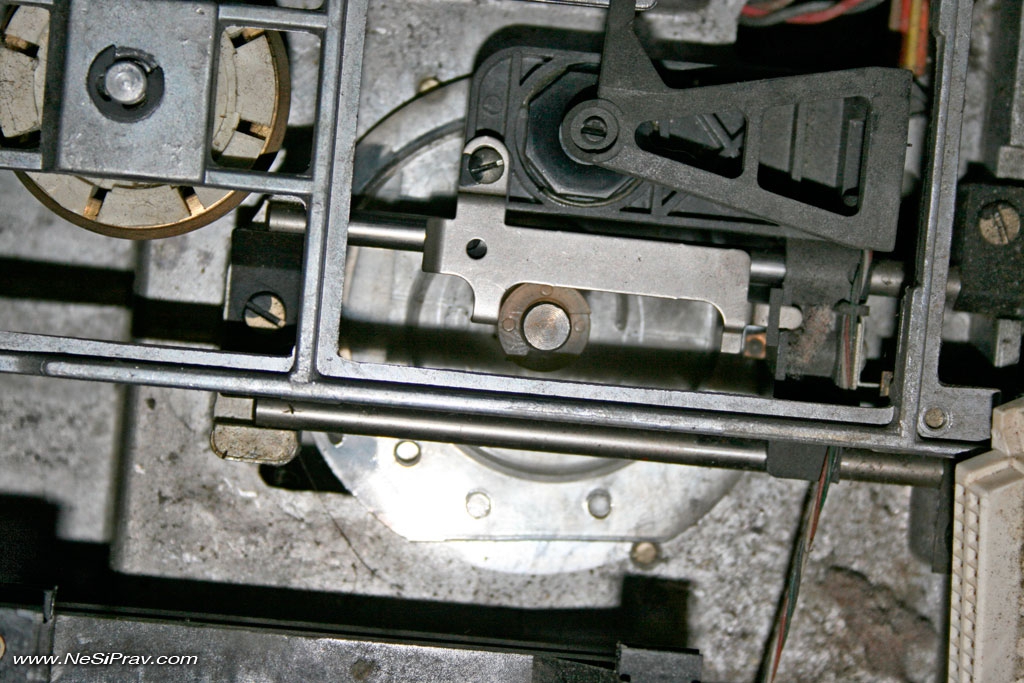

А ето и механизма за придвижване на главата от близо

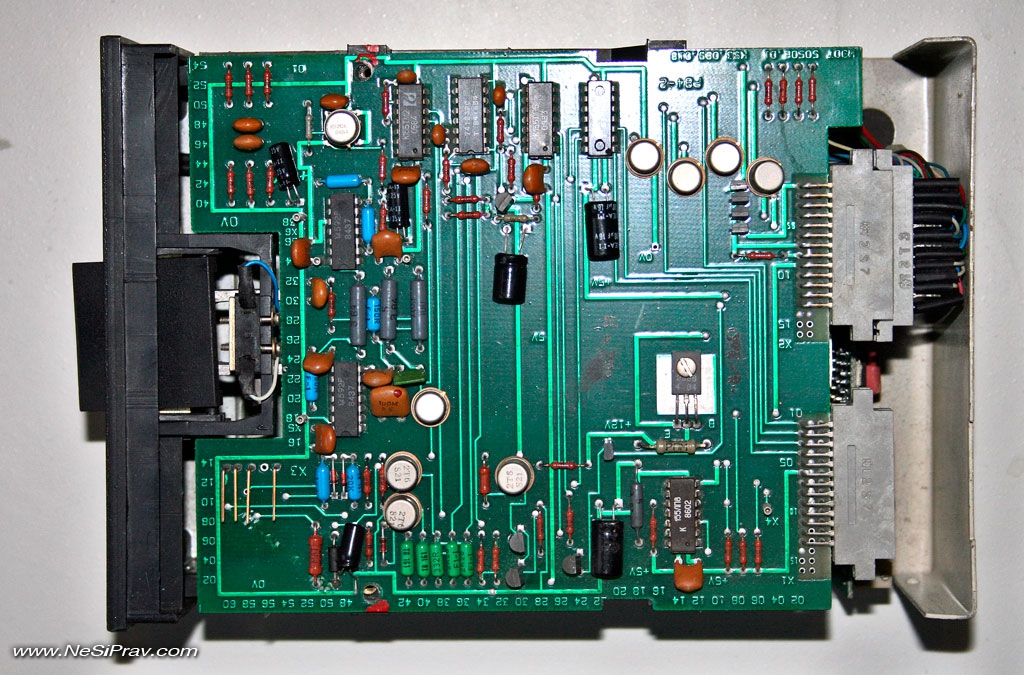

Другата често стрещана /и доста по-калпава според мен/ разновидност беше произведена в Чирпан и изглежда така:

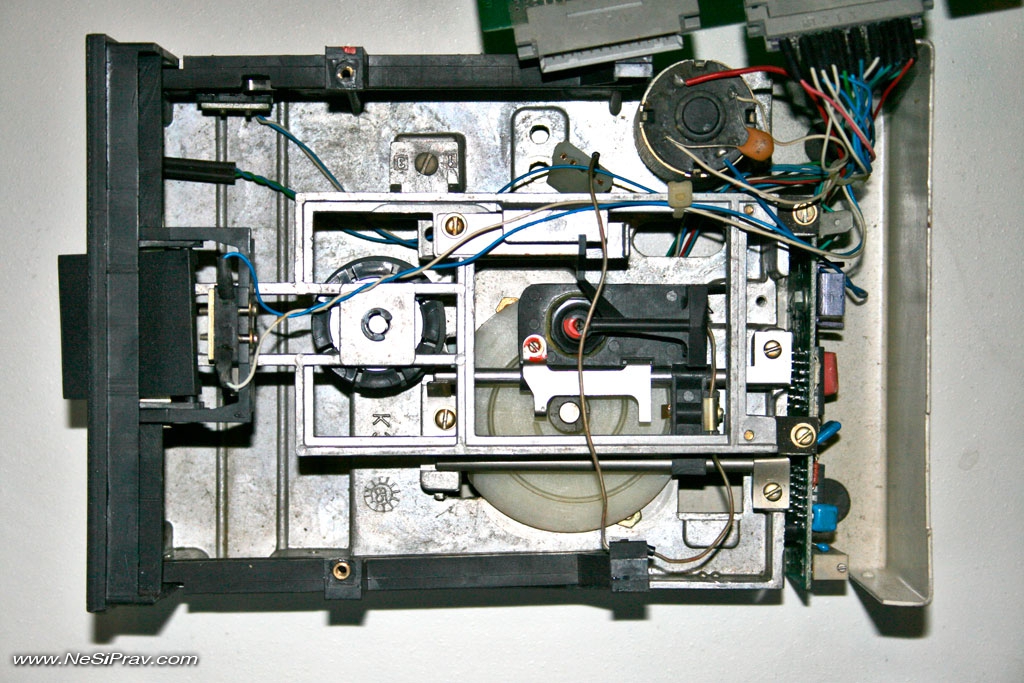

Ето го и механизма:

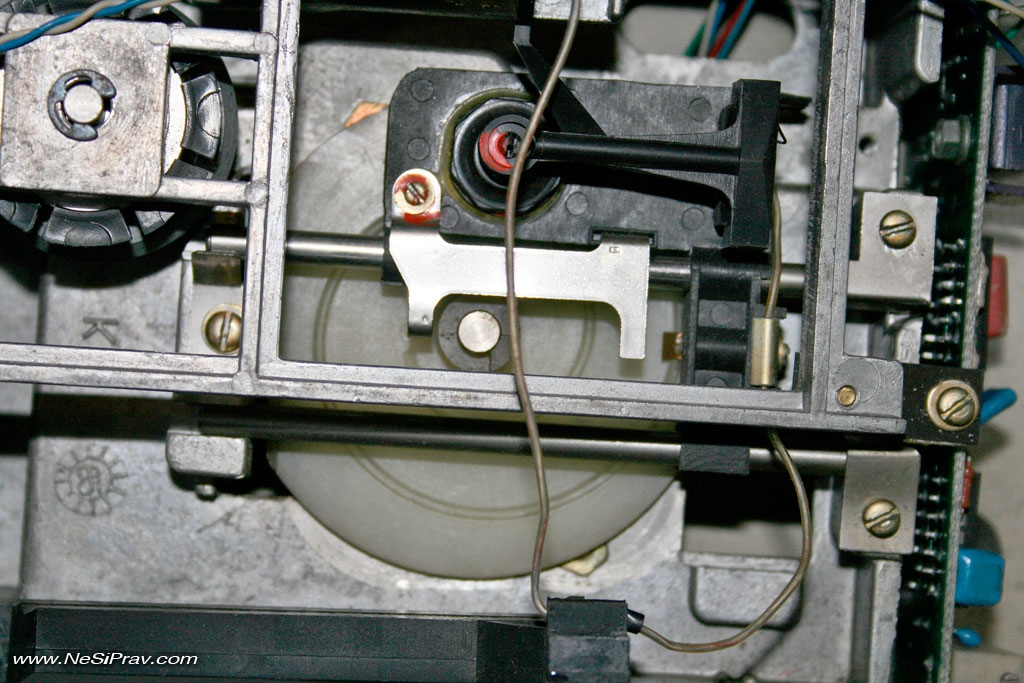

Както и главата отблизо:

[Георги Драмчев]

Много добра идея! Само да изровя ще пусна още поне 3 доста по-редки български разновидности. Те обаче са тънки. Освен това и са пословично "надеждни".

[Pichaga933]

Ок, мести и както си почнал да пускаш там снимки, можеш ли  да щракнеш една на чирпанското ,до оста, за да се види точно блокиращия палец за вътрешната( най близка до оста- крайна) позиция на "шпиндела"?

[Георги Драмчев]

Ама вие чирпанско ли борите? Утре дано се сетя да ти донеса едно за части. Аз през живота си само едно работещо съм виждал (в смисъл може да зареди дос )

[Pichaga933]

Чирпанско. да , счупен стопер на него за едната позиция. За утре ще навия болт, да не изскача топчето.

На моето всичките болтове с боя за развивани,  мъка... но за с/ка на тов аелектрониката я подкарахме.

Ако имаш със здрава механика...

[Pichaga933]

Е тоя проблем,  има - очтупен стопер вижда се, може л иснимка на здрав такъв детайл ?

http://www.sandacite.com/forum/index.php?action=dlattach;topic=1537.0;attach=2629;image

[Георги Драмчев]

На това, което имам май механиката си му е супер. Твое е. Доколкото си спомням само един пин му зе е разпоил от гениално реализираната връзка на лентовия кабел. Ама ме мързи да поя боклуци Но може и да греша де, няколко разкулачих. Да съм знаек, че сте ентусиасти щях да ви ги запазя. И сега се сещам - имам оригинална документация за чирпанските. Оцапахме темата за 8А с тези флопита...

[regreed]

Блях! А някой да е виждал ЗУГМД за 8 инчови дискети?!
В нас се мотаеха няколко ама устройството не съм го виждал на живо...

[lz2xl]

Виждал съм,един сандък половин на половин на метър с два процепа.Единия е за самото ФДУ а другия хранилище за резервни дискети

[Gabo]

Е тоя проблем,  има - очтупен стопер вижда се, може л иснимка на здрав такъв детайл ?

http://www.sandacite.com/forum/index.php?action=dlattach;topic=1537.0;attach=2629;image

Дано ти свършат работа /ама то май и подарък ще ти дадат, та може да не ти трябват снимките. /

Иначе, ако идваш по нашият край, имаш едно почти работещо Пловдивско флопи подарък

[Георги Драмчев]

Мислех утре да донеса и такова, ма поради риск от дископатия се отказах Много е готино, българско, реализирано с транзистори 6821, включва се с щепсел към контакта.

[TheHungry]

Мислех утре да донеса и такова, ма поради риск от дископатия се отказах Много е готино, българско, реализирано с транзистори 6821, включва се с щепсел към контакта.

И щпиндела му е с асинхронен мотор на 220 V

[Gabo]

Търкаля ми се техническата документация на Пловдивското флопи, с бегъл поглед и търсене в нета не я намерих, ако някой знае дали я има сканира, да пише, ще ми спести 20-30 снимки.
Ако я няма, ще я щракна за колекцията документации към форума.

[Pichaga933]

Дадоха ми я вчера на руски.

Ще я сканирам.

[Gabo]

Е тя и моята е на руски и точно това питам - дали да я сканирам /за по-лесно имам изработена техника, за снимане  с фотоапарат, вместо сканиране, хем бързо, хем лесно  /
Ама ако ти се  занимава на теб, предоставям ти това удоволствие
