Проста схема на преобразовател 12/220 волта

[lager]

Знае ли се все пак какво управляващо напрежение формира този ПИК?

[veso74]

Бърза проверка в симулатор: софтуерен ШИМ, прав и инверсен канал

[Любо Божков]

Не виждам обратна връзка по напрежение, да не говорим за защита по ток. Явно този ШИМ не се регулира. Така и баба знае.

[petromaniq66]

Може и да е предвидено регулиране, ама нали схемта трябва да е проста.

[ahedproductions]

Проста схема -> прости резултати. Имайки пред вид какво се прави -> опасни резултати.
Подобна схема за целите на образованито - ОК. За ежендневно ползване е нобходимо малко по-здравословно ниво на разбиране и изработка.

[petromaniq66]

Предпазителите да му мислят, като мислещите проста схема не са. Проста схема Да за 50-100W, ама за половин кВ и нагоре...?

[veso74]

// Offtopic
Заглавието на темата е "Проста схема на преобразувател ...", и схемата е такава.
Ако беше "Схема на преобразувател ...", щях да предложа друга схема.
"Сложна схема на преобразувател ..." e в друг тип форуми, напр. профи насочени.

Важна в случая е насоката за мислене. Корекцията към друг тип схема /принцип на работа/ често са напр. 3 реда програмен код, понякога са още напр. 4 компонента.
// EndOfftopic

[petromaniq66]

Тук сме съндъчари. Не сме по кодове и други мантри. Ами не е такава темата. Вероятно, контролера има опции дя управлява драйвер, който да добавя исканите ви настрийки.

[pansim]

veso74

1. Как ще се стабилизира напрежението след 7812, като на входа му подаваме напрежение от акумулатор с номинално напрежение 12 волта

2. Защо са употребени биполярни транзистори като мощни ключове, при условие че въобще не им е тук мястото.

3. Подобни схеми без обратна връзка са напълно подходящи да си повредите уреди в къщи.

ПП Не ми отговаряйте на въпросите - те са за да се замислите. Аз знам какво и защо не е наред с тази и подобни на нея схеми.

[veso74]

pansim, предлагам да зададете въпросите си към Nick_Zouein.
(Вече съжалявам, че писах в темата. Негативизмът ми е в повече тук.

А беше просто линк с "друг тип решения", предразполагащ към друго мислене (към "направи си сам начина на управление (без специализирани ИС) ... )

[pansim]

Няма негативизъм, поне от моя страна!
Но все пак да гледаме какво пускаме в публичното пространство. Представям си някой който вече е започнал да я прави тази схема, с надеждата да изкара 500 вата синусоида
Ще бъде доста изненадан /неприятно/ от крайния резултат.

[hris]

Понеже вие експертите отказвате да проектирате конструирате и пуснете безплатно за общо ползване кой има нужда от такава схема си припомних един безплатен On-Line курс: " електроника, процесори и програмиране ", къде беше преди 2-3 години:

/>Skype уроци по електроника, процесори и програмиране
https://www.youtube.com/watch?v=P247H30CLcE&list=PLt212JauPqvTQuFl-2ni3BC8Go-X0ikVZ

още на Урок 2 се разглежда проста програма за управление на преобразувател 12/220 инвертор с пик микроконтролер и програма на С:

Код: [Маркирай кода]

//INVERTOR PIC16F1827

#define out1 PORTBbits.RB6
#define out2 PORTBbits.RB7

#define _XTAL_FREQ 4000000

#include <xc.h>
#include "fuses.h"

void initcpu()
{
OSCCON = 0b01101000; //4MHz
ANSELA = 0;
TRISA = 0b00000001;
PORTA = 0;
ANSELB = 0;
TRISB = 0b00000000;
PORTB = 0;

}

void main()
{

initcpu();

while(1)
{
out1 = 1;
out2 = 0;
__delay_ms(10);
out1 = 0;
out2 = 1;
__delay_ms(10);
}

}

 PICDisasm.zip (196.74 kB - свалено 25 пъти.)
дисасемблирах HEX кода с PICDisasm дисассемблера ако искате да видите Nick_Zouein как прави квази (псевдо) синус с PWM (ШИМ) 50Hz АМ 100% модулация.



А това е проста схема свалена с обратен инженеринг от авариен захранващ източник UPS PROTON BBPS-100 7Ah/100W
с ИС4047 без микроконтролер, които наводниха пазара преди години главно защото бяха евтини се продаваха като авариино захранване за помпи за водно парно. Не дават чист синус после в същия корпус кутия се влага платката на elo-bg.com която прави синус и нещата на Протонци им се получиха.

[pansim]

Понеже вие експертите отказвате да проектирате конструирате и пуснете безплатно за общо ползване

Още на първа страница съм показал най-добрия и евтин вариант. EG8010 - добавяме няколко ИГБТ или МОСФЕТ и изкарваме чист синус със стабилизация по напрежение и защита по ток!
Кеф ти високочестотно преобразуване от 12 на 360, кеф ти със траф на 50 Херца Четете ...

[pansim]

грешка

[lz1tka]

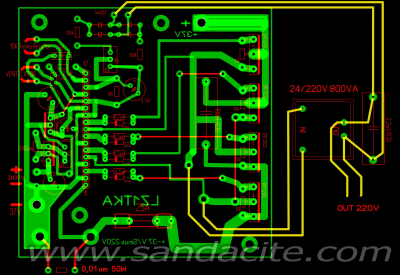

Ето я и платката по молба на колега на база EGS002.
Изходен траф всякакъв 24v от 20 до 1000VA (бушона се подбира в зависимост от мощноста).
LM317T за предпочитане да се настрои на 14V.Без радиатор е и понякога си грейка доста.
Силовите писти отдолу са запаралелени с медна жица 1,5 кв.мм.
Захранването на модула и силовата част са разделени на платката,при нужда да се запаралелят.
За да сработи модула трябва да има 10к терморезистор. Без него мисля че входа на резистора се даваше или на маса или на плюс през съпротивление 1к,иначе модула минава в защитен режим мислейки че има прегряване!
Левия тример е за LM317T десния настройва изход за 220В.
