Зарядно за Li-Ion батерия

[DVS]

Изрових една стара видеокамера SONY, но зарядното не го намерих.
Искам да я пробвам и търся схема за зареждане на батерията - Li-ion 7.2 V, която освен плюс и минус, има и още един извод, вероятно за контрол.
Някой правил ли е подобни зарядни?

[CVT]

Аз направо бих ѝ взел едно готово зарядно: цък!

От снимките които виждам в Алито C терминала не се използва при заряд, което означава че е най-обикновено зарядно за 2 литиево-йонни батерии свързани последователно: https://www.aliexpress.com/item/32972217676.html

Бях чел някъде че C терминала на този вид Sony батерии се използва за серийна комуникация с камерата с цел да покаже колко заряд остава, но не знам дали е вярно.

[Борис Борисов]

Извод С е комуникация с камерата. Без него при стартиране се изписва infolithium only.  Сони се застраховат да не може други да произвеждат батерии. Тази батерия може да я зареждиш с две игли забодени на двата терминала, разбира се като внимаш токът е да е съобразен. В случай, че някой от елементите вътре е окъсил я разглабяш и подаваш напрежение където батериите са запоени в платката, като игнорираш средната точка. ЗАДЪЛЖИТЕЛНО ВНИМАВАШ ЗА ПОЛЯРИТЕТА, понеже тези камери нямат защита и ако объкраш трябва да сменяш бушоните вътре. Пък ако решиш да ползваш камерата ще трябва зарядно. Някои модели ползват самата камера за холдър и има външен адаптер. Но и той както батерия има комуникация с камерата и не може да подадеш директно напрежение, отделно и конектора е доста особен.

[CVT]

Ако нямаш зарядно за 2 последователно свързани литиево-йонни клетки и мислиш да я зареждаш с игли, най-добре е да си поръчаш един чип като този и да му реализираш схемата в дейташийта: https://store.comet.bg/Catalogue/Product/5190700/

Това ще ти позволи да си я зареждаш правилно от 12-волтов адаптер или COT акумулатор.

[DVS]

Камерата е стар модел и няма да я използвам, по-скоро искам да я "раздвижа"
В този смисъл покупката на зарядно, още по-малко на нова батерия, е безсмислено.
По-скоро нещо елементарно, което да налепя набързо, за експеримента.

[DVS]

В крайна сметка направих едно зарядно с елементи, които успях да изпрося от разни… да ги наречем скъперници, защото не искам да съм груб, т.к. може пак да ги потърся за части.
Това е схемата,  ток на зареждане 650 mA, но съм добавил един допълнителен резистор към R1 и превключвател, с който се намалява.
Разбира се, много по-добро зарядно със специализиран чип може да се купи от Алиекспрес за 2-3 лв, ако имате излишни пари и широки пръсти : -)

[DVS]

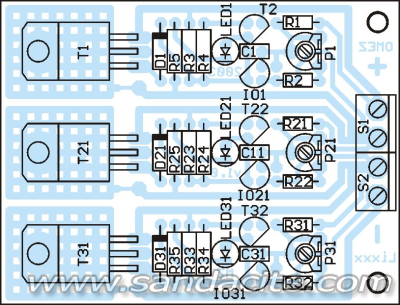

Ето и моята версия на печатната платка, но не мога да кача LAY файла.
Това не е голяма загуба, т.к. не виждам причина някой да прави такова зарядно при условие, че в Елимекс струва 1.80 BGN.

[Кръстан]

В крайна сметка направих едно зарядно с елементи, които успях да изпрося от разни… да ги наречем скъперници, защото не искам да съм груб, т.к. може пак да ги потърся за части.
Това е схемата,  ток на зареждане 650 mA, но съм добавил един допълнителен резистор към R1 и превключвател, с който се намалява.
Разбира се, много по-добро зарядно със специализиран чип може да се купи от Алиекспрес за 2-3 лв, ако имате излишни пари и широки пръсти : -)

Аз отдавна не пиша във форума заради такива ''специалисти'' дето се мислят за Никола Тесла или богове, не знам. Общо взето, ключовите познания нужни са че оловните АКБ, Li-Ion, кадмиевите и Ni-MH се зареждат с константен ток и вече при различните батерий има различно напрежение, при което трябва да се спре заряда.
Разбира се, даташита на ИС е нужен. Схемата е от сайта talking electronis, но в момента не мога да намеря там статията. Може да се настройва напрежението и зарядния ток според нуждите. На тази схема номиналите са за оловна акб. По руските сайтове има и други схеми. В нета има и модел на интегралката и може да си симулираш схемата ако ти е интересно...

[hris]

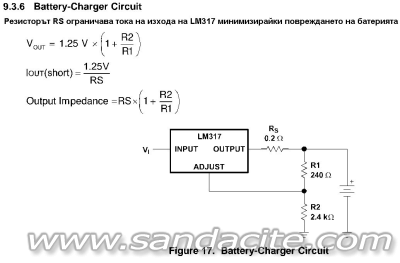

Здравейте, да се включа и аз с мойте 5 стотинки. След дълги години ровичкане най-накрая намерих "СХЕМАТА"  lm317.pdf (825.23 kB - свалено 405 пъти.) в pdf-а от TI за зареждане на NiMH или NiCd батерия с един LM317 линеен регулатор и три подбрани съпротивления:


За зареждане на LiIon батерия зарядното е същото, като за NiCd/NiMH - генератор на ток и регулатор на напрежение - CC/CV, но им трябва и балансер:

Ето еднa схема на самоделен балансер.

 omezspoj.pdf (14.93 kB - свалено 77 пъти.)
Когато се направи батерия от два или повече LiIon(LiPo) елемента. При заряд, трябва да се следи напрежението на всеки един елемент от батерията по-отделно да не превишава 4,2V±10mV с точност до десети миливолти за LiIon батерии. Ако превиши прага 4.2V схемата на балансера дава накъсо елемента през товарно съпротивление и от една страна елемента започва да се разрежда през съпротивлението, а от друга и зарядния ток го заобикаля протичайки през байпаса със съпротивлението. Така може да се продължи заряда на останалите елементи от батерията, докато всички елементи се заредят и светват контролните светодиоди за всеки един елемент всички светодиоди заедно светейки показват края на заряда. При разряд обаче също трябва да се следи напрежението на всеки един елемент от LiIon батерията да не спада под минимума 3,3V на елемент ако спадне дори само на един елемент значи край на работата.

С други думи казано при зареждане на LiIon идеята е изравняване на заряда в елементите на батерията и уеднаквяване на напрежението им до максимално допустимото за LiIon 4,2V±10mV. А при разреждане напрежението на кой да е елемент от батерията, да не спада под 3,2V.

За Дълголетие на LiIon батерията и повече зарядно-разрядни цикли обаче трябва тези граници да се изменят, като долната се повишава 3,5V примерно, а горната се понижава на 3,8V примерно. Така елементите никога не се зареждат напълно, нито пък се разреждат напълно и в ТЕСЛА електромобила изкарват повече от 10 години стандартните лаптопски елементи с размер 18650 от хилядите бройки с каквито е събрана батерията на ТЕСЛА-та.

[DVS]

Аз отдавна не пиша във форума заради такива ''специалисти''

Ако се вгледате внимателно... качили сте абсолютно същата схема, като тази на Scott Henion, че даже и стойностите съвпадат.

Това ми е любимото - пишман майстори изчертават елементите по друг начин, сменят ориентацията на частите и ето ти нова схема, никой няма да разбере

LM317 e толкова класическа ИС, че изобщо не си струва да се коментира. Включването на допълнителен резистор към на резистора от 1 ом се налага, ако устройството се използва за зареждане на батерии с по-малък капацитет, така че токът да е максимум 0.7С.

За по-любопитните, ето препоръките на Panasonic за зареждане и да допълня, че най-добрите използват осем етапа при заряда на Li Ion батерии.

Зарядното в Елемекс струваше 1.80 BGN, но явно цените са скочили.

[lz1tka]

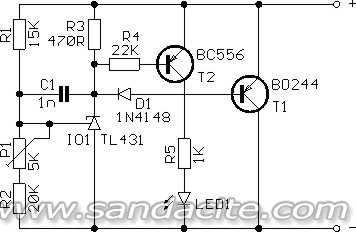

Нещо просто.
Правих няколко такива,всички тръгват от раз.
С R1 (1-2W) регулираш зарядния ток. Тримера 10к настройва изходното напряжение 4,2v (без батерия).
R4 основно за светодиода,кога да спре да свети,за препоръчване да не се пипа. Вадиш батерията когато се зареди защото няма защита от презаряд. Транзистора върху радиатор при необходимост (парене).
