Привет сандъкчии!
След като покопах из нета реших да купя това -

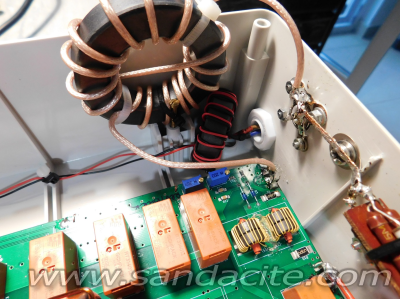

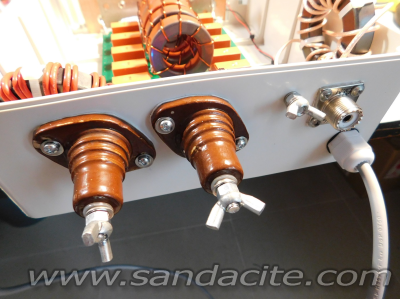

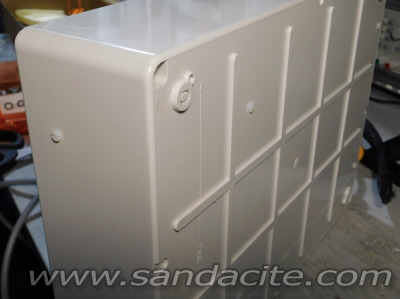

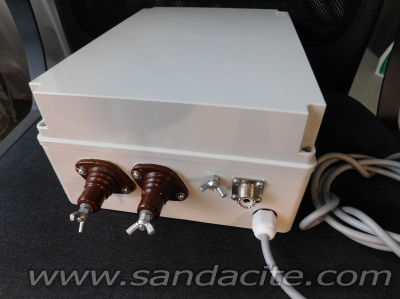

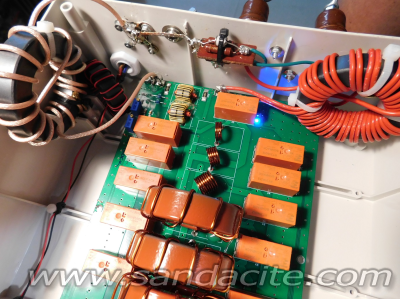

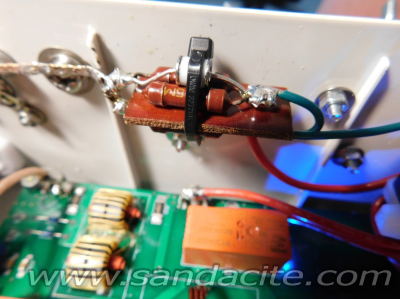

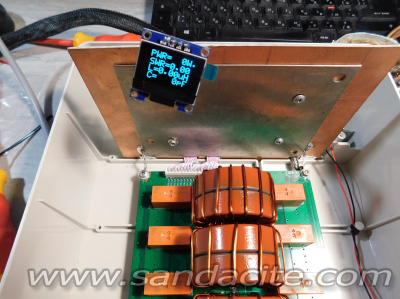

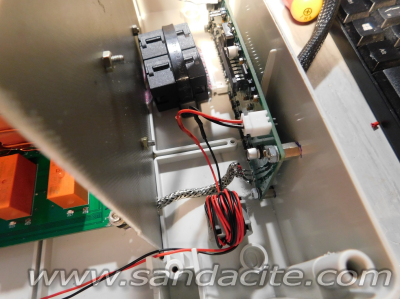

https://www.aliexpress.com/item/1005002782174573.htmlВъпреки, че не става за обявените 1000 вата (макс 300-350 вата му давам...), няма честотна памет за настройките и няма нормален байпас, тунера е реализиран по схема с превключваемо L звено, има сносен алгоритъм на работа. Цената също е приемлива, феритите са истински, както и релетата. Тъй като моята антена е захранена симетрично, се наложи да го изолирам с подходящи дросели по вход, изход и захранване, кабели с изолация PTFE. Добавих и защита с газоразрядници и утечни резистори за изхода, монтажа към кутията е с найлонови болтчета, за да няма опарени по време на работа. След насищане го тествах и работи напълно нормално, скоро ще го монтирам на балкона и ще му вкарам отвън линията. Тунера ще се ползва на 100 вата, би трябвало да живее дълго и щастливо. По-натам - проби!
![hi :hi:](https://www.sandacite.com/forum/Smileys/default/hi.gif)
![АСУ по схема на N7DDC 159394-0](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159395;image)
![АСУ по схема на N7DDC 159396-1](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159397;image)
![АСУ по схема на N7DDC 159398-2](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159399;image)
![АСУ по схема на N7DDC 159400-3](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159401;image)
![АСУ по схема на N7DDC 159402-4](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159403;image)
![АСУ по схема на N7DDC 159404-5](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159405;image)
![АСУ по схема на N7DDC 159406-6](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159407;image)
![АСУ по схема на N7DDC 159408-7](https://www.sandacite.com/forum/index.php?action=dlattach;topic=17074.0;attach=159409;image)
