Модул памет RAM640 за Правец 16

[imagination]

Да, изказал съм се неточно, липсват И закъснителните линии. Памети имам, поне за едната. ПРОМ-а за тестове ще взема от друга карта, но закъснителна линия не мога да намеря.
Поздрави.

[CVT]

Един немски сайт ги продава, само трябва да се види ситуацията с доставката:

http://bg-electronics.de/shop/product_info.php/cPath/22_27_35_134_942/products_id/7201/language/en

[Грет]

дай снимка и отзад ако я извадиш пак от компютъра

Ето две снимки на цялата платка и частта под закъснителната линия. Ще забележите, че:

• Лаковото покритие е неравномерно :о)
• Чиповете от комбинационната логика са запоявани/презапоявани ръчно (има наличие на колофон по крачетата)

Пак ще повторя, че не съм правил нищо по платката, откакто я имам (1991 или '92). Иначе казано, тези интервенции са 30+ годишни :о)

[Грет]

Един немски сайт ги продава, само трябва да се види ситуацията с доставката:

http://bg-electronics.de/shop/product_info.php/cPath/22_27_35_134_942/products_id/7201/language/en

Пише, че доставката до България е 6,5 €. Не виждам проблем да бъда доставена, макар че цената е меко казана "солена".
Някой има ли програматор за тези OTP?

[freesofia]

Пише, че доставката до България е 6,5 €. Не виждам проблем да бъда доставена, макар че цената е меко казана "солена".
Някой има ли програматор за тези OTP?

11.50 лв. ще струва доставката до БГ през Гъбко/Германия - 3.99 веро в рамките на DE + 3.60 лв. от Гъбко до БГ - ако уцелите времето за доставка от 5 работни дни.

[Грет]

11.50 лв. ще струва доставката до БГ през Гъбко/Германия - 3.99 веро в рамките на DE + 3.60 лв. от Гъбко до БГ - ако уцелите времето за доставка от 5 работни дни.

Да, Гъбко е опция, но не виждам особена разлика между 13 и 11.6, при условие, че самото нещо струва 3 лв. Има смисъл, ако се организира доставка на по-голямо количество, което да се раздели между заинтересовани ентусиасти. Освен това не всички магазини доставят до колекторски адреси в съответните страни, което трябва да се провери. Аз се надявам, че в България все още са останали подобни схеми! Просто трябва да се търси, и ако някой намери да вдигне ръка !:о)

[vgeorgiev]

Здравейте,

Писах в грешна тема и не изкам да продължавам. Затова пиша тук. Ето линк към предишните постове цък.

Ще започна от средата.

OFF <=> 0 и ON <=> 1
Почти сте ги уцелили. За да не се получи разминаване, ще ги напиша отново:
1: RAM640 10100000 -> обем 256КВ на адрес $40000 (256)
2: RAM256 10010001 -> обем 256КВ на адрес $60000 (384) !!! Препокрива се с (1)
3: RAM640 01100000 -> обем 256КВ на адрес $00000

Може да запазите конфигурацията на двата модула RAM640 (1 и 3). Така ще имате 512КВ от адрес $00000 до $7FFFF.
Би следвало да смените конфигурацията на RAM256 (2) на 01110100. Това означава, че ще осигури обем 128КВ на адрес $80000 (512). В случая две от банките няма да се използват, но това е без значение. Така ще осигурите пълния обем от 640КВ за основна памет.

Накрая, но не и по значение, бих препоръчал да намерите 18 чипа 41256 (или еквивалентни) и да ги монтирате на банки 1, и 2 на модул 3, при което би следвало да смените конфигурацията му на 0000хххх. Така другите два модула 1 и 2 стават излишни.

Благодаря много за отговора. Разгледах написаното. Опитах да сменя настройките на втората платка с грешните настройки. Без успех. Видях, че тя е с най - високия стартов адрес и реших да я махна и да оставя компа да зареди само 512kB. Отново грешка на 320кБ. Ако не се лъжа адреса беше $50000.

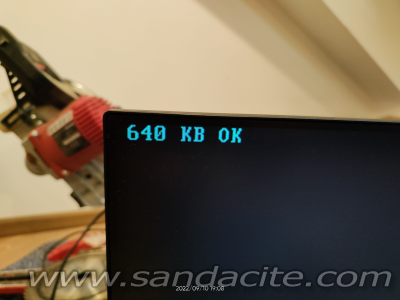

Оказа се, че банка 1 на карта 1 с адрес 256 е дефектирала. Подмених всичките чипове и запали.
Относно настройките на последната карта. Работ и с новите и със старите настройки. 0111 или 1001.
Оставих настройките, които колегата по-горе написа, защото те имат смисъл.

512/64 = 8 . В двоичен код е 1000. Това нещо се инвертира и се получава 0111, както е написал колегата.
http://minuszerodegrees.net/5150_5160/cards/5150_5160_64_256_memory_expansion_option_switches.htm

Ако намеря 41256 чипове ще си направя една карта с рам, за да си освободя два слота.

[vgeorgiev]

Като стана въпрос за закъснителни линии, имам няколко (3) платки оглозгани, каквото е било на цокъл е извадено. Имате ли някакви идеи от къде могат да се намерят?
Памети все още се намират, ПРОМ-а е проблемен но има с какво да се замени.
Поздрави.

Предложих и на Хелпчо, но виждам, че и на теб ти трябва. Имам една платка RAM640 за донор. Свиркай ако ти трябва. Ще си сваля само паметите, че са кът,

[Грет]

Ако намеря 41256 чипове ще си направя една карта с рам, за да си освободя два слота.

Наскоро купих няколко 41256 от Танко-2 на Искър, но се боя, че не им останаха много. В базара също предлагат такива.

[imagination]

Предложих и на Хелпчо, но виждам, че и на теб ти трябва. Имам една платка RAM640 за донор. Свиркай ако ти трябва. Ще си сваля само паметите, че са кът,

Здравей, благодаря за предложението @-JonnS- ми подари една за което му изказвам истинска благодарност. За сега повече не ми трябват аз една да подкарам е напълно достатъчно.

[pizza]

Аз също имам такъв проблем с рам карти, че се разтърсих за проекти с нови чипове и намерих това:

https://youtu.be/JDwh2XZrrIk

свързах се с човека и в коментара ми под видеото казва че няма да стане директно, но в мейл ми казва че може и да стане ако няма рам на дъното (демек ИМКО-4)

Има го гербер-а, чиповете не са кожодерски, няма SMD, мисля да пробвам, но пък ако някой експерт се намеси да добави и дип ключета да определяме от кой адрес да се ползва картата, няма да се разсърдя

[aleksk]

Преди време си купих 41256 от Али-то (50+ бройки). Тествах част от тях на 8А Мегарам и няма проблеми. Ето линк към магазина: https://www.aliexpress.com/store/5480107/search?origin=y&SearchText=41256

[hris]

640k Memory Card от https://github.com/homebrew8088/8088-PC-Compatible

U1 28C256        32k8 EPROM (BIOS)
U2 62256          32k8 SRAM
U3 AS6C1008 128k8 SRAM
U4 AS6C4008 512k8 SRAM
U5 74LS139
U6 74LS138
C1-C6 0.1uF 6бр.

Всички 6 чипове по-горе, може да се заменят само с един 8Mbit 1024x8 SRAM чип има такива в DIP корпус за около 30лв. без доставката, гледах ги в MOUSER. RAM 1024k Картата ще бъде само с един голям чип и опроводяването на изводите му към куплунга слот-а, а може и филтров капацитет 0,15uF да се добави на +5V захранването на чипа ей тей за цвят.

[NKK]

ако някой експерт се намеси да добави и дип ключета да определяме от кой адрес да се ползва картата

И за какво са ти тези ключета, при положение, че картата ти заема почти цялото адресно пространство и няма нужда от тях. Просто махаш старите "тави" и оставяш само новата карта. Само не съм сигурен конкретната платка дали изобщо ще тръгне на стандартното П16. Проекта на човека го знам отдавна, но не ми се рови сега да гледам схемите, освен това проектираните му платки се меко казано аматьорски (лично мнение, не го налагам)

[pizza]

И за какво са ти тези ключета, при положение, че картата ти заема почти цялото адресно пространство и няма нужда от тях. Просто махаш старите "тави" и оставяш само новата карта. Само не съм сигурен конкретната платка дали изобщо ще тръгне на стандартното П16. Проекта на човека го знам отдавна, но не ми се рови сега да гледам схемите, освен това проектираните му платки се меко казано аматьорски (лично мнение, не го налагам)

За гъвкавост биха били ключетата,
да може да се изключват поне 128к за тест на други карти заедно с тази,
или наобратно да се позват само 128 к за да стане JUKO 512 s 640K.

Кажи какво трябва да направим за да сме сигурни че работи поне на ИМКО-4.
