Разпознаване на платки (MC2526?)
« -: 08 Ноември, 2021, 12:41:50 »
Здравейте!

През годините от някъде са ми попаднали долните платки и ми стана много интересно от какво са били. Нямам никакви спомени от къде и как са дошли при мен.

Платка 1 (надпис MC2526 CO2 от страна елементи, ВМЕИ "Ленин"-НИЦР от страна спойки)

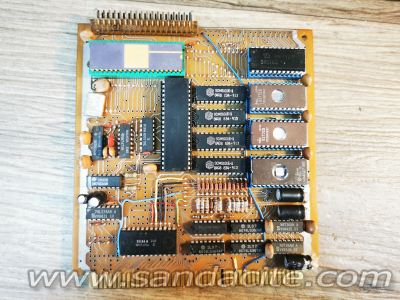

151400-0

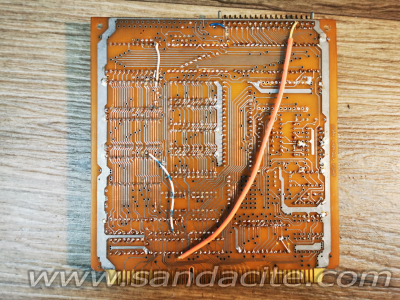

151402-1

EF68A00
СМ602

1х 2716
2х 2732
(И трите EPROM-a са празни  :unknown: )

1х D4016 (има някакво съдържание, мога да го изкарам на файл)
4х SCM5101E-1
Кварц на 10MHz


Платка 2 (MC2526 CRTRAM от двете страни) :

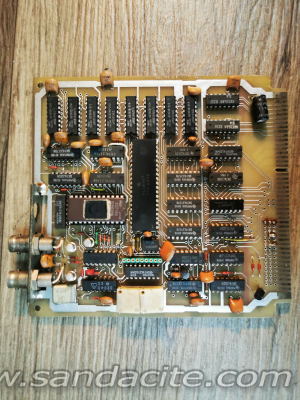

151404-2

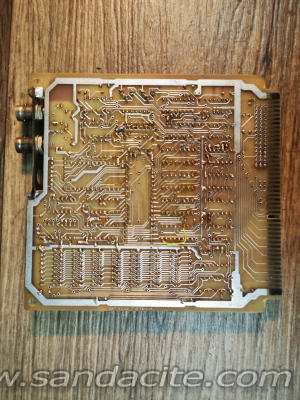

151406-3

MC6854P
1x D2716D (знаков генератор?, има съдържание EPROMa)
8x NEC uPD2114LC-1
Кварц на 16MHz
