Осцилоскоп към компютъра

[styrshel]

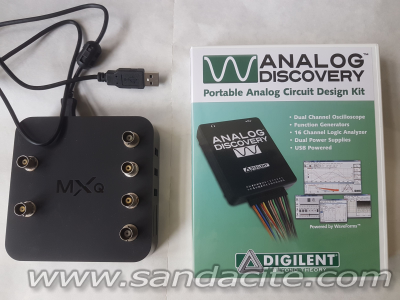

Днес открих сред учебните джаджи един кит на ANALOG DEVICES, купен през 2017г. и забравен. Оказа се изключително интересна джаджа. Осцилоскоп с 2 диференциални входа, два независими функционални генератора с "sweep" функция за сваляне на АЧХ и ФЧХ, и спектроанализатор с много екстри. Освен това и 16 цифрови I/O, които вероятно са за цифров анализ(не съм се задълбочавал). Сложих го веднага в кутийка и побързах да му се изкефя!

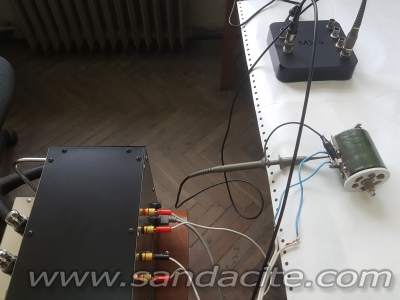

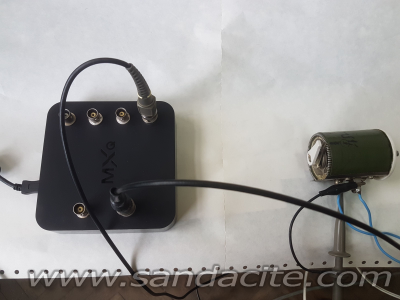

Най-много ме интересува спектралния  анализ, затова опитах да проверя как е усилвателя, който  показах миналата седмица. Ето резултатите:

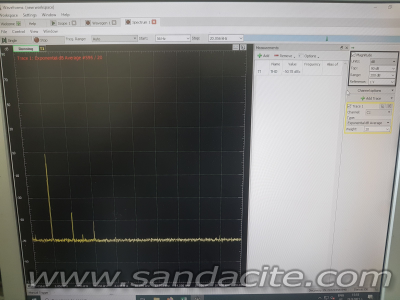

На тази картинка е спектъра в лог. мащаб, 2кХц, (около 1ват на 4ом) виждат се втори и трети хармоник освен първия. В дясно е THDто - около -51dBc, което е около0,3%.

На следващите 2 се вижда напрежението върху товара във волти RMS, цялото напрежение около 2 волта и хармониците при разтегната скала - втория е около 4,5 миливолта.
