ROM карта за правец 8

[CVT]

Най-добре е да използваш чиповете за които самата платка е направена, вместо да я преправяш. Иначе Господ знае дали не си направил някаква грешка и не си повредил половината чипове докато се опитваш с жици на преправиш една платка на друга.

[lz1tka]

Най-добре е да използваш чиповете за които самата платка е направена, вместо да я преправяш. Иначе Господ знае дали не си направил някаква грешка и не си повредил половината чипове докато се опитваш с жици на преправиш една платка на друга.

Чиповете лесно ще ги проверя,слота на правеца е здрав,флопито стартира нормално. Препоръчва се да се ползва 7 слот,обаче където и да се включи все е същото. Нямам оригинална флаш или епром 040. Пробвах и флаш 256х8,побра си рома 34 версия  ,мина проверката за запис но пак е същото.
Ще го подкарам,просто е въпрос на време.

[CVT]

Значи до колкото разбирам ти си купил от колегата NKK тази карта:

https://github.com/rallepalaveev/romcard2

Рале Палавеев обаче има 3 различни карти които работят с флаш чип:

1: 512 KB флаш: https://github.com/rallepalaveev/nvramcard
2: 515 KB флаш с ProDOS: https://github.com/rallepalaveev/Prodos-512kB-NVRAM-Drive
3: 4 MB флаш с ProDOS: https://github.com/rallepalaveev/Prodos-4MB-NVRAM-Drive

На коя от трите се опитваш да я преправиш? И трите са с различен фърмуер, а линка който аз ти дадох по-горе е за втората.

[lz1tka]

Значи до колкото разбирам ти си купил от колегата NKK тази карта:
https://github.com/rallepalaveev/romcard2
Рале Палавеев обаче има 3 различни карти които работят с флаш чип:
1: 512 KB флаш: https://github.com/rallepalaveev/nvramcard

Благодаря CVT,не бях обърнал внимание че са 3 версии,това ми помогна да доработя нещата.

Доработката на платката на NKK (с оригинала без джъмпера се прави същото)за да работи с AT49F040(аналог на SST39SF040) вместо 27C040(27c080) се оказа  лесна.

Маха се джъмпера (добавен от NKK,който го няма реже пистата на 1 краче на 49F040)
1: реже се  писта между 31 краче на F040 и 19 краче на 74LS374.
2: Прави се мост между 9 и 12 краче на 74LS00 (отляво на 74LS74)
3: 11 краче на лявата 74LS00 се включва към 31 краче на 49F040
4: 13 краче на лявата 74LS00 се включва към 6 краче на 74LS00 отдолу под 74LS74
5: 19 краче на 74LS374 се включва към 1 краче на 49F040

Флаша е от тази версия,линка за него е на CVT. Там е и схемата на по-новата версия,моята версия на платката на NKK не е за Флаш памет и доработката я описах.
Romcard2.v7_Bootloader.v2.bin

 Romcard2.v7_Bootloader.v2.zip (236.48 kB - свалено 82 пъти.)

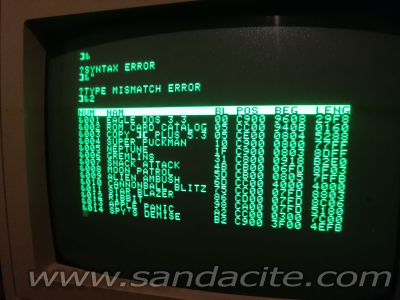

Пишеш след зареждането &2 да излезе каталога. Пишеш номер например &002 и тръгва избраното.

[lz1tka]

Забелязах нещо интересно при Правец8с и Ром картата (в 7-порт).
При замяна на КР1533АП6 с 74LS245 започва некоректно четене от нея,понякога стартира нормално,пробвано с няколко чипа LS серия. КР1533АП6 се заменя само с 74ALS245 за да работи стабилно правеца.Първоначално реших че в завода са нямали 555(74LS) серия и са сложили 1533 обаче се оказа че крушката си има опашка  .



[CVT]

Хмм, никъде в дейташита на AT49F040 не видях да пише че е съвместим с TTL, докато при SST39SF040 са го написали доста ясно. Обикновено когато се свързва CMOS чип който не е съвместим с TLL, трябва да се буферира със 74HCT логика. В тази карта не виждам нищо такова, така че може просто проблема да е разлика в нивата между AT49F040 флаш паметта и различните TTL чипове.

Ако само този чип прави проблем, пробвай да го замениш със CMOS 74HCT245. (Аз също бих заменил всички TTL чипове на картата със 74HCT.)

[lz1tka]

След обръщане на картата в слота изпушиха 7474,133,AT49,257. Дъното издържа
AT49F040 е сменена с друга подобна в корпус QFP32. 74LS133 е заменена с 2 бр 555ЛА1 обаче се оказа че замяната не работи въпреки коректния аналог от 2 TTL-ки. С двете 555ЛА1 успява да прочете само първия ред от написаното съобщение и забива. Ром картата стартира коректно без  74LS133 в 7 слот на Правец 82 както и Правец 8С и си подкарва игрите. Интересно защо забраняващия сигнал който праща 133 при получаване на данни по Адресната шина за Правците е без значение.Дали действа само при определени серии на Правец 8А или 8М нямам идея.



[lz1tka]

За любопитните,заместването на 74ls133 с к555ла1

[ Посоченият файл е недостъпен ]

[CVT]

Не знам какво изобщо постигаш като заместваш стари западни TTL-ки със стари съветски TTL-ки. Защо не сложиш CMOS?

[veso74]

74LS133 е заменена с 2 бр 555ЛА1 обаче се оказа че замяната не работи въпреки коректния аналог от 2 TTL-ки.

Още 3 инвертора трябват. 13И-НЕ по схемата по-долу.

[lz1tka]

Не знам какво изобщо постигаш като заместваш стари западни TTL-ки със стари съветски TTL-ки. Защо не сложиш CMOS?

Спестявам си ходенето до магазина. Имам под ръка доста чипове и ги ползвам при първа възможност.

Още 3 инвертора трябват. 13И-НЕ по схемата по-долу.

Схемата ти е правилна,моя грешка още преди сглобяване,първо реших да ползвам други чипове,после видях че имам повечко ЛА1 и ги сложих тях ръководейки се от първоначалната логика. Благодаря че забеляза!
Протеуса рядко го ползвам за симулации. Директно вързах всички входове и видях инверсия на изхода,трябваше да пробвам вход по вход да се види грешката

На Правец 8М РОМа НЕ стартира без 74LS133,изписва първия ред и след това съощение за ERROR, по късно ще проверя с монтирана 133ка.


[lz1tka]

Още малко по темата.
На Правец 8М доработената карта за Флаш памет при мен стартира само в 2 и 6 слот,на 7 и останалите дава системна грешка.Няма разлика дали е със или без монтирана 74LS133.

Пробвах да запиша други чипове от 128x8 (1MB) и 256x8 (2MB),всички проработиха.Част от игрите липсва което е нормално. Все пак зареждането на менюто е в самото начало и размера влияе само на останалите програми за които няма място. Пакмена,Гремлините и Доса работят и в 1MB чип (другите неща не съм ги пробвал).

Тестваните чипове са:
Флаш - 28F1000     1 MB
Флаш - F29C51002   2 MB
EPROM - M27C1001   1 MB

Ако някой отдели часта за стартиране на Флаша,може да се правят доста врътки с различни чипове и игри.

Още 3 инвертора трябват. 13И-НЕ по схемата по-долу.

Схемата е работеща,за инвертор ползвах 155ла3.

[lopesbroko]

Има ли някой празна нова гола платка от тия на Рале Палавеев ,че ми трябва един брой !Ще я закупя ако му е останала на някой колега??
Търся от първия му модел които бяха!

[CVT]

Сега остава някой да направи (или намери) проста и евтина карта която поддържа 32 мегабайта флаш за да може да се събере Total Replay колекцията и напълно да избие рибата!

Колегата TheHungry продава такава на доста добра цена, но тя изисква допълнителен флопи-емулатор до колкото разбирам.

Иначе тази колекция е страхотна! Съдържа вече над 400 от най-добрите и интересни игри. Менюто позволява търсене по заглавие или по екран, а когато не се играе показва скрийнсейвър с анимации от различните игри в нея. На цветен монитор е направо наслада за сетивата. Аз я въртя на CFFA 3000 карта.

[TheHungry]

Реално има такава прави я един от Австралия  , чете от USB и е на добра цена . Но поради липсата на електронни компоненти производителя я предлага рядко.
Реално не е кой знае колко трудно да се преработи софтуера на съществуващите карти и да се ползва SD-карта като най евтин носител ( с малко модифицирана електроника ще може да се постигне реално имам такъв проект но е малко по разширен ) .
За да е елемнентарно като хардуер няма да може да се копират директно файлове от PC ( няма да има файлова ДОС система а картата ще се ползва само като памет ) .
Ако на някой му се занимава да пише софтуер мога да обясня идеята и не е никак сложно да се допише съществуващата имплементация РОМ картите .
