Реставрация на Правец 8М

[simeon_ivanov]

Z80 отсъства от моята машина, но ще си го набавя. Какво още ми е нужно да пусна CP/M?

[digi2577]

Z80 отсъства от моята машина, но ще си го набавя. Какво още ми е нужно да пусна CP/M?

Трябва ти този имидж: https://www.apple.asimov.net/images/cpm/os/CPM_Apple_CPM.dsk

Трябва да намериш начин да заредиш от него. Аз имам Floppy Emu https://www.bigmessowires.com/floppy-emu/. TheHungry преди правеше SDFloppy II, но вече няма от тези.

Ако не намериш може да ми пратиш една дискета и ще се опитам да ти я запиша. Флопи контролери сега се намират сравнително лесно, но с флопитата е малко по-трудно.

[TheHungry]

https://www.sandacite.com/forum/index.php?topic=14719.msg116268#msg116268

[simeon_ivanov]

Малко се бавя с проекта, но използвах слънцето през уикенда за "retro bright" и всичко беше пак разглебено.

Разполагам със следните компоненти - флопи контролер P3-84 и флопи от ПЗ "Кочо Цветаров". Почистил съм ги и смазах флопито. Не знам да ли са работещи. Как трябва да свърща лентовият кабел към контролера? Къде е пин 1 на портовете? При едно флопи кой порт трябва да позлвам? Има ли значение в кой слот включвам контролера в компютъра? За мое "улеснение" уравнението има и трета неизвестна. Разполагам с три дискети, но пак не знам да ли работят и какво има на тях. На две от тях имали игри. Ако всичко работи какво трябва да се случи с включването на компютъра - надпис "Правец" - трябва да въвеждам команди или ще буутне от дискетата директно и ще се стартира игра?

[digi2577]

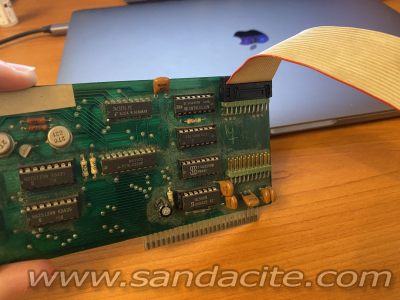

Флопито трябва да е свързано към контролера ето така:



По принцип флопи контролера се слага в слот 6, но може да тръгне и в слот 5. Слот 6 е вторият слот като броиш отдясно няляво като под дясно имам предвид най-близкия слот до видеоизхода.

При изключен компютър слагаш дискетата във флопито и му затваряш вратичката. Пускаш компютъра и ако има нещо и се прочита правилно ще разбереш сам, че е наред Флопито трябва да започне да върти и да зареди. Ако има проблем може да чуеш неприятно тракане, а може и нищо да не тръгне. Може дори компютърът да не изгрее, което е знак, че нещо е много не наред - гасиш веднага! Ако всичко е наред ще ти зареди ДОС и ще ти покаже промпта или може нещото записано на дискетата да тръгне директно както е например Karateka.

Направи това и публикувай снимки и ще помагаме още

[RETROTRONICS.info]

Здравейте

Пин 1 е от страната на интегралните схеми на контролера.

Диск 1 е горния конектор, Диск 2 - долния.

Контролера ще зарежда автоматично при включване на компютъра, само ако е включен в 6-ти слот. Предпоследния, отдалечен от захранването - https://www.sandacite.com/forum/index.php?action=dlattach;topic=761.0;attach=1084;image
Ако е включен в друг слот, при включване ще се появи промпт - "]" и трябва да напишете "PR#" и номер на слота в който е контролера за да заредите от флопито.

Най-добре преди включване проверете дали кабела не се разминава някъде за да не стане
Много е вероятно да трябва да се регулира скоростта на въртене на флопито.
Главите се цапат от една - две дискети и за реално ползване най-добре е да имате емулатор.

Успех

[simeon_ivanov]

Ето какво направих - включих кабела на флопито в първия (горния) порт. След това сложих контролера в слот 6. Сложих дискета и включих конпютъра. На екрана се изписа "ПРАВЕЦ", каза "бип" и флопито светна и започна да върти дискетата. Главата се установи в най-външна позиция. И така върти и нищо. Главата не се мести по секторите. Лошото е че не знам какво има по дискетите.

TheHungry все пак е прав за смущенията по екрана. Има ги и на друг (LCD) телевизор. Но пък ги няма в графичен режим (HGR). Къде трябва да търся този проблем?

[digi2577]

Хубаво е да се намери от някъде дискета с ДОС, която да е проверена, че работи. Щом главата се позиционира на най-външна позиция значи контролерът е читав и флопито търси да зареди ДОС от първите три пътечки. При теб може на дискетата да няма ДОС, главата да е замърсена, ремъкът може да е за смяна или да е нужно регулиране както вече написа RETROTRONICS.info. Други проблеми ми се струват по-малко вероятни.

Ако смяташ да се занимаваш доста с Правец 8 един флопи емулатор си е направо задължителен Дискети се намират, но обикновено са използвани, а и дори да са неизползвани са на по 30 и кусур години. Освен това и като нови не бяха надеждни.

[TheHungry]

Това че позиционира не значи че контролера е изправен но е по-малко вероятно да е повреден . Теоретично би трябвало да зареди от всеки слот не е задължително да е 6-ти ( някои игри като Каратеката например изискват това но не е задължително ) .

Както казаха колегите може Флопито да е неизправно , замърсена глава или различна скорост от тази с която е записана дискетата .

Аз ползвам елулатор и намам проблем .

Проблема с точките трябва първо да се определи от какво е , колкото и странно да ти звучи може проблема са точките да е причина да не може да заредиш от флопи или да ти забива компютъра тъй като схемите които генерират видео изображение се грижат и за опресняване за динамичната памет и понякога може компютъра ти да забравя определена информация . Трябва да се премерят доста сигнали , схемата на 8М я имаше някъде из форума може да почнеш от там .

[simeon_ivanov]

Почти няма развитие по моят проект. Успях да намеря схемата на Правеца. Почти не съм мерил нищо още поради липса на време.

По другият проблем с нечетящото флопи - до тук съм почти сигурен, че дискетите не са подходящи. Успявам да ги отворя на модерен компютър. Пробвах да настроя оборотите на 300 мин^-1, но и това не толкова лесно. Или постоянно се менят в някакви граници или не ми достига до 300 със сложена дискета. Посленото може и да е от недостиг на захранващо напрежение. Крайното стъпало Q5 (TIP113) на регулатора доста загрява. Пробвах да снимам сигнала от тахометъра на двигателя. Амплитудата се променя циклично все едно има модулация.



Малко преди - след

[help40]

как от толкова мръсна кутия е направи толкова чиста , ако не е тайна ?

[digi2577]

как от толкова мръсна кутия е направи толкова чиста , ако не е тайна ?

Предполагам първо с почистване с вода и сапун, после с препарат за прозорци, сода бикарбонат и магическа гъба. Моят така успях да го изчистя, но не беше толкова мръсен

[simeon_ivanov]

Цялата кутия измих с Meglio и вода. Тъмните следи от монитор премахнах с изопропилов алкохол. Последва "retro bright". Панела на клавиатурата беше боядисана в сиво като места боята липсваше. Самата пластмаса не беше в цвета на другите детайли. Последва механично остраняване на старата боя. Местата с наранявания запълних с кит. След което боядисах панела с тонирана боя във флакон. "Retro bright"-а избели добре пожълтялото, но забелязвам, че пак започва да пожълтява дори и в тези не толкова слънчеви дни.

[lopesbroko]

Тия флопита са ужас - МОТОРИТЕ!!! им се скапват и за това загрява крайния транзистор на стабилизатора на обороти. При четене като вземе да си мени оборотите , почуквам двигателя и се оправя!Така разбрах за този проблем.При мен от 10-тина оспях да възстановя около-2.Ще пробвам с двигател от изотско флопи , понеже имам доста за донори с откраднати платки ,но е трудно преспособяването , и захващането е различно и платката!
Още един проблем ще споделя - прекъсват кабелчетата на главите - проверете ги с омметър за по сигурно!

[simeon_ivanov]

Здравейте пак след поредното прекъсване от 3 месеца. Последните два-три дни гледам схемата, чета по книгите и меря с оцилоскопа, опитвайки се да разбера от къде идва проблема със снежинките. И го открих! Оказа се външна причина - захранващ адаптер. Той захранва цифровият тунер за телевизора. Държа го почти постоянно влючен, тъй като тунера бавно зарежда. Вчера при поредното мерене, започнах да изключвам всичко около компютъра и след като изключих въпросния адаптер снежинките просто изчезнаха. Адаптера за 12V и може би ще си потърся с нещо да го заменя. Между временно се сдобих с Z80 CPU и "празнотата" е запълнена. За сега няма развитие по проблема с флопито.
