Лампов усилвател за тонколони 8 Ома

[Ангел Симеонов]

Като за начало направи следния опит:захрани мрежовия траф,свържи говорителя на изходния траф и включи в мрежата.Ще видиш какво е магнитното прехвърляне което не можеш да избегнеш при такова разположение на трафовете.Ако ти хареса бръмченето продължавай напред с усилвателя,ако не размести трафовете.

[Любо Божков]

Какво ще кажете за изходния трансформатор от радиоприемник "Концерт". Удачен ли е за 2х6П6С?

[ahedproductions]

Мисля, че трудно, но може...сложи 6П14П вместо тях и ще заспят! И са евтини.

[Fender_str]

Какво ще кажете за изходния трансформатор от радиоприемник "Концерт". Удачен ли е за 2х6П6С?

Нямаш грижи!

[Валери]

Завърших го  :
http://valerizd.snimka.bg/radio-amateur/radioaparati-restavracii.632023.31028275
http://valerizd.snimka.bg/radio-amateur/radioaparati-restavracii.632023.31028276
http://valerizd.snimka.bg/radio-amateur/radioaparati-restavracii.632023.31028277
Схемата може да се каже, че е мое творение  , има минимален брой елементи. Мисля, че свири добре и на 8 Омова колона:
http://vbox7.com/play:30c51ac6bb

[vangelis]

Поздравления Валери!Виждам резистор над 3 вата,620 ом,предполагам е в катода на 6П6С.Ако анодното е в порядъка на 270-300 волта,категорично работиш в клас АБ.Опитай с 390-430 ома да се приближиш към клас А.уверявам те, ще чуваш по-добрата музика.Ще се радвам да помогна

[Валери]

Точно такъв е резистора  620 Ома 3 вата в катода на 6П6С, захранващото напрежение е около 330 Волта, на катода на 6П6С е 19-20 волта, на катода (1-ви катод на входа) на 6Н8С е 4.5-5 волта. Може ли да запоя паралелно още един 620 Ома, т.е. да стане 310 Ома ?

[Валери]

Запоих още един 620 Ома (2 вата, не 3), абсолютно никаква разлика в звученето не долових  . Напрежението (захранващото) от около 320-330 волта падна на около 270-280, на катода на 6П6С падна от 20 на около 13, резистора в захранването почна да грее по-силно.

[Pichaga933]

абе как ги правите без ВАХ

http://valvelab.pochta.ru/6p6s.htm

[Валери]

Ето тази е моята схема:
http://valerizd.snimka.bg/radio-amateur/radioaparati-restavracii.632023.31033351
ако някой има време, може да я пробва. За мен е добре, но не разбирам кой-знае колко, който иска да я "налепи" и да сподели как е.

[Pichaga933]

При 300в в анода. (При закачени лампи, а не на свободен ход на трафа), трябва да имаш Аноден ток ток 47ма, който се прави с катоден резистор 330ома .( Дали ще са 2 броя в паралел по 660 или един 330, няма знач).

[Валери]

Анодния ток със 310 Ома на катода наистина е 46-47 милиампера, но напрежението пада на около 270. Със 620 Ома, тока е около 32 мА но с 300 волта. Пак казвам, няма никаква разлика в звука и с двете съпротивления, с 620 Ома обаче е по-икономично и по-малко загрява.

[vangelis]

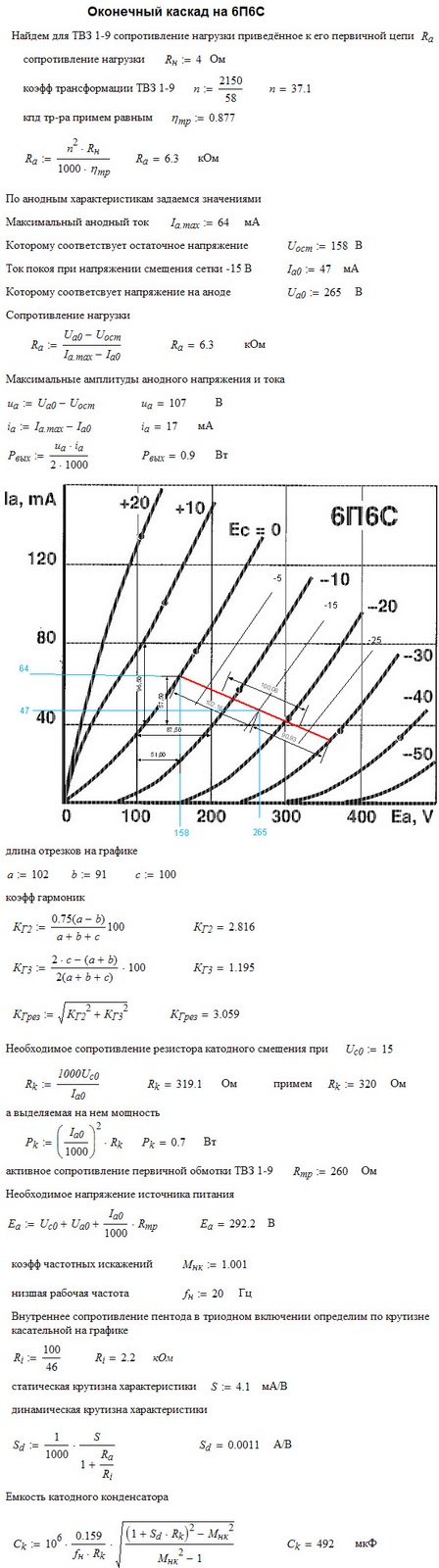

 :)Привет Валери!Чак не е за вярване,че няма промяна в звученето,но,впоследствие изгледах и клипчето и за себе си имам обяснение ;)На първо място са ОТ/тонколоните/съжалявам ако те разочаровам, но тези няма да ти доставят удоволствието от ламповия звук.Схемата която ти е предложил Оги,определено е по-добра-триодното свързване звучи по-добре,опитай.Прелагам ти и една номограма за режимите на тази лампа,ще ти е от полза. :master:Успех!
ПП.Искам да те помоля да снимаш отново Ампчето от близо и съответно да доближиш микрофона/камерата/до басовият говорител,да затвориш потенциометъра за усилването на минимум,без сигнал,за да се убедя наистина дали няма мрежов фон?Ще ми бъде безкрайно любопитно какво се чува

[vangelis]

При 300в в анода. (При закачени лампи, а не на свободен ход на трафа), трябва да имаш Аноден ток ток 47ма, който се прави с катоден резистор 330ома .( Дали ще са 2 броя в паралел по 660 или един 330, няма знач).

Оги привет!
Безкрайно уважавам ВАХ-овете и ги ползвам задължително.По-скоро се опитвам да давам практически съвети,на колеги които "прохождат".Много често се случва така, че академиката се прескача на този етап.Тръсваме чекмеджето с чарковете,намираме някакво шаси,включ поялник и да видим какво ще излезе на слух.И аз така започнах преди 40г...
Впоследствие,след години разбрах колко не знам и тогава се зачетох и в "скучните"формули и анализи.А после и започнах да преподавам..та формули и насън пиша С пожелания за приятна вечер

[Pichaga933]

Тоя усилвател няма начин да няма мрежов брум с така разположени трафове.

Трафа , мнооого кляка, с " мека " характеристика е  з атов атолкова много танцува анодното.

мисля че си в режим колкото е възможно

275в при 48ма, 310 ома катодно май си баш на допирателната.
