Концертино

[rolling_heads]

Здравейте,

Започвам работа по Концертино.





Май ще се окаже предизвикателство.

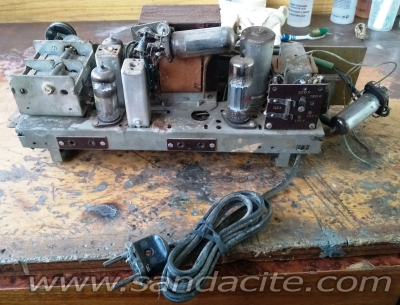

Изходния траф е изгорял, а мрежовия е от Христо Ботев и не се събира на шасито.
Изходен май имам в мазето ,но за мрежовия май ще ми трябва помощ от колега.

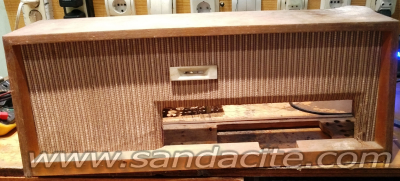

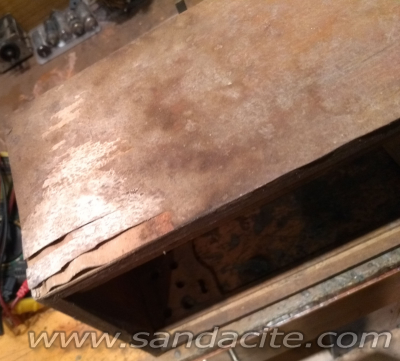

Кутията е много зле в единия ъгъл

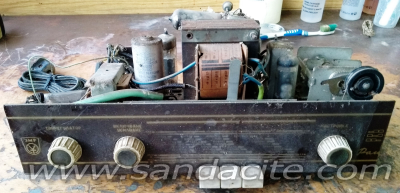

Но най големия проблем е скалата




Уж Концертино, а скалата от Романс 69

Нека по опитните колеги се изкажат, дали е възможно да е произведено с тази скала.

[dragan]

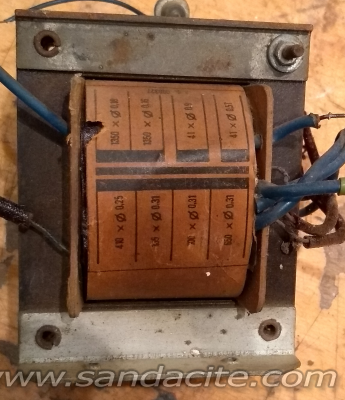

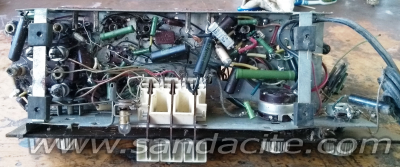

Като гледам обстановката около мрежовия трансформатор от Х.Ботев
ми е интересно,какво е предназначението на диодите около цокъла на EZ80
Скалата е от Романс ,но май е срязана отдясно

[argonavt]

Ами , предполагам , че някогашният техник директно е запоил диоди Д 7 Ж паралелно на диодите в лампата / на крачетата / и вероятно е прекъснал отоплението , а може и това да не е направил и е взел парите за ремонта за 30 мин. Но може и да е използвал свободните изводи на цокъла на ЕZ 80 , като е прехвърлил входящото захранване от трафа на тях и е запоил там съответно анодите на двата диода Д 7 Ж .

[ian]

Ако ти трябва друг, по-малък траф пиши мисля, че ще намеря из моите и ще ти го изпратя подарък

[bxd]

Скалата не е от Романс 69, а от предходния "Романс" и доколкото виждам е рязана.
ПП: Концертиното не бяха ли с безтрансформаторно захранване?
Явно някой доста си е играл с това радио Някой наш предшественик любител реставратор

[rolling_heads]

Явно съм го купил от Фараончето
https://www.sandacite.com/forum/index.php?topic=11951.msg83914#msg83914

Фараонче, я разкажи как се сдоби с това радио  . Дет се вика, история да създадем. Да видим от де е дошло на кой е било и т.н.

И да не помислиш че ти се сърдя. Много добре бях преценил състоянието когато го купуах.

[faraon4eto]

С най голямо удоволствие ма това беше през бай Тошово.  . И аз съм го грабна от някой таван и те така те ти ще се справиш.

[rolling_heads]

С изходния трансформатор се справих. За къмет прекъсването беше в горния край на първичната. Просто лоша спойка между проводника и извеждащия кабел.
Наложи се да пренавия само вторичната.

,но за мрежов ще се търси.
Разстоянието между отворите за болтове* където се присъединява към шасито е 35х58мм

[bxd]

Ха! При моя Романс имаше точно същия проблем с изходния траф.

[rolling_heads]

Специални благодарности на IAN
Друго си е с трансформатор на шасито, че и е пренавит.
Сега остана да оределия коя е първичната намотка.
IAN може ли да ме ориентираш, коя е първичната.
Аз мисля че са червените изводи.
на тях вади 218V при подадено 6,3 V на отоплителната. На другите изводи вади 260V

[ian]

Да точно така, с червените изводи е първичната.
Внимавай, че на изводите на вторичната е нарушена изолацията на някои места!
Успех!

[rolling_heads]

Вече съм готов с електрониката, слушам си от два дена хоризонт и работя по кутията.
Свалих лака със смивка и шпатула. След това забърсах остатъка от смивката с ацетон. Стана перфектно.
Подлепих всички разслоявания със С200 и го минах със шкурка 160(такава имаше в чекмеджето).

направих две кръпки,но не съм доволен от резултата. Двата фурнира с различен цвят.
Намазах кръпките с байц орех, после цялото с байц кестен, после пак шкурка, но не ми харесва.

Моля да ме посъветвате, как да изравня цветовете без да сменям фурнира.

Между другото, днес се замислих колко сме добри в електрониката и колко малко пишем за дърво-обработката.

[coyote]

  още едно спасено и приведено в работещ вид радио. Днес е и световен празник Ден на радиолюбителите! Честит празник на автора на темата  и всички колеги.

[rolling_heads]

благодаря

[Валери]

Опитай още няколко пъти с байц, но едва ли ще стане незабележимо. Вероятно дървесината на стария и новия фурнир е различна.
