EMUD record 200

[Валери]

Реставрация като по учебник, браво  .

[rolling_heads]

Да Валери, това е целта. Да опиша една реставрация,като по учебник.

И ето как страна ха клавишите

рез

два

три

Четири


И сглобено към шасито


, а ето как беше преди,


Има още доста жици за започвани и кондензатори за подмяна, но се надявам до утре вечер да го чуя.

[rolling_heads]

Говорителя е обновен

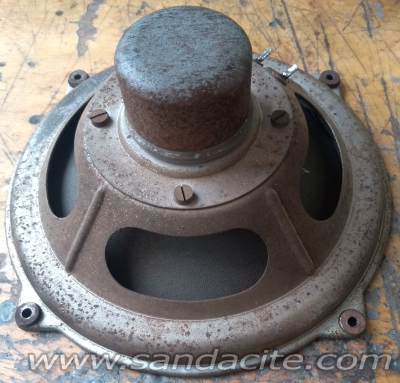

Как беше

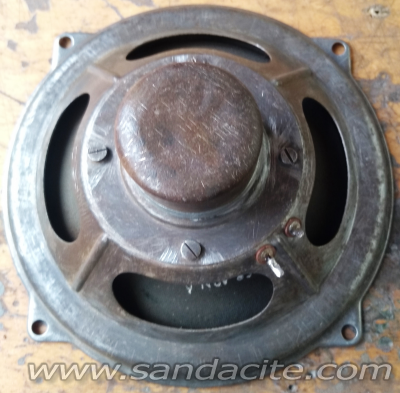

със валена боя

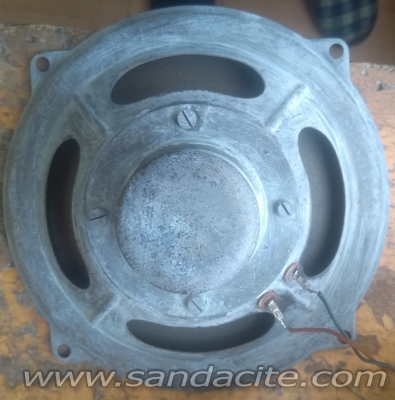

след фосфат

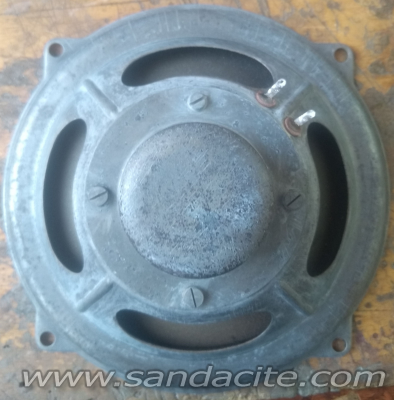

Белия прах от фосфата го забърсвам

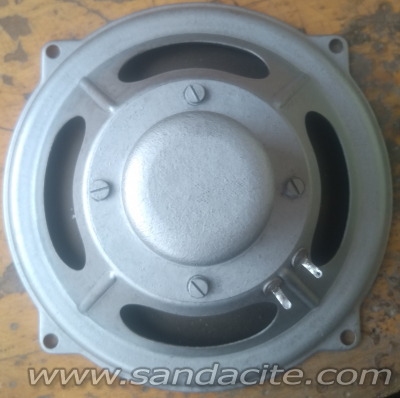

И бронз с гъбичка

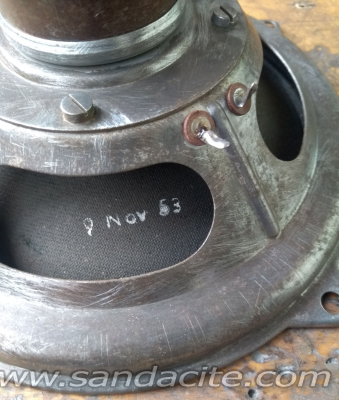

А тук се вижда датата на производство на говорителя


Забелязах нещо съществено за фосфата.
Когато концентрацията на фосфорната киселина е висока не се образува белия прах показан на снимката, а се образува коричка като глазура.
Когато боядисвам коричката, след това бронза се бели.

Коричка де оправя след измиване с четка с вода докато след засъхване се появи белия прах.

Вече слушам хоризонт на 576kHz

[rolling_heads]

Умори ме.
Май го удрял гръм или ток през антената.
Три от 5 кондензатора във входните кръгове бяха умрели. Един с утечка другия прекъснал а третия окъсил.
На къси и дълги се спрегна, на 600kHz се спряга но на 1400kHz не ще. Стига толкова утре пак.

[dinev66]

Супер си! Утре ще се спрегне и на 1400!

[rolling_heads]

И да онагледя какво съм направил



Нещо ми свършиха идеите.

Презапоих спойките около средните вълни.
Не съм прегледал превключвателя, но ако има проблем там, ще имам проблеми при спрягането в ниската честота. Поне това показва опита ми.

Може ли да имам проблем в хетеродина.

Честотомера показва, че работи, а и се регулира добре.

[joro]

 провери тример кондензаторите

[Валери]

Ако го е ударил гръм, трябва да има опечена и/или прекъснала входна бобина. Често ми се е случвало.

[rolling_heads]

Ако го е ударил гръм, трябва да има опечена и/или прекъснала входна бобина. Често ми се е случвало.

Не е опечена, настройва се нормално

провери тример кондензаторите

Виж това не съм го направил. Ще го презапоя и премеря.

[rolling_heads]

Да обясня още нещо за проблема.
Когато се опитвам да спрягам на 1400kHz, с намаляне на капацитета на тример-кондензатора, нивото на сигнала се вдига, но няма изразен максимум.
От тук си правя извод че кондензатора работи. въпреки това ще го проверя.

Не знам дали има значение, че оригиналната междина честота е 478kHz а аз го настройвам на 479kHz (честотомера ми вади 479kHz)

[Любо Божков]

Провеи за всеки случай и скъсяващия 350pF в осцилаторната част.

[rolling_heads]

Еех Любо, така се зарадвах като ти видях съвета.
Ама поусо, баш този кондензатор не са го сложили.

Проверих всички спойки, тримера работи.

При разстроено спрягане от сърцевината в ниската честота, успявам да спрегна с тример-кондензатора във високата част
И до там.
После като спрегна в ниската част не се спряга във високата

[Любо Божков]

...Ама поусо, баш този кондензатор не са го сложили. ...

Би трябвало обезателно да го има. Ако в действителност го няма, сложи един за проба. Схемата е класическа:

[bojitchko]

При разстроено спрягане от сърцевината в ниската честота, успявам да спрегна с тример-кондензатора във високата част

Да не работиш на огледална?

[rolling_heads]

И аз това си мислех, Да са съм настроил детектора на огледална.
Ще го проверя
