Тулан на Евгени

[PDM]

Снимки на моя Тулан 260 от страната на елементите.

[rolling_heads]

Благодаря PDM. Започвам пречертването на схемата.

[dragan]

И аз благодаря на колегата PDM за отзивчивостта и бързата реакция

[dragan]

Най вероятно първата лампа, която е стояла на празния цокъл да е била пентода KF1

[rolling_heads]

До тук стигнах със свалянето на схемата.

Това за което съм сигурен, че е правилно е начертано е със зелено.
Ако колегата PDM има желание, може да провери останалата част от схемата и да нанесе корекции.
Целта тук е да имаме схема на батерийния Тулан 260

За съжаление Тулинаните които са при мен и този на PDM имат съществена разлика във високочестотната част.
Галетния ключ при него е с три секции, а тези при мен с четири.

Прикачвам чертежа от SPLAN

[rolling_heads]

С червено съм отбелязал елементите, за които не съм сигурен къде са свързани.
Около KBC1 има компоненти които ги няма в чертежа.

[rolling_heads]

Не мога да открия в архивите си EBC3.
Радиото пристигна с присадена EBL1.
Удачна ли е според вас замяната с EBL1 свързана като триод?

[радиото]

Не мога да открия в архивите си EBC3.
Радиото пристигна с присадена EBL1.
Удачна ли е според вас замяната с EBL1 свързана като триод?

EBL1 , пентодната част ,  си е за крайна лампа . И тока и е по голям. от триода на ЕВС 3  , па дори и като триод . Ама за тръгване ще тръгне , но какво качество , е неясно .  Ако не стане , мога да ти подаря една ЕВС 3 .

[Gencho13]

Здравейте, за много години!
Аз съм Евгени. Борбата с кутията е тежка, но за сметка на това продължителна. Била е лакирана, предполагам с паркетен лак, с четка. Но с помощ от наследника напредваме.

[Gencho13]

Малкия се справя добре с абразивната гъба

[rolling_heads]

И аз работя по въпроса.
Ниско честотната част я измислих и му чух гласа с изходен траф от Христо Ботев

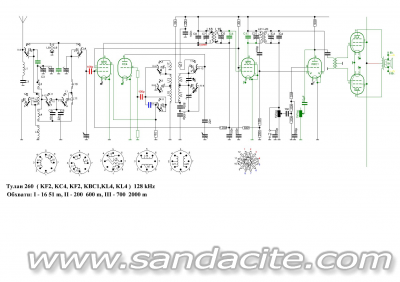

Ето схемата

[Любо Божков]

Пробва ли да включиш антибрумната намотка на изходния трансформатор за да видиш дали има ефект?

[rolling_heads]

Не защото няма да е с този траф.
Ще си е с оригиналния, но той не е при мен.
Сега като каза, ще пробвам

[rolling_heads]

На 90% от монтажа съм готов.
Сменени са всички кабели по които има високо напрежение.
Хетеродина осцилира.
Притесняват ме анодното напрежение, струва ми се високо.(описани са на схемата)
Какво мислите за анодното?

[Валери]

Аз искам да попитам нещо, не трябва ли катода (плюса) на AZ11, да е свързан към електролита от 8 микрофарада, а не към 50 микрофарада  , или да се разменят местата на електролитите?
