Лаб. генератор с DDS AD9850 / AD9851

[styrshel]

Ами какво да кажа Биляне, темата започна като нещо, което да можем и ние по-възрастните да повторим. Аз си мислех за няколко транзистора и евентуално аналогова микросхема, а то какво стана?
Май ще броя 60$ на китайците!

[ONZI]

Ами какво да кажа Биляне, темата започна като нещо, което да можем и ние по-възрастните да повторим. Аз си мислех за няколко транзистора и евентуално аналогова микросхема, а то какво стана?
Май ще броя 60$ на китайците!

По-добре дай парите на Българин не на чужденец,има си някой плюсове.

[veso74]

Не познавам свойствата на компонентите покрай AD9834, лично оставам с идеите до DDS само.
- очаквай изненади, напр. ниска развръзка на филтрите един спрямо друг при комутация без земя към неактивен извод/контакт
- след C102 (преди анода на D2) за да е затворена веригата, е необходим резистор към земя

Опорен ген. за Fmclk: ASFL1-25.000MHZ-EC-T: за тест: да, но добре би било да е друг тип:
- Overall Frequency Stability: -100 ppm ... +100 ppm
- Aging -5.0 ... +5.0 ppm +25°C First year
- Phase Jitter RMS (12 kHz to 20 MHz): 1 ps

[ahedproductions]

Ами какво да кажа Биляне, темата започна като нещо, което да можем и ние по-възрастните да повторим. Аз си мислех за няколко транзистора и евентуално аналогова микросхема, а то какво стана?
Май ще броя 60$ на китайците!

Стършеле, с няколко транзистора не се прави ГСС. Прави се свирка и точно това ще си чуеш в приемника - оркестър свирки. Китайските генератори имат ужасно много хармоници на изхода, нямат настройваемо ниво и често усилвателите им кривят значително, добавяйки обида към шамара.
Моя дизайн е един минималистичен вариант на читав уред, схемите на модрните ГСС се събират на 3-4 страници А0 и са свързани с програмиране на 2-3 вида специализирани ИС - FPGA, ASIC и др.
В никакъв случай не съм си мислил това да е дизайн за пряко повтаряне от всички! Платките ще поръчам лично за всички. Ако е твърде скъпо да ни дойдат наситени (съмнявам се), собственоръчно ще наситя платки за тези, които не могат да се справят сами. Дори имам план как да ги мина в работата на SMD монтажна машина, но нека проуча по-добре, шефа е добър човек и мисля че няма да има проблем за любителите. Освен това ще поръчам лично компоненти за всички желаещи, защото имам пряка връзка с DigiKey и пазарувам на едни по-човешки цени.
От този генератор може да очаквате чист сигнал с известна амплитуда, вътрешна модулация с точен и известен процент и възможност за външна модулация. Аз разполагам и с апаратура да прототипирам и настроя генератора, да докарам схемата до пълна повторяемост, така че вие да няма нужда да се занимавате с измервания и настройки на уреда си за измерване и настройка.

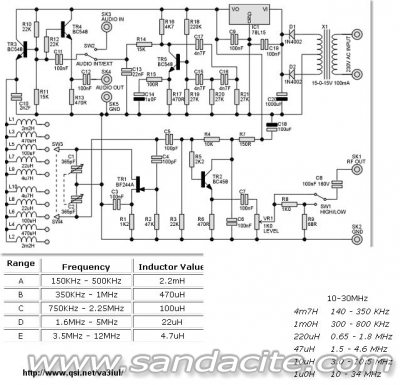

Ако искате проста схема без претенции нито за точност на честотата, нито за определено ниво на изхода, нито за чистота на сигнала, бил той НЧ или ВЧ - https://www.instructables.com/id/RF-Signal-Generator/

Не познавам свойствата на компонентите покрай AD9834, лично оставам с идеите до DDS само.
Разбира се, аз ще се оправям нататък.
- очаквай изненади, напр. ниска развръзка на филтрите един спрямо друг при комутация без земя към неактивен извод/контакт
Да! Обърнал съм ключовете в обратната посока без да искам! Утре ще ги оправя и ще заземяват неизползваните филтри, мерси!
- след C102 (преди анода на D2) за да е затворена веригата, е необходим резистор към земя
Не е, товарът е 1М. Схемата е изпробвана и работи идеално.
Опорен ген. за Fmclk: ASFL1-25.000MHZ-EC-T: за тест: да, но добре би било да е друг тип:
- Overall Frequency Stability: -100 ppm ... +100 ppm
- Aging -5.0 ... +5.0 ppm +25°C First year
- Phase Jitter RMS (12 kHz to 20 MHz): 1 ps
Поредна грешка от моя страна, не съм догледал въобще параметрите, нали все блея в цената да е ниска...Ще го сменя.

[veso74]

При източник с галванична връзка към земя, резистор не е необходим за детектора (напр. последния ВЧ трансф. на МЧУ преди АМ детектор). Тук има кондензатор и галв. връзка няма -> сл. затвори веригата по постоянен ток с резистор към земя. (Схемата по-долу е от интернет).

[ahedproductions]

Не виждам за какво ми е нужна тази връзка и защо да си шунтирам източника с 33к. Ето още една схемка от нета -

Ето и оригиналната схема на АРУ за 9851, която е работеща:

[veso74]

Забележи в първата схема подробността: диодът е германиев: обратния ток е нищожен, но прави това - все едно имаш резистор през електродите, към другия резистор към земя. A твоят e Шотки, обратният му ток е нула (на първо приближение).
(offtop: пробвай схемата на трасформатор и еднопътен изправител през кондензатор и сподели после с и без резистора).
(Имаше един приемник с детектор с такава "грешка" работеща. LZ2XL, помагай ...)
---
Намерих я

[ahedproductions]

Ахаааа, загрях! Бавно но сигурно...
Интересно, ще се тества.
От описанието на схемата от книгата на ARRL:
Diode D1 and capacitor C4 are a "floating" detector that provides very high sensitivity with very little loading on Q1. Note that the relatively low back resistance of the 1N34 diode provides the necessary DC return path for the detector.
Може би ще трябва да го натоваря, да. Но и оригиналната схема, работеща успешно, ползва Шотки, пък няма път за постоянния...

[veso74]

Кой е Шотки диод, 1N34А ли? . (Или за друго в оригинална схема става дума).
А, за втората ти схема явно. Там има един червен допълнен кондензатор ... Схемата я е така, я не е ...

[ahedproductions]

Не, така си е. Там е 1N5711.

[veso74]

Опа, на 1N5711 -> Ir = 0,2 µA, примерно на 1N4148 -> Ir = 0,025 µA ...

Може и да стане без резистор ама не ми харесва така схемата. 33k няма натоварят ...

[ahedproductions]

5711 е дедо, аз съм сложил BAS70. Там Ir=100nA max. Ще сложа резистор някакъв.

[didov]

Схемата е голяма, прикачил съм PDF. Коментирайте!!!

Привет, проекта е много добър като замисъл. Има някои усложнени възли и пропуски. На AD9834, осмия пин - MCLK си го поставил на маса. Гледах схеми с този чип, и всичките го използват. За тези ключове, MASWSS0115TR провери им схемата на инстинност? 1 pin не го използваш RF1, управлението ти е по RFC, но V1 го използваш. Осцилатора - AFSL1, по даташийт дават pin 2-4 капацитет не повече от 10nf. Не си го предвидил, директно на пиновете. На стабилизатора MIC5504, филтрацията не е правилно оразмерена. На трансформатора, MABA-007159 макар, че ползваш 50 ома, по даташийт на изходите AD9834 pin 19, 20 трябва да има по 200 ома, и 20 pf, спрямо маса. На другия трансформатор, MABAES, pin 4 и 5 са обърнати. Pin 4 e input. На операционните, ADA4860 гледам как си изчислил усилването. На IC3 приблизително 1.5,  на IC4 по малко. Филтрация след R6, R17 по 10nf. На тримера VR1, 500 ома, обърни му изводите. На блока АРУ/модулация. На операционния, LMC6484. На четвъртия input 4+, каква е логиката да подаваш делител от R16 и R18, а input- output да са окъсени? Какво използваш от четвъртия? На R11 намали му стойността.

[ahedproductions]

Привет, проекта е много добър като замисъл. Има някои усложнени възли и пропуски.
На AD9834, осмия пин - MCLK си го поставил на маса. Гледах схеми с този чип, и всичките го използват.
Това е грешка на опроводяването, ще я коригирам.
За тези ключове, MASWSS0115TR провери им схемата на инстинност? 1 pin не го използваш RF1, управлението ти е по RFC, но V1 го използваш.
Управлението не ми е по RFC, това е общия от ключа, но все пак съм ги сгрешил, трябва да са наобратно, за да може да се заземяват филтрите, които не са в играта, Весо ми откри тази грешка. Управлението е по V1 и V2.
Осцилатора - AFSL1, по даташийт дават pin 2-4 капацитет не повече от 10nf. Не си го предвидил, директно на пиновете.
Стойността от дейташита е препоръчителна, не максимална. До сега винаги съм байпасвал XO с 100нФ, да големия е излишен. Така и така ще го сменям с друг. А това как е опроводен кондензатора на платката няма общо със схемата, разбира се, че байпасите ще са много близо между + и земя.
На стабилизатора MIC5504, филтрацията не е правилно оразмерена.
Смисъл? Те гарантират стабилност и с 1 микрофарад, но това не ме ограничава в размера на капацитета на входа, само със изхода трябва да се съобразя.
На трансформатора, MABA-007159 макар, че ползваш 50 ома, по даташийт на изходите AD9834 pin 19, 20 трябва да има по 200 ома, и 20 pf, спрямо маса.
DDS се охарактеризира при 200 ома товар, не е задължителен. Важно е да не се надминава максимален изходен ток и изходно напрежение от ЦАП-а, в случая 4мА и 3.5В (захранването минус 1.5В). При 50 ома товар ще извади по-ниско напрежение, но ще мога да работя в 50 омова среда след изхода за филтрите и пътечките, които също ще опроводя като 50 омови стрип-линии по платката.
На другия трансформатор, MABAES, pin 4 и 5 са обърнати. Pin 4 e input.
В същност се водя по схема от Аналог. Такова свързване обръща фазата, нищо повече. Няма входове и изходи, DOT маркира началото на намотките.
На операционните, ADA4860 гледам как си изчислил усилването. На IC3 приблизително 1.5,  на IC4 по малко.
Нищо не съм смятал, това е схемата на усилвателя от модула DDS-60. За това и съм маркирал с червените точки, че ще трябва настройка. Няма да са така стойностите.
Филтрация след R6, R17 по 10nf.
Тези резистори не са филтрационни. Тяхната задача е друга. Нека вземем за пример R6. Групата L24/C89/С88 са филтъра. Проблемът е, че заедно с останалите капацитети зад R6 често такива звена образуват резонансни пи-кръгове, които могат да ти отровят живота във ВЧ апаратурите. В старата работе постоянно се борехме с такива паразити. 10-тте ома свалят качествения фактор на потенциалния кръг до толкова ниско ниво, че той не може да се раззвъни. Много успешна тактика, научи ме един стар радиоразработчик.
На тримера VR1, 500 ома, обърни му изводите.
Кои изводи и защо?
На блока АРУ/модулация. На операционния, LMC6484. На четвъртия input 4+, каква е логиката да подаваш делител от R16 и R18, а input- output да са окъсени? Какво използваш от четвъртия?
Това е правилния начин за обезвреждане на неизползван ОУ от корпус с няколко при еднополярно захранване. Писано е много по въпроса от редица компании производители.
На R11 намали му стойността.
Това е оригиналната стойност от схемата. Ще я погледна на живо, може да се коригира.

Благодаря за стойностния коментар!


[veso74]

AD9834 е функционален генератор. Може да допълниш със синус, триъгълник и през компаратора напр. - правоъгълник. А ако са два AD9834 (ако е такъв и за модулационния генератор) ще се получи измервателен прибор с два сигнала от 1 Hz (и по-ниско) до Fmclk/2 (или по-добре: до Fmclk/3). Измервай НЧ-стъпала, измервай ВЧ, двутонов сигнал за интермод., модулация и др.  Като идея само . А половината компоненти за втория са общи: захранване, опорен генератор и др.
