Приспособление против мигане на енергоспестяваща лампа

[Laic]

Привет,
Не можах да намеря старата тема /мисля, че имаше такава/ за това създавам нова.

На всички е известен проблема, свързан с включването на енергоспестяваща лампа през ключ с глим лампа - при загасено осветление лампата премигва. Ефекта се засилва при девиаторна схема на свързване - има вече два ключа и две глимки.
След многобройни проби с резистори и кондензатори проблема остана нерешен. Бях на прага да "кастрирам" ключовете /да премахна глимките/ и като за последно реших да се поровя отново в нета - отново същите съвети: резистори, кондензатори или кастриране на ключа, нито един от които варианти не ме устройваше.

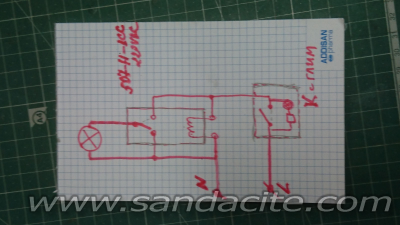

Подходих към проблема радикално и смятам, че показаното по-долу схемно решение е приемливо. Работи и при девиаторно свързване на ключове.

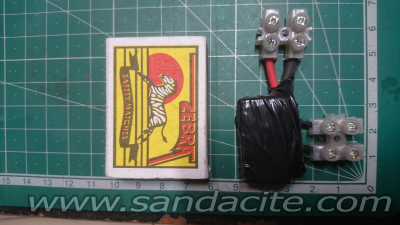

Ето и готовото "изделие" /малко "сделано", но върши работа/, достатъчно малко е за да се монтира в декоративната розетка на повечето осветителни тела.

[apm]

и аз имам такъв проблем - не мога да сложа енергоспестяваща крушка към автоматичен ключ с пир датчик - предполагам че това решение ще стане и за моя проблем
единствен недостатък на това решение с реле е че ще падне с малко КПД-то на системата
какво реле си сложил?
ще се наложи да монтирам схемата в самия плафон, че нямам друг достъп, а ключа с пир датчика е много голям и заема цялата кутия

[ftest]

Според мен добро и оптимално схемно
решение.Бих искал да подчертая
неговата универсалност.
Само ако е възможно колегата Laic
да сподели какъв точно тип реле
е използвал при реализирането на проекта.

[apm]

имам осветително тяло с две лампи за коридор, управлявано от ключ с пир детектор монтиран на мястото на нормален ключ. по обясними причини се използваха две лампи с нажежаеми жичка.
след изгаряне на едната лампа след кратък размисъл сложих светодиодна лампа на мястото на нажежаемата и резултата е отличен - нищожния ток, който зарежда кондензатора и кара лампата да присветва сега минава през студената нискоомна жичка на обикновената лампа и няма присвяткане
така че това е още един, макар и не толкова елегантен начин за елиминиране на проблема от темата
