MFC модул за Правец 16:

[FAMICOM_87]

Не мога , да стопля на какъв модул е тази схема. Но забелязвам, че  се използват американските означения за блок схема ли се нарича (тези триъгалничета и другите 2 формички) ,вместо българските или съвеетските, което ми е странно, наще са правоълагничета принципно

[Nprod]

Аз пък досега бях виждал само американския стандарт за логически елементи... Тези по IEEE някакси по-трудно се различават едно от друго.

[FAMICOM_87]

Според тази таблица се оказва, че това което съм мислил за Български/Съветски стандарт се оказва Английски (първото от ляво)

[Yassen]

ТОВА е нещото. Благодаря за схемата. Иначе относно означенията, ако е вярна таблицата, англисйкият и стария английски стандарт са най-разбираеми, аз използвам стария.

[FAMICOM_87]

интересно значи сме имали копие на тази мулти карта, но защо има настройки за видеото по схемата ?

[imagination]

S1 са ключетата на дъното на компютъра. Показано е как трябва да са конфигурирани за максимален обем памет.
http://www.minuszerodegrees.net/5150/misc/5150_motherboard_switch_settings.htm
Поздрави.

[FAMICOM_87]

Аз реших, че се дублират на тази карта и на дъното, което ми звучи странно
На дъното има за настройка на ко процесор видео памет и брой флопита, а тука съзирам памет и видео , да на таиз карта има допълнително памет, ама видео?
А сега загрях, то си пише "mother board"  от горе

[help40]

това ли е българския вариант на тази платка ?

а там има нещо незапоено .... тоест е имало варианти и с Реалтайм клок ли ?

[hricava]

Схемата е за българския вариант на платката /MFC P4/, използвана в Правец 16. Аз използвам 2 такива платки, за да докарам обем от 512к и имам 2 серийни и 2 паралелни порта ;-)Незапоеното място не е много ясно за какво е било предназначено-изводите отиват на маса.

[imagination]

Незапоеното мисля, че е батерия, ако говорим за това до РТЦ-то.
Поздрави.

[help40]

щом имам място за батерия , значи и часовник има там ли ?

[hristov]

щом имам място за батерия , значи и часовник има там ли ?

Чипа до двата превключвателя ММ58167 е часовника

[vgeorgiev]

Здравейте,

Най-накрая се сдобих с Правец 16 - ИМКО 4 с диск, две флопита и 3 платки с РАМ.
Компютъра стартира, намира само 320КВ памет, дава грешка за това. Въпреки всичко работи.

Свалих паметите. Две от платките са RAM640, a другата е RAM256.

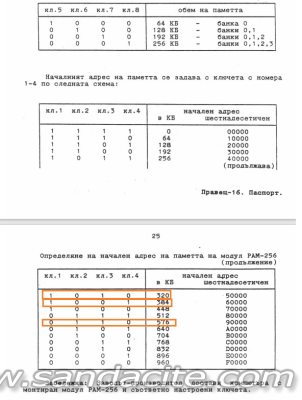

Прегледах ключетата за избор на начален адрес. Проверих в паспорта какво пише и ми се струва, че не са настроени както трябва.
Платките са наредени отлвсно надясно по слотовете със съответните стартови адреси: 320, 384 и 586
Според мен трябва да са: 0, 256, 512

Относно конфигурацията за обем на паметта:
първата: 0000 - няма такава комбинация в паспорта (картата е РАМ640)
втората: 0001 - 256кв (картата е РАМ256)
третата: 0000 - няма такава комбинация в паспорта (картата е РАМ640)

Някой може ли да потвърди какви трябва да бъдат началните адреси ?

[Грет]

Настройките на RAM640 са описани на стр. 13 в паспорта на Правец 16А в библиотеката на форума или виж картинката по-долу. Само първите четири ключета имат значение. Определящо е с колко и какви памети е зареден модула. 0000 съответства на пълен размер от 640КВ на адрес 0. Покажи снимки или опиши как са запълнените банките. Ако разполагаш с една напълно заредена RAM640, другите не ти трябват. Виж в тази тема.
