Бобинен блок на радио Хр.Ботев

[кец]

От няколко дни се занимавам с едно радио , където бобинния блок е сериозно пострадал от мишки.
Моля за точна схема на връзките на бобинките.
Радиото е "Р-III-56-1"

[azop_v]

От няколко дни се занимавам с едно радио , където бобинния блок е сериозно пострадал от мишки.
Моля за точна схема на връзките на бобинките.
Радиото е "Р-III-56-1"

Може пък да са еднакви...

[Любо Божков]

Надявам се да Ви помогне:

[кец]

От тези схеми нито една не е.
Проблема е с входната бобина за СВ (L3).
На всички схеми се посочва като една намотка  , а са две ( като на МЧ филтър)
Имам два такива блока (изпокъсани ,изядени)
И в темата на BAJVLADO по-долу на неговите снимки се виждат двете намотки.
С него си писахме , но и неговия блок не е в добро здраве.

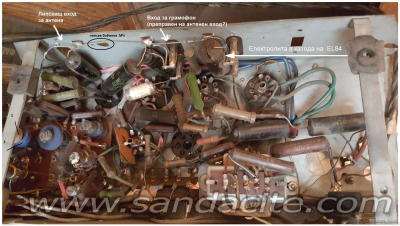

Използвам негова снимка за да се види мястото на тези бобини   1  и 2 .



Та конкретно как са вързани тези бобини?

[styrshel]

бобинния блок е  вариант 1, като на радиоприемник Дружба. За съжаление няма подробно описание:

[Любо Божков]

Схемата е вярна. Втората бобина не се използва (остава несвързана), тъй като тя е била предназначена за първия вариант на приемника с миниатюрните лампи. Същото тяло се е използвало и за приемниците "Мир", "Дружба" и "Септември", които имат антенна и входна бобини.

[кец]

Аааа !
Цар си !
Писах ти преди време  на ЛС да го направя както дойде ( щото не намирам подходяща схема )
Но такава компетентност ...

[Любо Божков]

Бобинният блок на приемниците "Мир", "Дружба", "Септември" и варианта на "Христо Ботев" с миниатюрните лампи е за дълги, средни и къси вълни без положение за грамофон. Използваният галетен превключвател е с четири секции с по три положения. При варианта на "Христо Ботев" с лампи "80" серия вече имаме и положение "грамофон". Така, че положенията на секциите стават четири. Понеже се използва същата галета, броят на секциите вече е три. "Икономисаната" галета е тая на антенните бобини. И така най-вероятно останалите от производството на предишните серии приемници тела за СВ и ДВ с по две бобини са ползвани в тоя вариант до изчерпването им в складовете.
П.П. Между другото, ако не се лъжа, колегата lz2xl имаше и вариант на "Христо Ботев" с руски лампи, но така и не успях да попадна на такъв.

[baivlado]

От тези схеми нито една не е.
Проблема е с входната бобина за СВ (L3).
На всички схеми се посочва като една намотка  , а са две ( като на МЧ филтър)
Имам два такива блока (изпокъсани ,изядени)
И в темата на BAJVLADO по-долу на неговите снимки се виждат двете намотки.
С него си писахме , но и неговия блок не е в добро здраве.
Използвам негова снимка за да се види мястото на тези бобини   1  и 2 .
(Връзка към прикаченият файл)


Та конкретно как са вързани тези бобини?

Ето снимка как е при мен. Дано свърши някаква работа. Една от бобините беше малко поразвита, но я оправих доколкото можах.

[кец]

Ето начин да се свърже свободната бобинка на средни вълни.
Качеството на приемане е значително подобрение  на СВ и ДВ и не се забелязва влошаване на КВ

[yooo]

Здравейте колеги . Имам схеми за три варианта на Хр.Ботев . Дано някоя от схемите не се повтаря . Ще се постарая да сложа за неговия боб. блок. Ако на някой му трябва от другите модификации да се обади .

[кец]

Така изглежда окото по оригиналната схема при приемане на видинския предавател в София
:



А така - при свързана  бобинка с кондензатор:

[yooo]

Браво  чул си му гласа .

[кец]

Качествените приемници са с индуктивна връзка, дори двукръгова.
А за това радио са навили две бобинки , а използват само едната , и за това реших да експериментирам .
 Резултата е  по-висока чувствителност и по-малко шумове.

[bobi mw]

Много добре си се сетил да пробваш това изпълнение и им се чудя на завода-производител,защо не са свързали тази бобинка при положение че през този периеод се произвеждаха "Пионер" "Хр.Ботев" и "Родина",а точно "Родина" така е изпълнена.Ако е било направено то първите серии ще са по чувствителни от последните,защото предполагаме са изчерпали от склада тялото с двете бобинки.Това са мои предположения.
