Търся схема на RGB или RGB II карта за Правец 82, 8М, 8А

[lz1tka]

Интро екрана на Трон е най-неподходящ за цветна диагностика, защото постоянно си сменя цвета.

Благодаря, после ще си играя.
Виж над какво работя, познато ли ви е  .

[CVT]



[lz1tka]

Платката за синхронизация към евтиното RGB.


 sinhro-platka.zip (11.95 kB - свалено 71 пъти.)

Входа и (Synh) се включва към съпротивление 3,3к.

[CVT]

Ако ще поръчваш партида на по-горната (тази от руския сайт със CGA буксата), би ли ми продал една ненаситена бройка?

[rumburak]

Аз също искам да купя гола платка.

[lz1tka]

Много бързате  , още не съм я приключил. Доработена е за 2716 или 2732 вместо КР565,интересно ми е как ще проработи.
Първо да я тествам и после ще кача всичко в форума и двете версии  .
Няма да си я поръчвам за изработка,клонирайте колкото си искате на воля.
Реших да и предам ретро стил със стари цокли
В горната снимка на платката има грешки, не си я клонирайте,суров вариант е.

[TheHungry]

Реших да и предам ретро стил със стари цокли

И ретро усещане за лош контакт и неработеща платка , но така е по-забавно .

Ще е интересно колко ще е замазано изображението с тези бавни Епром-и , но пък ще придаде ретро усещане .

[lz1tka]

И ретро усещане за лош контакт и неработеща платка , но така е по-забавно .

Ще е интересно колко ще е замазано изображението с тези бавни Епром-и , но пък ще придаде ретро усещане .

  Точно това си мислех преди да сложа епрома, винаги отгоре мога да сложа един КР. Цоклите са с позлата, поне някакво удовлетворение от тях.

[TheHungry]

Цоклите са с позлата....

10+ Скрападжии харесаха това ....

[lz1tka]

10+ Скрападжии харесаха това ....

Чисто нови цокли имам,тези навремето ги купих от битака и сега влязоха в употреба. Ако ще е гарга нека да е рошава

[NKK]

Колега, вслушай се в съвета на TheHungry! Да ме прощават любителите на Българската соц техника, но тези цокли са най-голямото недоразумение сътворено в Смолян или Чепеларе (не помня точно). Стават само за скрап, веднъж преди много години на младини се излъгах да ги ползвам и резултата беше плачевен. От тогава само като видя български цокъл на платка, първата ми работа е да го изчегъркам!

[lz1tka]

Колега, вслушай се в съвета на TheHungry!

Хубав съвет обаче ми е известен от 25 години. Както писах горе правим го за спорта,да изглежда ретро. Цоклите не са ми важни нито епрома. Просто си играя . Цялата схема ще я имитирам на някоя АТХМега ако говорим да лъщи отвсякъде,омръзнало ми е от процесори и софтуер. Последното направено от мен е да се наврем в шината на данни на ZX-са с един процесор да имитирам работа на безжична клавиатура.Няма значение какво ползвам,важното как другите ще си го съберат. Обсъждане на цокли наистина е полезно за незнаещи но тази тема не е за това.

[TheHungry]

Хубав съвет обаче ми е известен от 25 години. Както писах горе правим го за спорта,да изглежда ретро. Цоклите не са ми важни нито епрома. Просто си играя . Цялата схема ще я имитирам на някоя АТХМега ако говорим да лъщи отвсякъде,омръзнало ми е от процесори и софтуер. Последното направено от мен е да се наврем в шината на данни на ZX-са с един процесор да имитирам работа на безжична клавиатура.Няма значение какво ползвам,важното как другите ще си го съберат. Обсъждане на цокли наистина е полезно за незнаещи но тази тема не е за това.

Реално напарвата на този контролер със АТМega e доста интересно предизвикателство и според мен ( и познавйки човека който го е правил и проблемите със които се е сблъскал ) не е никак лесно и смея да твърдя че с ТТЛ-ки е много по-лесно .

Ето примерче https://tulip-house.ddo.jp/digital/A2CVGA/english.html

Относно цоклите , просто споделям 30+ годишен опит от използването им .

Приятно забавление , завиждам ти искренно за свободното време което имаш !

Следя с интерес крайният резултат .

P.S
  Сигурен съм че ще махнеш останалата мед под падовете на слота но все пак да кажа , резутата от забравянето и не е много добър ( от личен опит ) .

P.S1
 КТ315 -ката изглежда супер !

[aleksk]

Здравейте!
Във връзка с темата имам следните питания за видеоизхода на правците (8А/8С):
1. Как мога да свържа BNC изхода към модерен LCD?
Случая е - Имам един Samsung TV T22B350, който ползвам за монитор на компа. Има SCART, VGA, Composite/Component входове. Като свържа BNC-то към Composite виждам изображение, но е много изкривено.
2. Как може да се свърже RGB-то на 8С към SCART или VGA (видях един отговор по-нагоре, но е за CGA - дали ще стане за VGA)

[lz1tka]

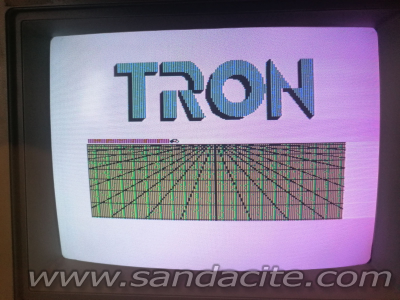

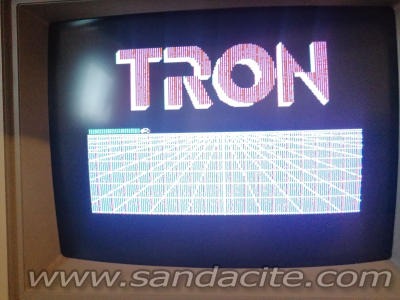

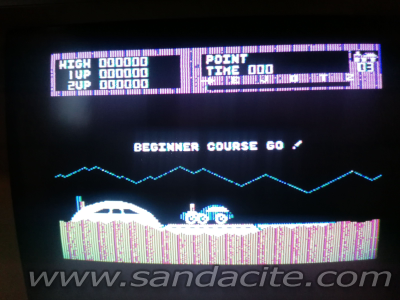

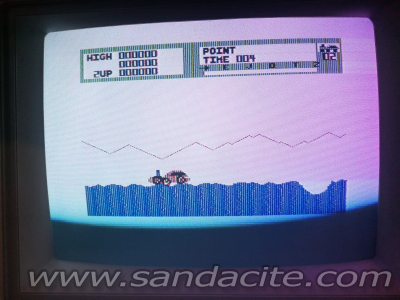

RGB то за Правец82 на CGA монитор проработи частично (от към цветове). Наложи се да дзема два допълнителни сигнала от дъното (за Айпъла2 са три ). С паметта също 2716 работи, ще дълбая в тази посока с по-бърза памет . Цветовете няма какво да ги коментирате,засега ги има, с друга памет ще са доста по реални.
Като казах всичко ще кача по късно,нека първо да докарам нещата в желана посока.
Определено работи доста добре в сравнение с евтения вариант на предишната RGB платка.

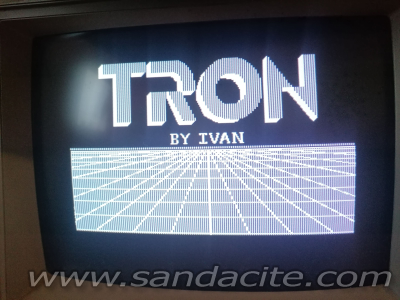

Изглед на черно-бял режим.


Вид без 2716 и инверсия.



С 2716 и инверсия.
