Размишления на тема грамофон

[bluelemon]

Ще правя на адаша риаа-та. Ще ми прати платката. Поръчвам от комет елементите и туй то. Поне да свирне като хората. Дозата е пристигнала и довечера отивам да си я прибера.  кабел http://megavoice.bg/?pid=66&product=257 и конектори на добра цена http://megavoice.bg/?pid=69&product=2108

[origo]

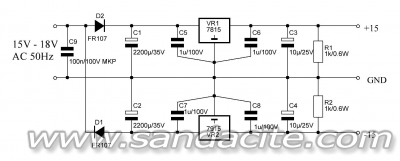

Ето схемата на захранването която препоръчвам:

Умишлено предлагам схема с еднополупериодно изправяне. В тази конфигурация според мен схемата се представя по-добре в звуково отношение спрямо мостово изправяне и траф със среден извод. Освен това има по-широк избор от трафове когато не се търсят две намотки.
Естествено трансформатора трябва да стои на около 1 педя разстояние от платката на предусилвателя.
Изправителните диоди може да са всякакви, аз съм предложил бързи, но и 1n4007 ще вършат същата работа!
Добре е стабилизаторите да са достатъчно близо до филтровите електролити на входа. Кондензаторите по 1 микро са керамични, и се запояват максимално близо до изводите на стабилизатора. Това е което се сещам засега. Успех!

[bluelemon]

Малко тийзър на кутията. Не е лепена, само е стегната с болтовете. Шлайфана е и малко мината с ленено масло да попива. После още един път, леко фино шкурене и финален финиш с пчелен восък.

[Pichaga933]

Много хубаво е станала при това от истинско дърво ,само това с не лепенето ще ти изиграе лоша шега. С времето дъските се измятат - това си е естествен материал и болтовете само няма да го ограничат, иска си лепило...

ПП Какво стана с дозата и шела, нали беше пристигнала?

Ще стане определено уникален тоя грамофон

[bluelemon]

 Няма да се изметнат. Това са шпервани плочи. Не са цели дъски. Дозата дойде и по късно смятам да извадя звук от нея. Та гледам отгоре има метална плоча за масата. От съществено значение ли е да я вържа че трябва някаква пластинка да мисля ако да.

[lz2lx]

Няма да се изметнат. Това са шпервани плочи. Не са цели дъски. Дозата дойде и по късно смятам да извадя звук от нея. Та гледам отгоре има метална плоча за масата. От съществено значение ли е да я вържа че трябва някаква пластинка да мисля ако да.

         Икономия на лепило или има друга техническа причина да не ги лепиш?

[bluelemon]

Ами няма никаква съществена причина. Просто така реших. Освен това мога да я разглобявам сега.  Конструктивно е много стабилна и няма нужда от лепене просто.

[lz2lx]

Лепи ги то така някак недовършено. Дървесината с времето малко или много си мени обема. И здравината ще е по добра.

[bluelemon]

То като ги залепя визуално няма да се промени. Пък и аз съм фен на малко по индъстриал дизайн. Времето ще покаже какво се случва. Сега ще се концентрирам върху другите части. Че и риаа ме чака

[lz2lx]

Ами не знам. Аз моята за SE усилвател я лепих.  Даже няма да дупча за болтове ами от двете страни плочите със шпилки...

[origo]

Не, това отгоре на дозата е само премахваема тежест (която в случая ти трябва да не премахваш), но няма никаква ел връзка и каквато и да било екранираща функция. Единствено ако самия шел има метални части е добре те да се свържат към маса защото той вече поради големия си размер има някаква екранираща функция.

[bluelemon]

Както винаги много хубаво не е на хубаво. Монтирах дозата и всичко пасна екстра. После взех да настройвам обаче нещо тежестта не бачкаше както трябва. В крайна сметка трябваше да разглобя рамото и се оказа че има счупено на едно място, там където стои лагера и от лагера имаше само две съчми. Сега си нямам никаква идея какво се случва. Вижда се пластмасовото гнездо как е счупено.

[origo]

Това че е пластмасово гнездото не е много добре! Очаквах по-добро качество от Дуал. Целия детайл ли е пластмасов или само гнездото? Ако е само гнездото дали не може да се направи 3D модел и да се принтира, или дори да се направи форма и да се направи отливка? Не знам, но мисля че ще го излъжем все пак няма да се отказваш само от това. Но наистина за това казвам - покупката на стари шасита трябва да става внимателно с проверка на място лично. Защото прекалено често търговците си премълчават такива добре известни на тях истини за състоянието.

[bluelemon]

Довечера ще го разглобя нацяло. Но мисля че точно тази част е пластмасова. Всичко друго е метално. 3Д модел би било адски трудно да се направи. Тук я има частта и се вижда че леглото с лагера за тежестта е цяло. https://www.dual-parts.com/product/tonearm-bearing-fits-1237-242606/ Проблема е че и лагера го няма. Евентуално някой колега или в някой сервиз ако имат резервни части или от  някой неспасяем грамофон да се вземат части. Все още се чудя как да процедирам. Иначе за отказване не става и въпрос
И още един вариант е ей това https://bazar.bg/obiava-22691740/muzikalen-tsentar-telefunken-3520-s-dual-1235 рамото е същото. Евентуално ако ми даде само шасито или да свали от цената. Писал съм на човека, но не е гаранция че рамото ще е здраво
Даже ако лагера беше наличен все щях да измисля как да изградя гнездото, но сега даже не знам как изглежда и дали може само лагер да се намери.
Рамото е друго на 1235, сега видях сервизното.
Някакви идеи от къде мога да намеря лагер и да се опитам да изградя гнездото?

[Pichaga933]

http://www.skf.com/bg/products/bearings-units-housings/index.html

Лагери. Вземи със шублер вътрешния размер от винта дето си извадил и външния размер от остатъците от отчупена пластмаса,и си готов с намирането

да, Сега разбрах- един от страничните лагери е изчезнал.

Ами на горния сайт ще намериш, те са един от най-големите производители в Света.

ПП. От другата страна лагера трябва да е същия, та може и по него да се ориентираш.
