Tor Saturn 343 реставрация

[rolling_heads]

Здравейте,

Започвам реставрация на Tor Saturn 343.
Ламповия състав е: UY11 UBL21 UBF11 UBF11 UCH11 UM4.
За съжаление UM4 UY11 за изгорели, а на мястото на UCH11 е присадена Mazda 10C1

UY11 и UCH11 може и да се намерят на нашия пазар или да се заменят.
Не знам обаче дали UM4 може да се открие, видях само в Ebay на солени цени. Не се сещам с какво мога да я заменя.
Кутията също има нужда от освежаване.

Има и блокирали врътки от ЦАМ и с тях ще видя зор.

За сега ще започна с обновяване на шасито, после и на отоплението и захранването.

[rolling_heads]

Започвам на чисто


Някой може ли да ми изтегли страницата със стойностите на компоненти
https://www.radiomuseum.org/r/to_r_saturn_343.html

[lz2xl]

Дърпай

[rolling_heads]

Благодаря

[rolling_heads]

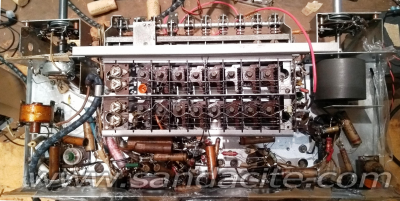

Е няма такъв монтаж.
На четири етажха, едно през друго.
Голям зор и още не съм завършил ниско честотната част.(виж схемата в червено)

Забелязвам че във всяка дупка за запояване има стар проводник.
Явно частите са остригани от нещо друго.

[rolling_heads]

Да ви попитам как ви се струва режима на втората UBF11.
изписал съм напреженията в синьо.
Всички кондензатори които могат да дават утечка са откачени, както е показано на схемата, останалите са сменени.

лампата работи чуваемо добре.

[Любо Божков]

Нормални са ти напреженията.

[rolling_heads]

Стигнах до премахване на присадката и поставяне на UCH11.
Не успявам да открия снимка за разположението на елементите и посоката на цокъла.
Дали в радиомузея не може да се открие нещо?

[радиото]

Стигнах до премахване на присадката и поставяне на UCH11.
Не успявам да открия снимка за разположението на елементите и посоката на цокъла.
Дали в радиомузея не може да се открие нещо?

Поглед отзад . Пет отдолу - три отгоре . Краен десен - долу - 1 краче ..  И  въртиш  надясно

[rolling_heads]

Поглед отзад . Пет отдолу - три отгоре . Краен десен - долу - 1 краче ..  И  въртиш  надясно

Не ми трябват номерата на краката на лампата.

Трябва ми снимка на оригиналното разположение на елементите около UCH11

[rolling_heads]

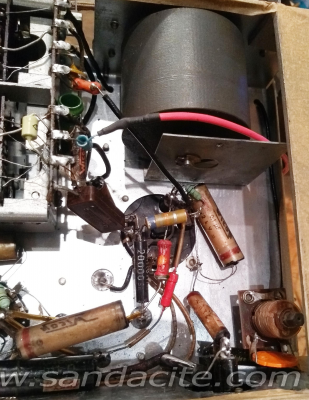

Така наредих около UCH11

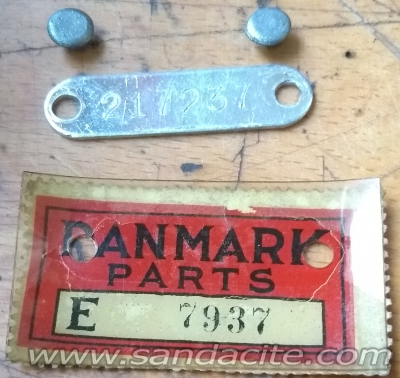

Снимка на серийния номер преди монтажа, че табелката скрива част от марката.

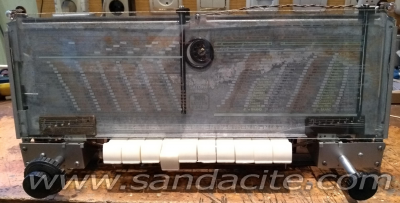

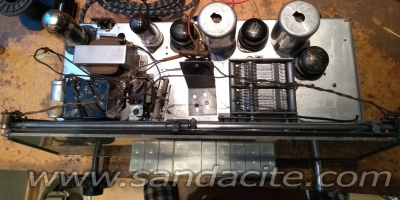

И най накрая почти завършен вид.




Радиото е електрически завършено.

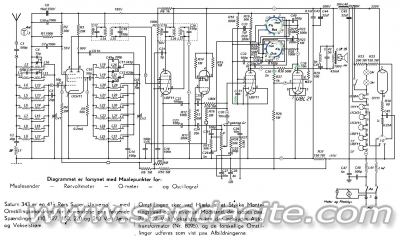

Прилагам ретуширана схема.

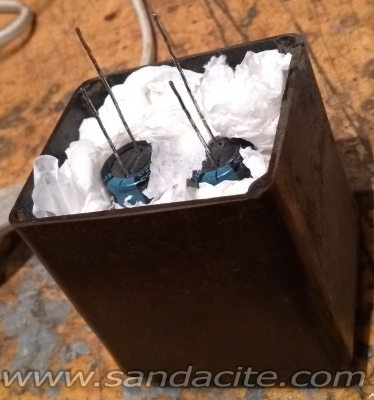

сменени само кондензаторите в зелено, по познатата схема.

и R30
Да си призная отново съм удивен от работата на 11 серия лампи. предишната мо среща с тази серия беше с  hornyphon Super-Prinz 41
Невероятна селективност и чувствителност на всичко обхвати.
С кеф си слушам хоризонт денонощно.

Остана само да пристигне велура за ламарината зад стрелките(оригинално си е с велур).
Да се лакира кутията и сватба

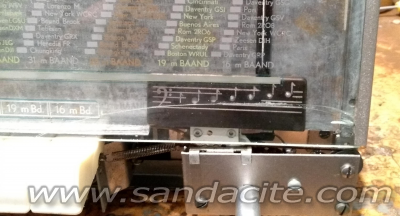

За съжаление не всичко мина по  план.

Когато извадих скалата от скривалището(мястото където е най малко вероятно да пострада), открих че е спукана в единия край.
Чувал съм че стъклото събира напрежения. На мястото на спукването имаше много ръжда и копчето за високите беше блокирало, чак се наложи да се изработва нова ос.
Та си мисля че комбинацията от ръжда напъване на копчето да се завърти и старост на стъклото да довело до това нещастие.

Залепих пукнатината със смола. залепна добре и личи по малко.

[rolling_heads]

ето и снимка на новия вал

[rolling_heads]

Понеже не мога да намеря UM4 на поносима ценя , смятам да я заменя с 6Е5С.
За отопление ще ползвам някакво трафче.

Завъртя ми се в главата една мисъл.
При тази модификация, на мястото на отоплението на UM4 ще сложа крушка 12V 0.1A=1,2W.
На 6Е5С отоплението е 6,3V 0.3A=1.89W
На 6Е5С отоплението е 12.6V 0.1A=1.26W

Та, дали не може да се измисли някакъв преобразовател AC/DC с който да впрегна енергията която ще загубя в крушката и да я впрегна в отопление на 6Е5С.

Не излиза сметката с мощността, но за идеята може да помислим.

[rolling_heads]

С едно такова мисля да пробвам
1PCS power module Adjustable MP1584EN DC DC 3A power step-down descending output module 12 v9v5v3 LM2596 24 v
 https://s.click.aliexpress.com/e/cawxRWv6

[Любо Божков]

По добре си сложи едно трансформаторче, отколкото такова захранване.
