Първи лампов проект - F1

[bluelemon]

В тоя ред на мисли как трябва да свържа третия извод на трафа за ултралинейно? Защото на схемата го няма.

[радиото]

В тоя ред на мисли как трябва да свържа третия извод на трафа за ултралинейно? Защото на схемата го няма.

На втора решетка .

[Eltehno]

 el84.pdf (801.92 kB - свалено 64 пъти.)

[Pichaga933]

На втора решетка .

да, потвърждавам, на средния омично извод на вторичната на изходния траф се връзва 2-ра решетка, като може да не слагаш 100 ohm резистора, който съм сложил на 2ра решетка в тоя случай.

[Pichaga933]

@ Eltehno

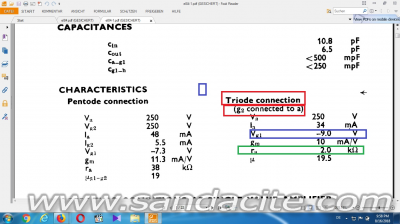

Видях го тоя режим, който го описваш триодния, има обаче една тънкост в него.

За тоя режим се иска 2к или 3.5к изходен траф.

Положителното в случая е че размаха на входа е до -9в, но това, че от мулард не спазват правилото за стойността на изходния траф, абе трябва  да се чуе, само дето 2к и 3.5 трафовете хич не са евтини или толкова намираеми като 5.2к... Предполагам тоя режим са го сметнали, за да може да се ползва лампата за заменка на разни стари триоди с 2к и 3.5к анодни трафове.


Благодаря за документа, не съм попадал на него, ще влезе в употреба особенно за ремонти е изключително полезен

[bluelemon]

Качвам една снимка на изходния за да не объркам нещо. Малко хелп кой проводник къде отива. Цветовете са червена, жълта и жълта с черти. Най голямо съпротивление има между червената и тази с чертите. Най малко между червената и жълтата.

[Pichaga933]

Жълта с черти ти е външния край, него към анодно захранване.

Червената щом е с най голямо съпротивление към тая с чертите, отива червената на анода на лампата.

Жълтата отива на 2ра решетка на лампата при ултра линейно свързване.

[bluelemon]


Имах такива предположения, но за да съм сигурен да питам. Май други въпроси няма. Само да ми остане време да го довърша и почвам ОТ-ла.

Всъщност се получава че по голямото съпротивление спрямо средната точка трябва да е от страната на анода?

[styrshel]

Жълта с черти ти е външния край, него към анодно захранване.

Червената щом е с най голямо съпротивление към тая с чертите, отива червената на анода на лампата.

Жълтата отива на 2ра решетка на лампата при ултра линейно свързване.

Не е  ясно от какви приемници са трафовете. В някои български приемници, изходния траф служи и за дросел, като изправеното анодно се подава на средния край. Виж схемата на орфей.

[bluelemon]

Трафовете на 90% са от Лира. Колегата който ми ги прати ги е надписал даже отдолу. До колкото разбрах същите са и на по новите модели акорд.

[styrshel]

Акорд 104

[bluelemon]

https://www.sandacite.com/forum/index.php?topic=3801.0

Тук става дума за същия траф. И номера е същия.

[Любо Божков]

Качвам една снимка на изходния за да не объркам нещо...

Не е зле да качиш снимката и на пресшпанавота изолация на изходния трансформатор, където са схемата и данните на намотките. Иначе всичко е преразказ, а така ще бъде поне съчинение по картинка.

[bluelemon]

Няма никакви данни. Една графика от едната страна. Нещо като лира или антена и два номера. В линла по горе от форума колегата е написал същия както е при мен.

[styrshel]

От Акорд 104 са, сега погледнах едно шаси при мен.
