Разглобяване на импулсен трансформатор с феритен магнитопровод?

[NHB]

Полумост. Ще отговоря с картинки.

(Връзка към прикаченият файл)

Като изключим екзотичния чип, останалото е стандартно. Нищо не пречи чипът да се замени с 494 или там 7500 както е по китайски. Но наистина е по-добре да се използват стандартни захранвания, за които се намират части. Какво значи захранване за флопи? Какви напрежения трябва да се получат на изхода?

[Vaklin]

https://www.sandacite.com/forum/index.php?topic=11285.msg79240#msg79240
Темата с напреженията е това.
+ 24 V - 1.5 A;
+ 5 V - 1.5 A;
- 5 V - 0.15 A.

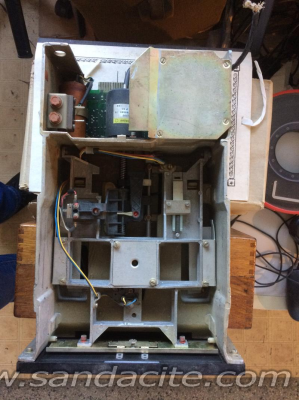

Флопито е това.

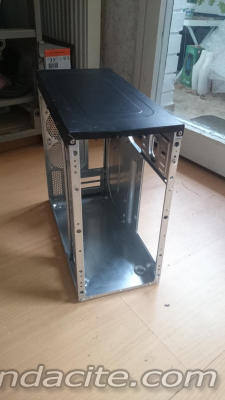

Кутията, в която му предстои да живее, е това.



Вече му правя и ъгловите стойи за закрепване към дъното, което предопределя, че наистина ще е това кутията. Има опция да ползвам и едно панелно захранване, но то не тръгна, а аз нямам схема, за да му търся проблема. За един брой не си заслужава да му я свалям от платката. ИЗОТ 1042С е моделът. Поне на 40 години, но вътре е като ново. Някой ден, ако се яви схема, ще го върна към живот с използване на автентични детайли.

Изборът на захранаването е абсолютно случаен. Такова имах в шкафа с боклуците. След загубеното време, вече няма случайности, и захранванията които ще ползвам за проекти ще са такива. Причини. Водят се "неремонтируеми" в повечето случаи, което прави цената им на вторичния пазар практически нулева. Това са си "фирмени" захранвания, като използваните вътре детайли са "масивни". И ред други такива.
